AUX установка Ford Focus 3
Привет всем.
Без AUXа мне как то сложно, поэтому решил побыстрее решить этот вопрос.
Конечно же начал искать решения данного вопроса на драйве…
Спасибо большое IvanAndreev1ch и его записи в бортжурнал Установка aux в форд фокус 3
Но без косяков не обошлось, без моих конечно же…
Был у меня как то AUX кабель, скрученный как на старых проводных телефонах, очень удобный. Решил купить такой же, так как я решил вывести кабель из магнитолы, потому что установил держатель для телефона вот здесь…

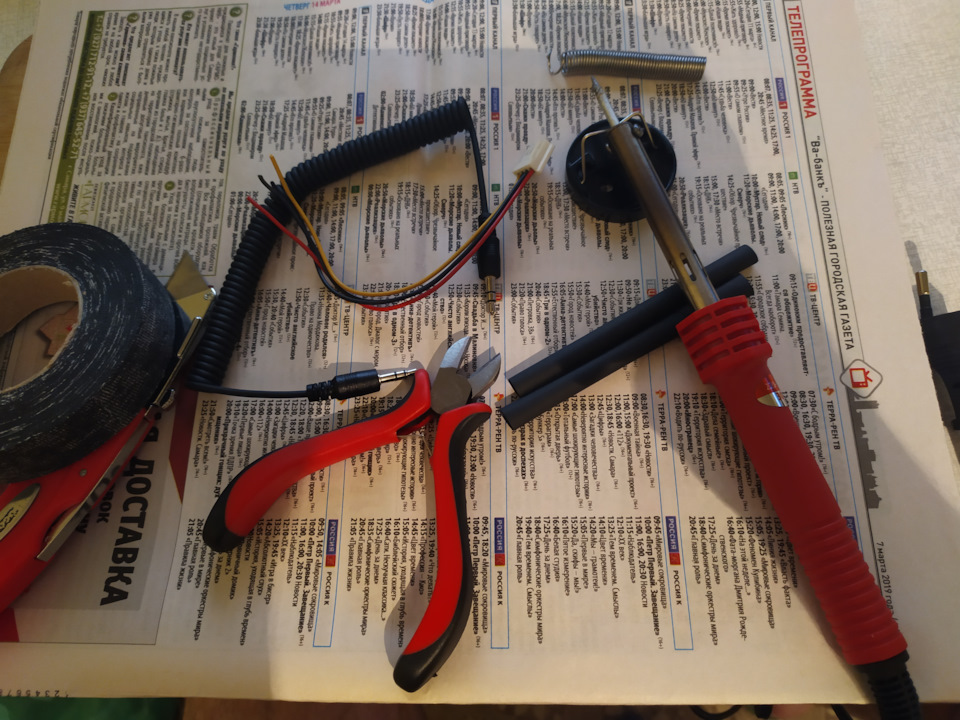

Итого купил:
1. Кабель именно AUX
2. Набор термоусадок
3. Ключи торекс (без них никак с фокусом)
Что нам ещё понадобится:
4. Паяльник (и всё необходимое)
5. Кабель питания Floppy (недавно как раз была замена БП на ПК)

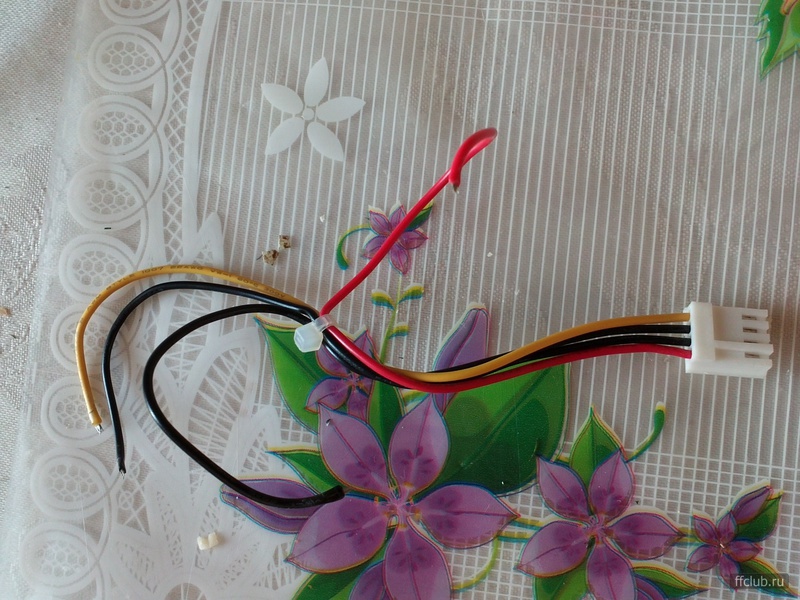

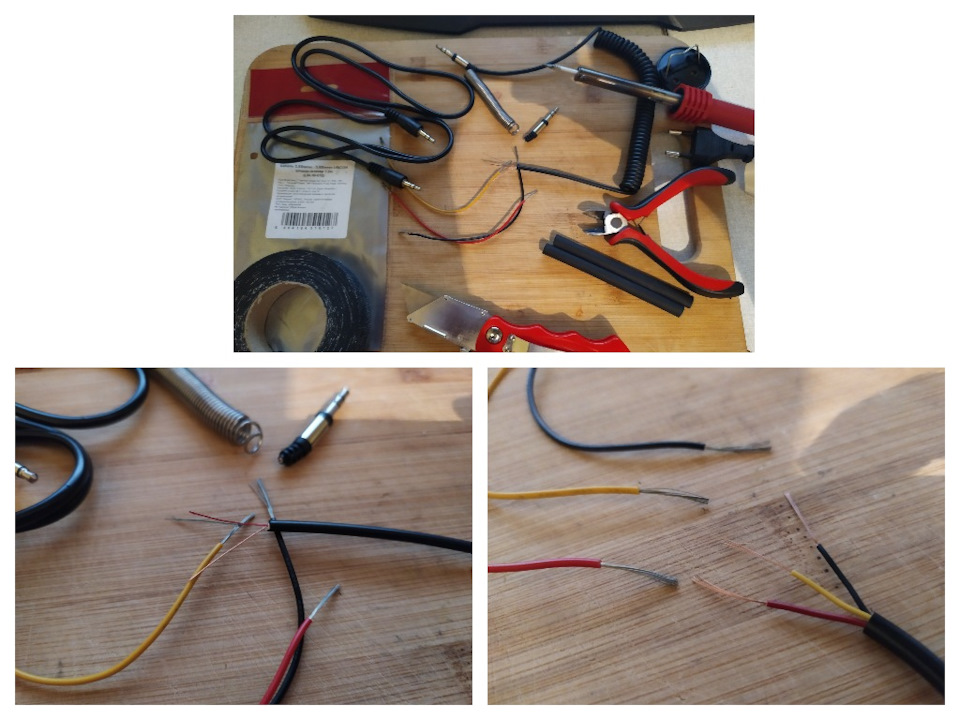

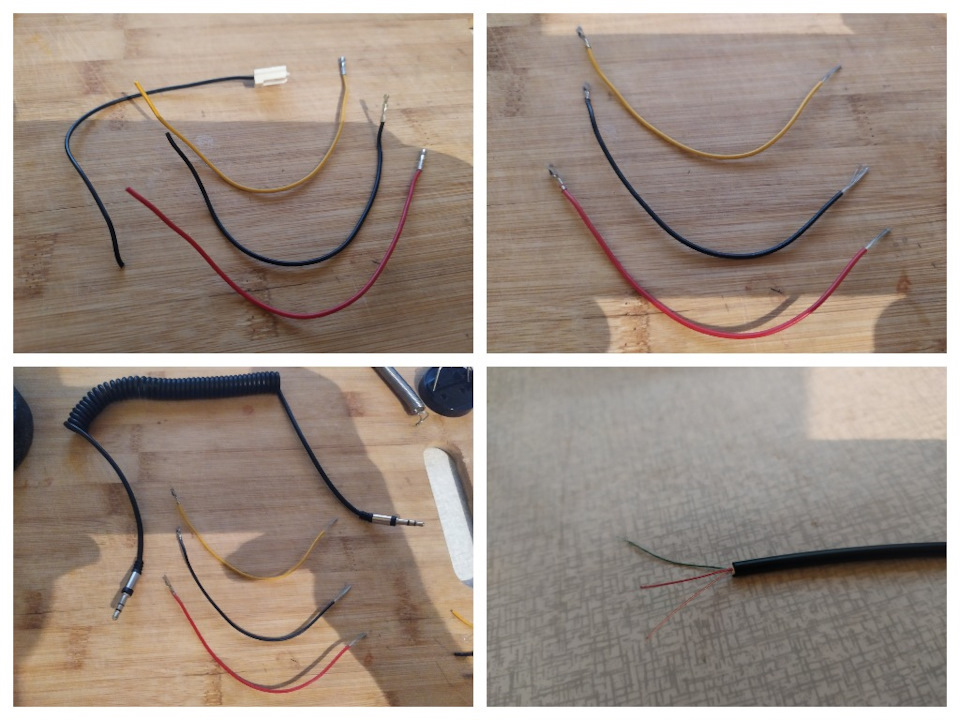

Отрезал 3 провода кабеля питания Floppy — черный, желтый и красный. Вытащил аккуратно пины из штекера, зачистил с другой стороны.
Далее приступил к кабелю AUX…
Сразу добавлю, что нашел старый свой кабель AUX, и так как он показался мне более мягким, решил использовать именно его.
Режу, снимаю изоляцию и вижу, что там жилы как «оптические нити»… почти) очень тоненькие… Понимаю, что накосячил и нужен именно кабель аудио (аудио-видео)
Купленный кабель меняю на нужный для решения проблемы.
Снимаю изоляцию вижу нужные 3 жилы, тех же цветов черного, желтого и красного.

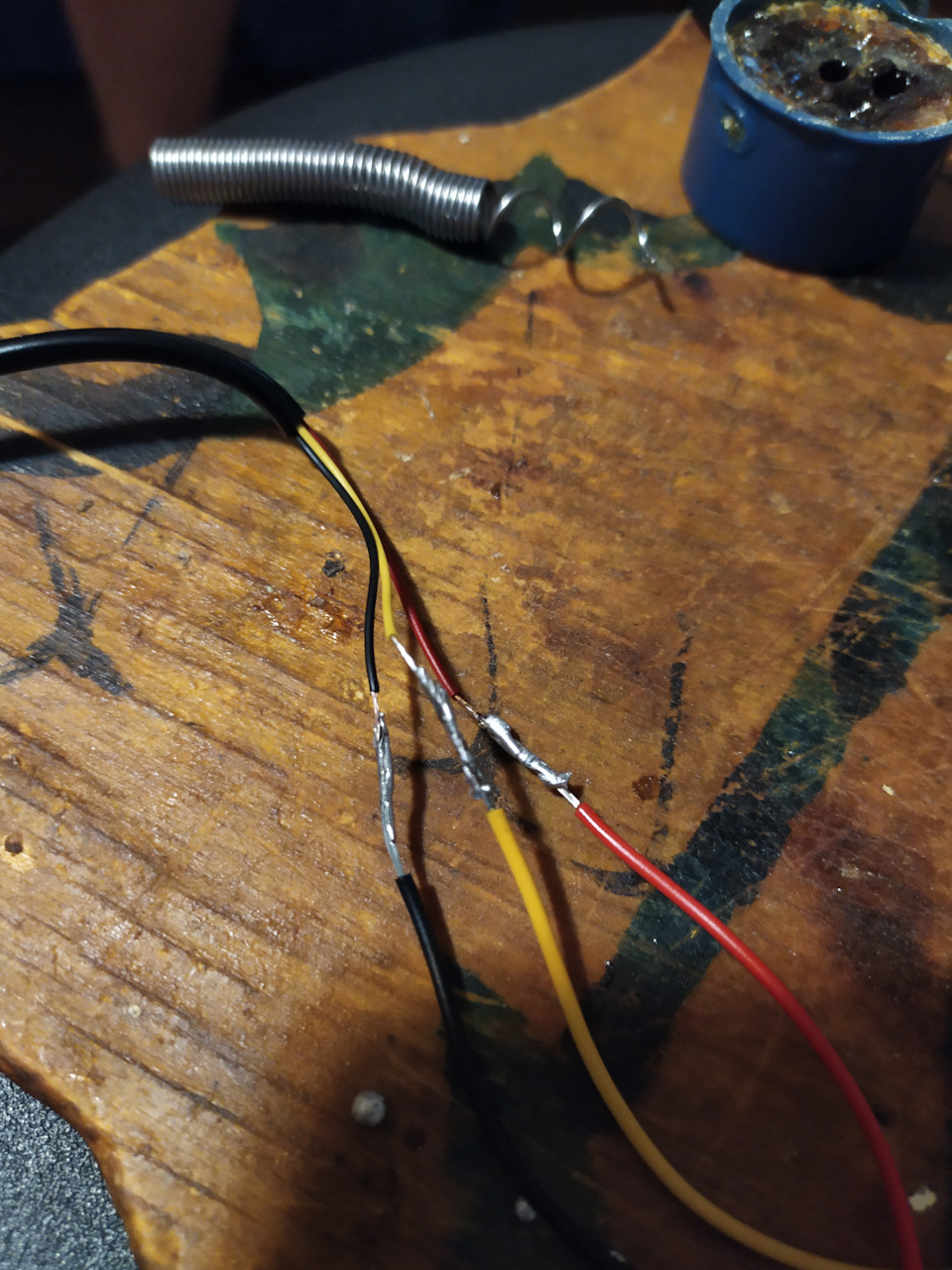

Приступаем к спайке Кабеля питания Floppy и кабеля аудио-видео.
Изолируем и изолентой/термоусадкой…
И наконец то приступаем к подключению подготовленного кабеля к нашей штатной магнитоле РП32.

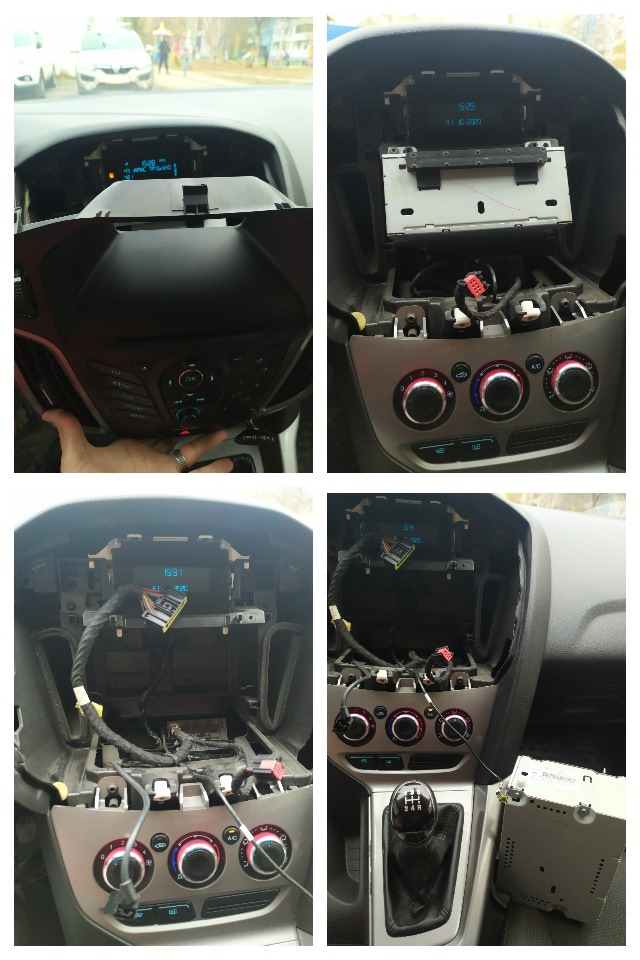

Снимаем снизу под магнитолой заглушку, за которой находятся 2 винта торкс 20, откручиваем их и тянем на себя панель магнитолы. У меня получилось это легко. Отключая штекер от снятой панели.
Там уже видим саму магнитолу, откручиваем два винта, тянем на себя магнитолу и видим нужный нам штекер. С которого вынимаем желтую фишку и приступаем.

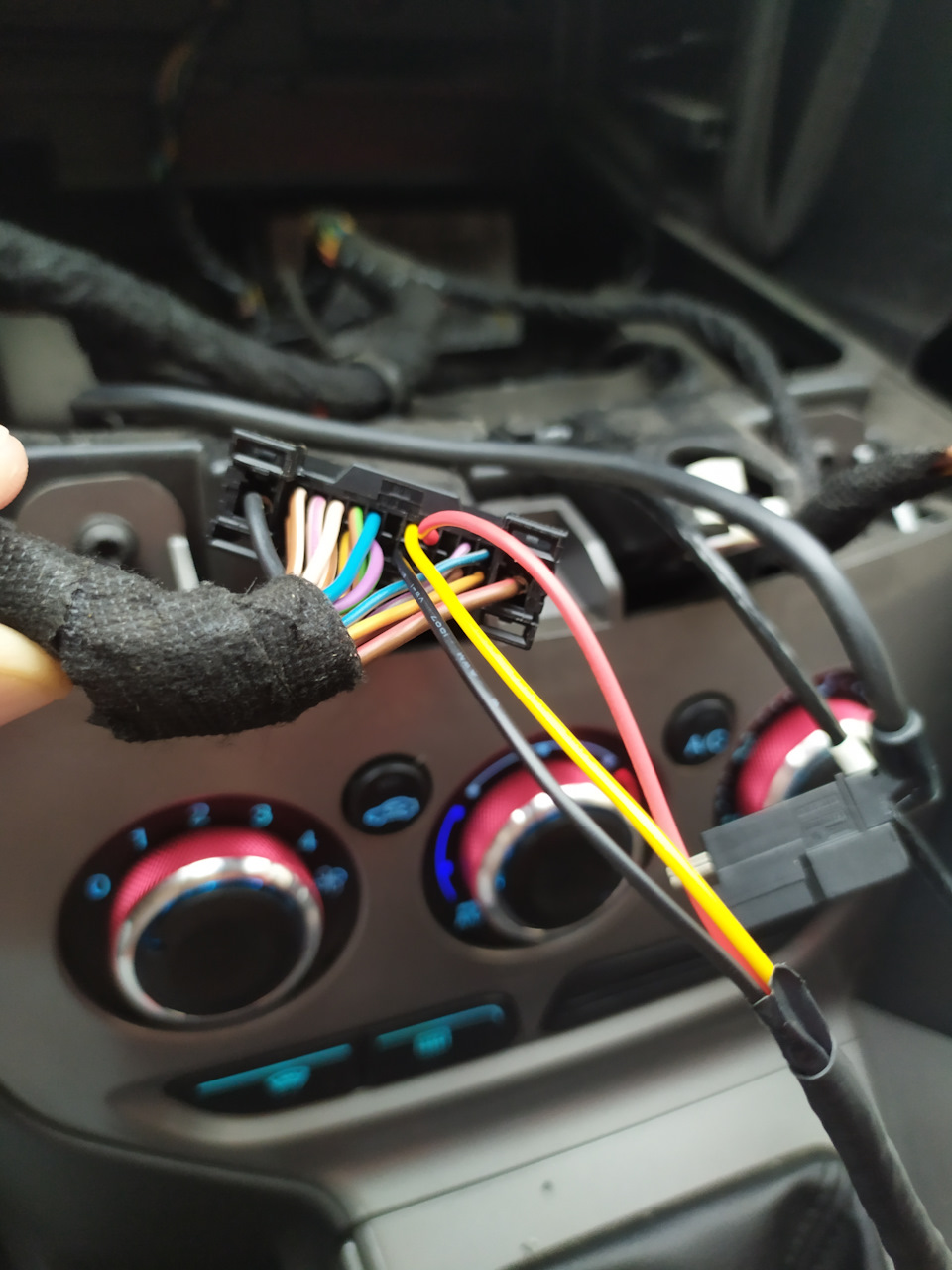

Ищем нужные нам места под подготовленные пины.
6 место — черный провод
17 место — красный провод
18 место — желтый провод
Кабель приматываем к общему жгуту. Были проблемы со звуком после первой проверки, поэтому обязательно проверьте что пины вставили до конца.
Собираем всё в обратном порядке. Как видим аудиовход у меня уже активный.

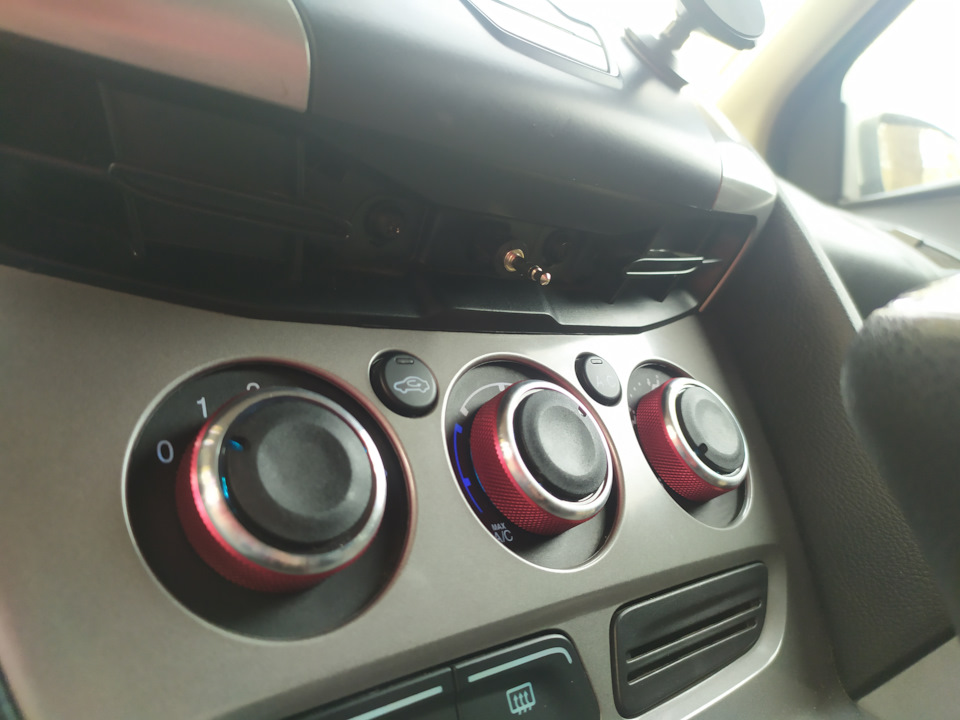

Ну и собственно как выглядит мой кабель и куда я его вывел (заглушку пришлось пока не ставить)
Есть запас по длине, чтобы можно было брать телефон в руки с держателя.
Проделанной работой доволен полностью ��
Где находится aux на форд фокус 3 2013 года

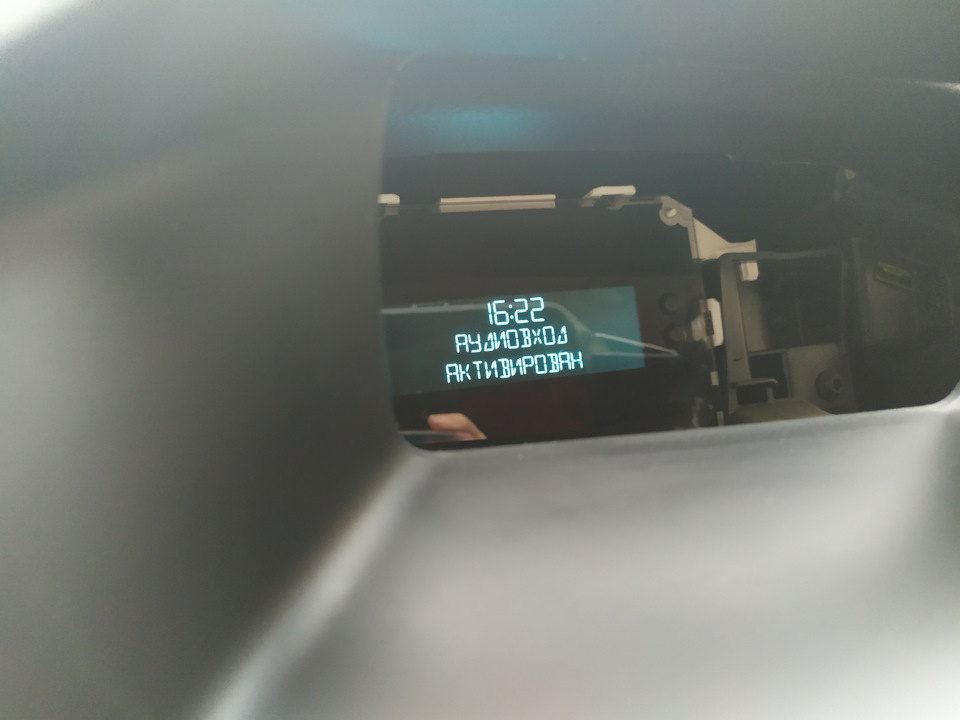

Перед началом установки убедитесь что на экране магнитолы при нажатии кнопки USB/AUX или media у вас высвечивается надпись аудиовыход активирован.
Если данная надпись не высвечивается, а высвечивается нет подключенных устройств то тогда перед тем как устанавливать кабель вам необходимо будет прошить магнитолу и активировать в ней AUX , для этого придется отравиться в сервис в среднем прошивка AUX стоит 500-1000р.
Если же аудио выход активирован то дальше Вам необходимо снять и доставить магнитолу, это делается достаточно просто снимаете пластиковую накладку, и откручиваю четыре болтика шестигранником к сожалению размера его не помню один из самых тонких.
После этого можно дернуть магнитолу и достать её.
Далее вам необходимо отключить питание снять фишку и подключить наш кабель в той последовательности, как указано на фото. Массой нашего кабеля является красный пин из трех . Какой у Вас лучше прозвонить мультиметром ,устанавливается он в 6ой канал. (обычно это черный или красный пин) Если после установки имеется фон значит масса определена не верно переставьте пины. Другие два проводка устанавливаются в 17 и 18 канал разницы в цвете какой куда при этом нет.
AUX в Ford Focus 3 (часть 1)
В связи с одной идей мне потребовался AUX в авто. Поискав тут, на драйве, на ffclub’e нашел решение данного вопроса.
Данная тема актуальна для владельцев авто с РП32.
Но, к сожалению, у меня, как и у одного форумчанина на ffclub’e, машина выпуска конца ноября 2012 года. И дело в том, что просто подключив провода аудиосистема авто не воспринимает подключенное устройство. Перехода с флешки на устройство, подключенное через AUX происходит по двойному клику на соответствующую кнопку на магнитоле не проиходит.
В обычном случае после подключения проводки сразу видит подключение.
Сегодня около 3 часов пытался подключить AUX выход с помощь зачищеных проводов AUX провода, с помощью обычных проводов(они толще, плотнее сидят в гнезде). Все безуспешно.
Считаю, что мой случай максимально критичный и хочу его разобрать с начала и помочь тем, кто хочет проделать такое же.
И так. Закончив свои попытки в «быстром подключении» решил сделать основательно.
Этап 1. Проводка.
Как я уже написал, шнур AUX зачистить. Опыт ребят с ffclub’a показывает, что лучше брать провод понадежнее с заземлением. Я купил 5-ти метровый, толстый провод в магазине «Метро» за 99р.
Отрезал нужный кусок. В моем случае около 3,5 м. Зачистил. Получилось 3 конца: белый, красный и земля.

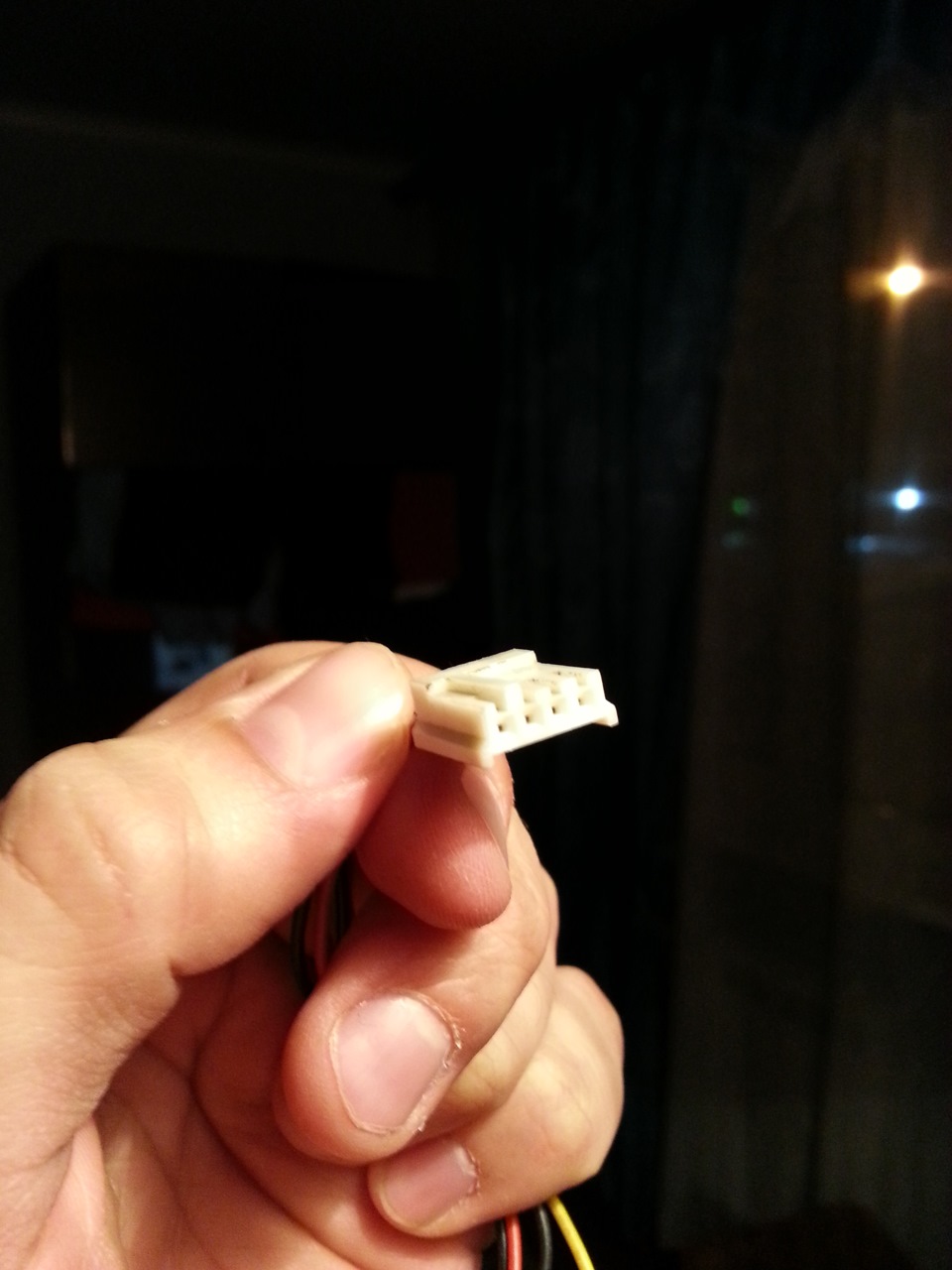

После этого я взял от старого компьютера штекер с проводами питания floppy(дискетник). Именно они подойдут нам. Обращаю внимание, что ребята с ffclub’a писали, если взять от питания дисковода или жесткого диска(не SATA, а старый тип), то коннекторы не подойдут.
Вытаскиваем проводки с коннекторами из штекера. Я вытащил желтый, красный и черный.
Далее делаем тоже самое. Зачищаем, скручиваем, изолируем. В данном случае хорошо бы спаять, но к сожалению, у меня нет паяльника. Сделаю как появится возможность.
У меня получилось желтый+белый, красный+красный, черный+земля.
Этап 2. Подключение к магнитоле.
С готовым проводом приходим в авто и первым делом разбираем магнитолу.
На разборе магнитолы останавливаться подробно не буду, т.к. по разбору достаточно инфы. Снимаем переднюю часть магнитолы, та что с кнопками и отключаем ее штекер.
Далее откручиваем два торекса блока управления(он CD-дисковод). И вынимаем его.
В него вставлен широкий штекер. Вынимаем его. На этом штекере снизу желтая защелка, вытаскиваем и ее.

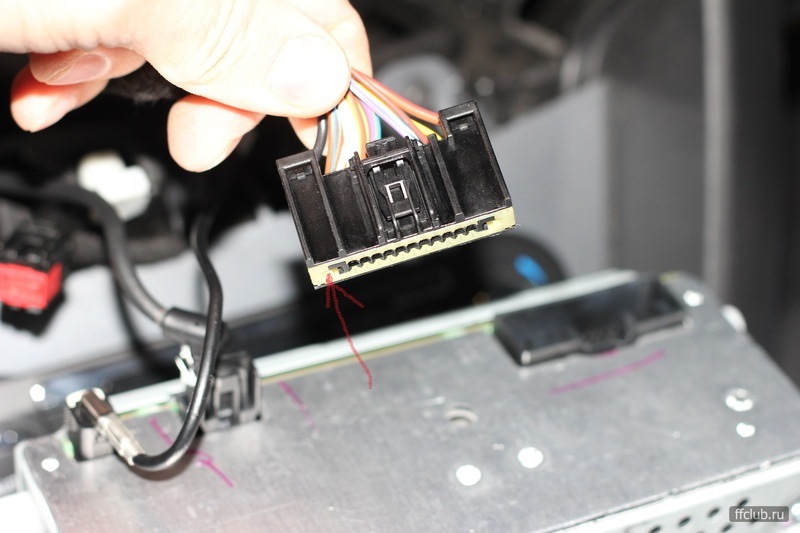

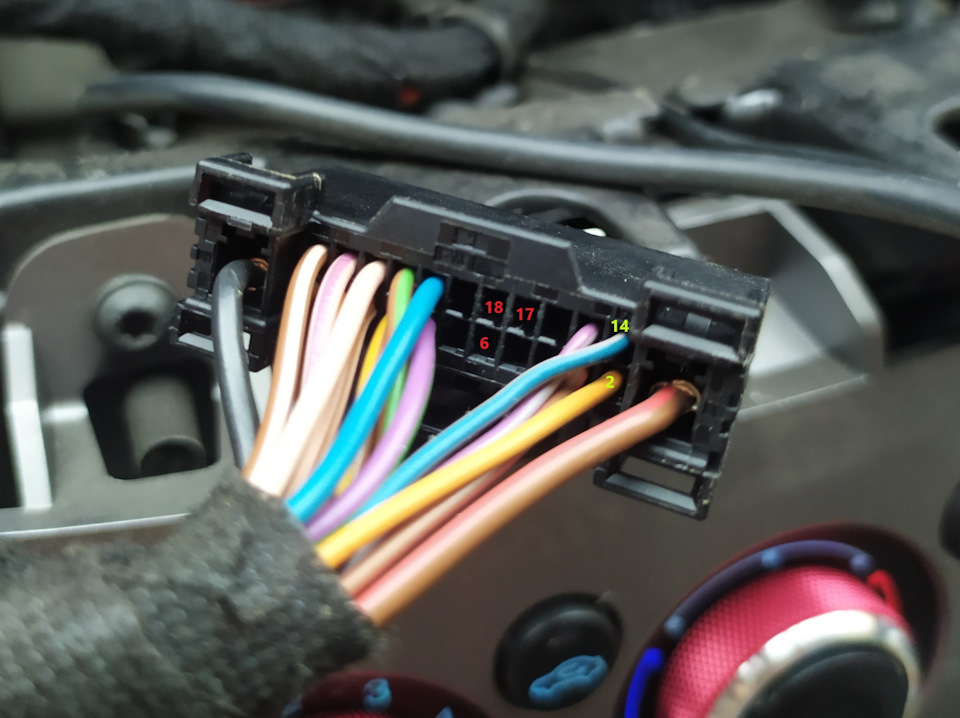

Далее внимательно смотрим на нумерацию на штекере. В одном из двух рядов коннекторов отсчет начинается от цифры «2», в другом от «14».
В ряду с «2» отсчитываем деление под номером «6» — это земля.
В ряду с «14» отсчитываем деление под номером «17» и «18» — это левый и правый каналы аудиосистемы.
Вставляем «землю»(у меня черный) соответственно в «6», с правым и левым каналом, возможно, придется потрудиться. Т.к. какой какой цветной провод AUX’a за какой канал отвечает сказать сложно. У меня получилось с первого раза.
«17» — красный, «18» — белый(желтый). Вставить коннекторы от флопика получилось, но не без усилий. Мне пришлось их немного подогнуть.
Убедившись, что коннекторы видны со стороны желтой планки снизу штекера вставляем эту защелку.
Вставляем в блок управления магнитолой.
По опыту форумчан ffclub’a для надежности примотал провод AUX к общей проводке.
Поскольку у меня аудиосистема не подготовлена для подключения AUX далее начинается самое интересное.
______________________________________________________________________

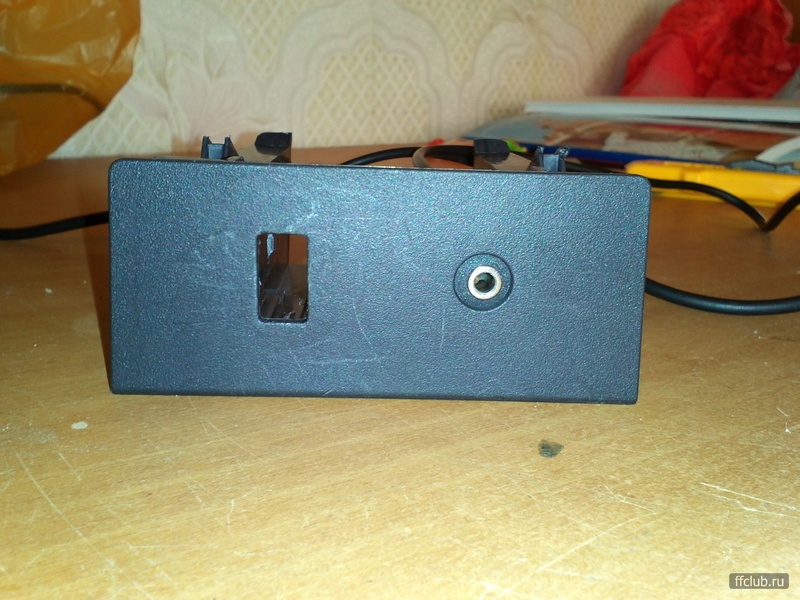

Добавить разъём AUX в бардачок или подлокотник
3 года
На борту имеется радиопакет 32 (штатный звук для комплектации Titanium).
Оказывается в машине за 750 тыс. не предусмотрен аудиовход в бардачке на его месте дырка. Вопрос к знатокам — достаточно «докупить» сам разъём и просто подключить его к жгуту (как было во 2-м фокусе) или надо ещё что-то колхозить (или докупать синезуб) для его подключения !
Финис-коды:
Дополнительное входное гнездо для аудиосистемы (AUX):
— в отделении для перчаток: 1471741
— в подлокотнике: 4762406
Планка в отделении для перчаток: см. FINIS коды оригинальных запчастей и аксессуаров FF 3 (сообщение #13443314)
Планка в подлокотнике: см. FINIS коды оригинальных запчастей и аксессуаров FF 3 (сообщение #14417015)
AUX IN — разъем для подключения внешнего источника аналогового звукового сигнала, например, аудиоплеера.
 |
аудиовход, аналоговый, AUX, установка, бардачок, АУКС, магнитола, плеер, подлокотник, разъем |
ODrokin
7 окт ября 2011
Добавить разъём AUX в бардачок или подлокотник
302,3K
просмотров
145
участников
376
сообщений
aza-mat
8 апр еля 2013
miha9
что за белая стопорная планка? подскажи, можно фото?
8 апр еля 2013
Своего фото нет, позаимствовал чужое. Нужно эту планку аккуратно за края потянуть на себя, не стараясь вытянуть ее полностью.
aza-mat
8 апр еля 2013
miha9
стопорную планку потянуть, потом засунуть пины в разъем и обратно затянуть планку. Так? Пины от питания флоппидиска идеально подходят так?
23 янв аря 2014
aza-mat
Да все верно. Паять аккуратно, чтобы лишнего припоя не было. Засовывал пины с небольшим усилием при помощи разогнутой канцелярской скрепки. Когда пин зайдет до упора видно через отверстие с другой стороны. И желательно кабель закрепить к общему жгуту изолентой.
Провода можно обжать лепестками пина, но вне лень было их разгибать, поэтому и припаял, тем более, что паяльником работать умею.
cayman76
23 апр еля 2013
Может кому пригодится. У китайцев вот что есть
http://www.aliexpress.com/item/Ford-Focus-USB-t. 04.html
abv414
11 июня 2013
Вчера попытался подключить AUX на комплектации тренд не получилось, когда нажимаешь на кнопку aux на экране появляется надпись Ipod нет дорож. на приборе. я так понимаю что всё дело в экранчике. Так что у кого самый простой экран от РП32 подключить не получится.
11 июня 2013
Вот так я сделал AUX, все работает отлично! Распиновка выше в теме есть!

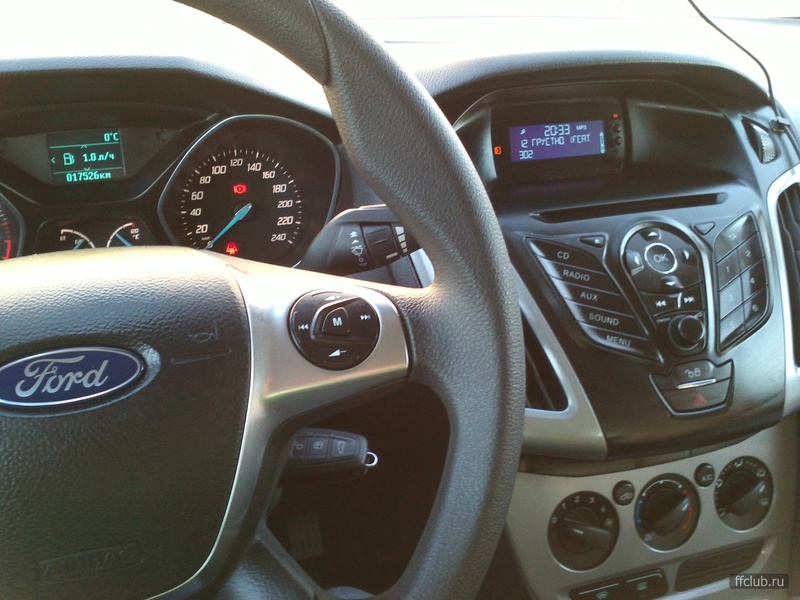

-вот такая магнитола
-вот так выглядит
вот так закрепил (согласен-колхоз-))) , стандартный удлинитель аудио джек 3.5
-вот из такого штекера из компьютера вытащил
-собственно готово для монтажа, при монтаже не забудьте продеть через бардачек (при разборке станет ясно о чем я) иначе придется снова снимать панель магнитолы.
abv414
11 июня 2013
И что это может быть, мафон РП32 дисплей самый простой на ней стоит, подключаю разъём от наушников напрямую от магнитолы в iphone 5 нажимаю два раза aux и вот такая картинка. ПОМОГИТЕ плиз.
SadTiger
27 июля 2013
уффф, наконец-то сегодня доделал. очень долго не мог понять, почему такой хреновый и тихий звук. оказалось, дырки перепутал (кстате, все работает, но плохо звучит, даже если не в те пины воткнуть)) земля там точно не одна). по поводу припайки пинов предлагаю не заморачиваться. я прлсто зачистил провод на 5 мм, загнул его на 2,5 мм (зачищенную часть) и воткнул. вошло все очень плотно и контакт хороший. звук изумительный. с бардачком морочиться не стал, вывел джек в подлокотник
29 июля 2013
Нажимая два раза Вы переводите в режим флэшки, нажмите один раз!экран нечего не будет отображать, но звук будет
abv414
4 сент ября 2013
SICK
у меня есть красный, белый, и жолтый провод в какой провод в какой пин нада сувать. был бы очень признателен. Хотя пробовал разные комбинации не получается и кнопку нажимал и один и два раза всё равно выдаёт одно и тоже * ipod нет дорожки на приборе* может я чтонибуть не так делаю. машина апрель 2013 года комплектация с обычными мониторами и управлением на руле.
Max446
17 сент ября 2013
Друзья, думаю дело действительно в экране. Пробовали на двух машинах, у человека все работает, у меня — нет. Комплектации авто одинаковые, хотя визуально и экраны тоже. При использовании все тех же проводов, в разных сочетаниях. в общем и его и моя «голова» и «кнопки» в его машине дают AUX, а в моей ничего не работает.
abv414
20 сент ября 2013
Max446
какого года выпуска у вас машина.
Max446
21 сент ября 2013
abv414
Машины, на которых проводились эксперименты — обе 2012. У друга июньская, у меня ноябрьская. При этом, стикер с датой производства на «головном устройстве» у него мартовский, у меня апрельский. Какие есть сображения? Может кто знает, что и где еще нужно «дожать»?
Андрейрф
28 сент ября 2013
Всем привет. Сегодня задался вопросом AUX-входа прочитал, всё что тут написано, огромное спасибо всем кто писал по делу инфы хватило с первой странички ну и со второй пригодились фотки.) Всё сделал за час с учетом поездки в магазин за проводом и 2 перерывами.
Порядок выполнения работ:
1. Нажал на кнопку AUX на магнитоле и проверил поддерживает ли у меня линейный вход для этого у меня нужно было еще нажать на правую стрелку на пульте вокруг ОК и на дисплее появилась две строки USB и аудио выход или что то в этом роде.
2. Купил провод за 60 руб. 3.5 мм. вход под стандартные наушники длинной 40 см.
3. Снял пластиковую заглушку под магнитолой с помощью полоски отрезанной от пластиковой карты, как говорилось выше, отдельное спасибо за данный совет)))
4. Открутил 2 винта, которые крепят панль с кнопками и потихоничку потянул ее на себя, очень плотно держится на верхних защелках аккуратнее. и как говорилось выше короткий провод, его нужно будет отсоеденить.
5. Откручиваем саму магнитолу, она держится на двух винтах их видно они прям над ней и затем выдергиваем ее на себя.
6. Отсоеденяем фишку и на ней ищем номера пинов, они есть только у крайних проводов очень мелко будте внимательны.
7. Зачистил провод по 1 сантиметру может чуть меньше, сложил вдвое скрутил и засулул в 6, 17, 18 — минус, левый, правый соответственно. примотал провод к общей проводке.

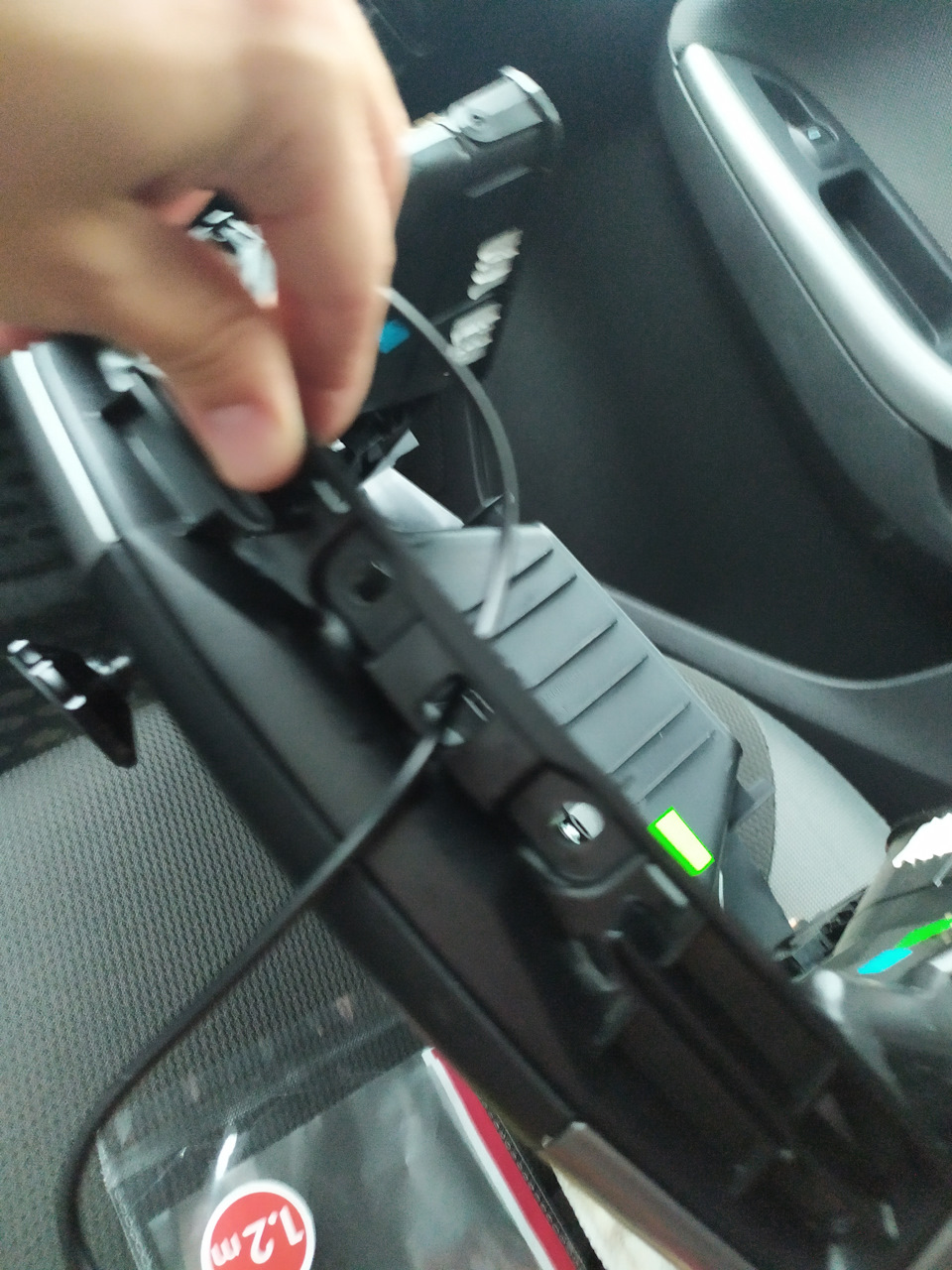

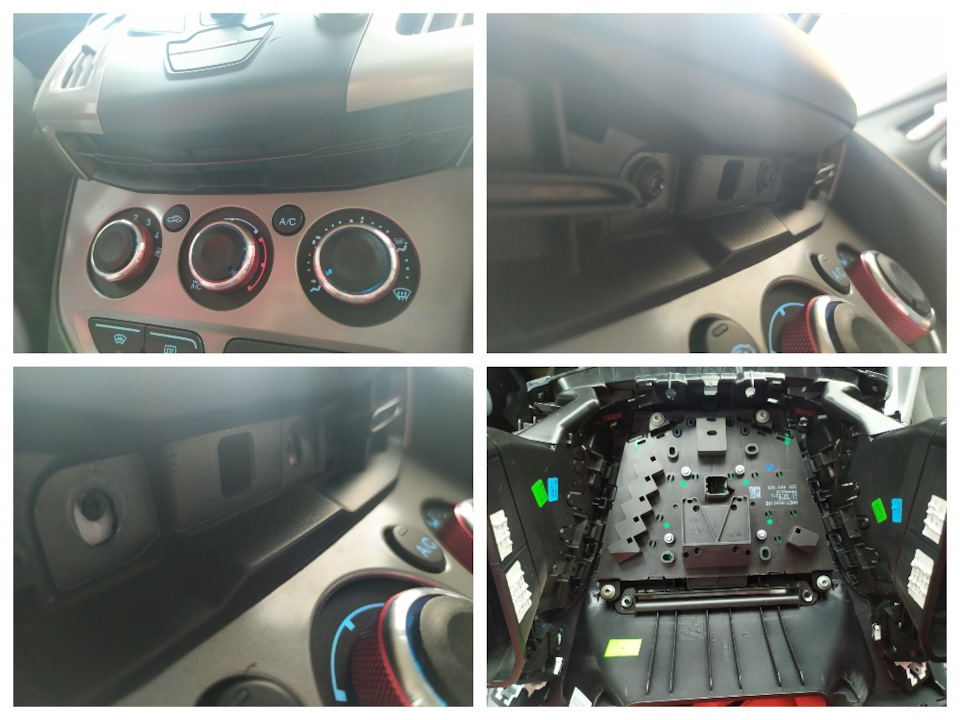

8. открыл бардачок отсоеденил коробочку с выходом USB потянув ее на себя и вниз.
9. Протолкнул провод в бардачок через верхнее отверстие и не нужно его снимать.

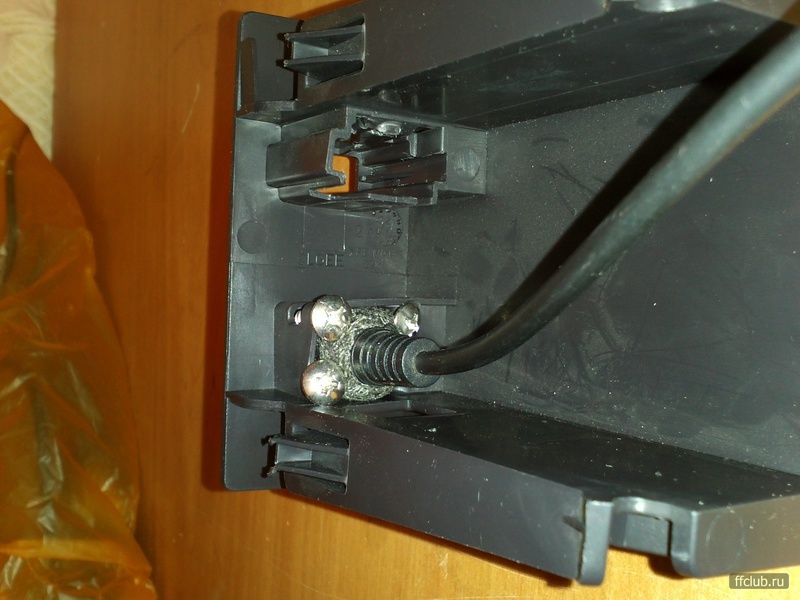

10. Приклеил на супер клей провод в штатное место AUX.
11. Собрал всё в обратном порядке.
Работает всё отлично, звук как и с флэшки разницы никакой.
