Где находится бензонасос на ваз 2109

Как поменять бензонасос на ВАЗ

Замена бензонасоса на автомобиле необходима в том случае, если он уже не ремонтопригоден, что очень редко встречается на отечественных автомобилях. Причиной ремонта может быть использование некачественного топлива либо попадание воды в топливный бак. Еще одной причиной может быть осушение бака на инжекторном автомобиле. Дело в том, что топливный насос охлаждается бензином. Сама система находится в стакане, в котором есть бензин. Если бензина нет, то моторчик топливного насоса перегревается и перегорает. В этих случаях бензонасос перегорает, и чинить его нет смысла. Дешевле и проще купить новый бензонасос. Если перегорел бензонасос, то автомобиль просто остановится и больше не заведется, так как топливо в двигатель не поступает. Цена на бензонасосы на инжектор начинается от 1500 рублей за качественную деталь. Если нужен бензонасос на карбюратор, то такая деталь стоит от 700 рублей.

Новая деталь

Итак, деталь куплена и требуется поскорее заменить ее, чтобы автомобиль стал исправным и мог продолжать движение. Но как быть, если вы не знаете, как поменять бензонасос на ВАЗ? В этой операции ничего сложного нет, особенно если вы обладаете хотя бы небольшими навыками автомеханика и необходимым инструментом.

Для начала необходимо определиться, какой у вас автомобиль? Если двигатель оснащен карбюратором, то топливный насос находится в подкапотном пространстве, а если инжектором, то топливный насос находится непосредственно в баке.

Замена на инжекторном автомобиле

Расположение топливного насоса на инжекторе

В этом случае бензонасос находится в топливном баке. Топливный бак располагается под задним сидением. Чтобы до него добраться, для начала нужно откинуть заднее сидение. Для этого посередине сидения в пространстве между горизонтальной и вертикальной подушкой сидения нащупайте веревочку-крючок. Потяните ее, и горизонтальная подушка откинется вперед. Теперь со стороны правого заднего пассажира найдите прорезь в теплоизоляции и откиньте ее. На самом баке найдете прямоугольную пластмассовую крышечку, которую нужно будет открутить с помощью отвертки. Эта пластмасса – всего лишь крышка и под ней находится топливный насос. Теперь с помощью плоской отвертки отсоединяем две трубки топливной магистрали. Делать это нужно очень аккуратно, чтобы не сломать хлипкие пластиковые фиксаторы. Теперь отсоедините клеммы аккумулятора, чтобы не было случайной искры.

Снимите уплотнительное кольцо

С помощью ключа на 13 откручиваем 8 гаек крепления и снимаем уплотнительное кольцо топливного насоса. Не забудьте запомнить, в каком месте был закреплен провод массы, чтобы при сборе не перепутать положение проводов. Теперь можно аккуратно вытаскивать топливный насос.

В стакане бензонасоса еще остался бензин. Вытаскивание бензонасоса требует своеобразных манипуляций, касающихся изменения положения бензонасоса, поэтому велика вероятность разлива топлива в автомобиле. Такой запах еще долго не выветрится, поэтому желательно обложить все вокруг старыми тряпками, которые, если вы прольете бензин, быстро впитают его.

Вытащите бензонасос

Теперь можно устанавливать новый бензонасос. Установка нового бензонасоса производится в обратном порядке. Замена топливного насоса занимает около 15–20 минут.

Подробнее смотрите в видеоматериале:

Замена на карбюраторном автомобиле

Топливный насос на карбюраторе

Если вы не знаете, как снять топливный насос, то лучше не браться одному за это дело. Кроме того, чтобы установить новый насос, нужно знать, как его настраивать.

Итак, найдите в подкапотном пространстве топливный насос. С помощью крестовой отвертки ослабьте два хомута, закрепляющих шланги топливопровода. Как только хомуты ослаблены, можете отсоединить шланги от штуцеров. После этой процедуры возможно небольшое выливание остатков топлива из шлангов.

Теперь откручиваем две гайки, которыми крепится топливный насос. Можно снимать бензонасос. Топливный насос необходимо снимать аккуратно, чтобы не повредить прокладку. Демонтируйте все деформированные прокладки топливного насоса.

Можно снимать

Лучше конечно же поменять все прокладки, в том числе теплоизоляционную и обязательно следует установить новые прокладки взамен протертых.

Прижмите большим пальцем руки толкатель и вращайте коленчатый вал за выступ маховика. Вращаем до тех пор, пока толкатель не будет выставлен на минимальную длину. Теперь прижмите теплоизоляционную проставку и с помощью штангенциркуля замерьте выступание штока. Нормальное выступание в среднем 1 мм. Теперь можно установить бензонасос на место.

Устанавливая топливный насос, обратите внимание на то, что стрелка на бензонасосе должна быть направлена в сторону карбюратора.

Попробуйте завести двигатель. Карбюраторный двигатель может не завестись с первого раза – это нормальное явление после замены топливного насоса. С инжекторным двигателем при условии заполненного стакана такого быть не должно.

Таким образом, замена топливного насоса не является чем-то сложным ни на карбюраторной машине, ни на инжекторной. В обоих случаях замена топливного насоса заняла бы не более 20 минут.

Замена бензонасоса

Приветствую всех. С машинкой ничего интересного не происходит, все также исправно кушает бензин и тратит омывайку по необходимости.

Но так было до недавнего времени, буквально два дня назад, она решила напомнить о себе, чтобы уделил ей немного внимания.
Собрался по делам, как обычно сел в машину, завел, прогрел немного, начал выезжать и тут машина заглохла. Качусь и пытаюсь завести, не заводится. Думаю бензин чтоль кончился, до этого заправил 10л, на одометре было 70км пробега, значит его должно было хватить как минимум еще на 30км(замеряю остаток топлива по пробегу, так как приборка стоит VDO и датчик безбожно врет).

После пары попыток заметил, что не слышно как качает бензонасос, хотя как включается и отключается реле прекрасно слышно.
Откатил машину в сторону, так как стал напротив ворот и другие не смогли бы выехать.
Решил попробовать снова, включил зажигание, насос зажужал, завел и машина тут же заглохла, снова включаю зажигание, не работает. Принес диагностический кабель, через него попробовал включить бензонасос, реле включается, а насос не работает. Включил реле кабелем и подключил лампочку к разъему насоса, светится, значит, питание на насос поступает.

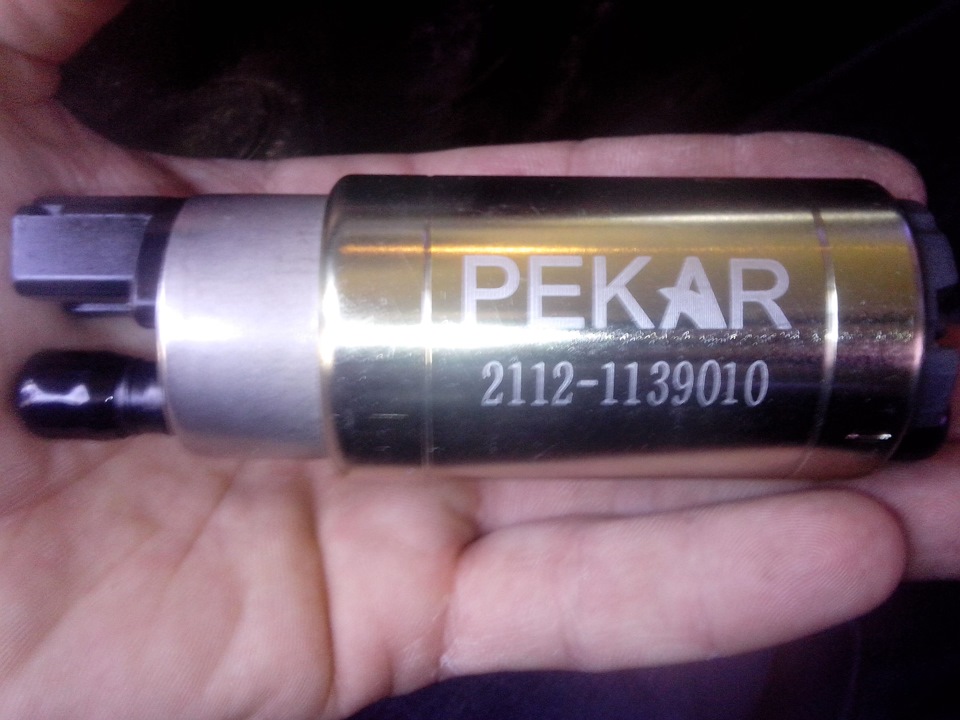

Пошел в магазин, благо недалеко находится, купил моторчик, был фирмы “Пекар” 790р.

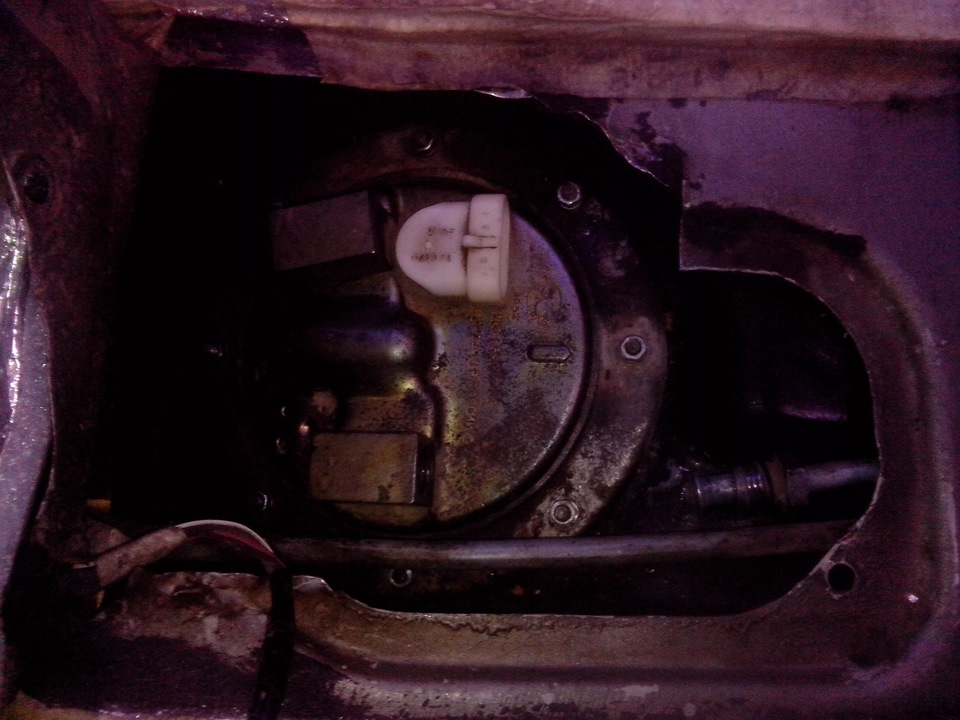

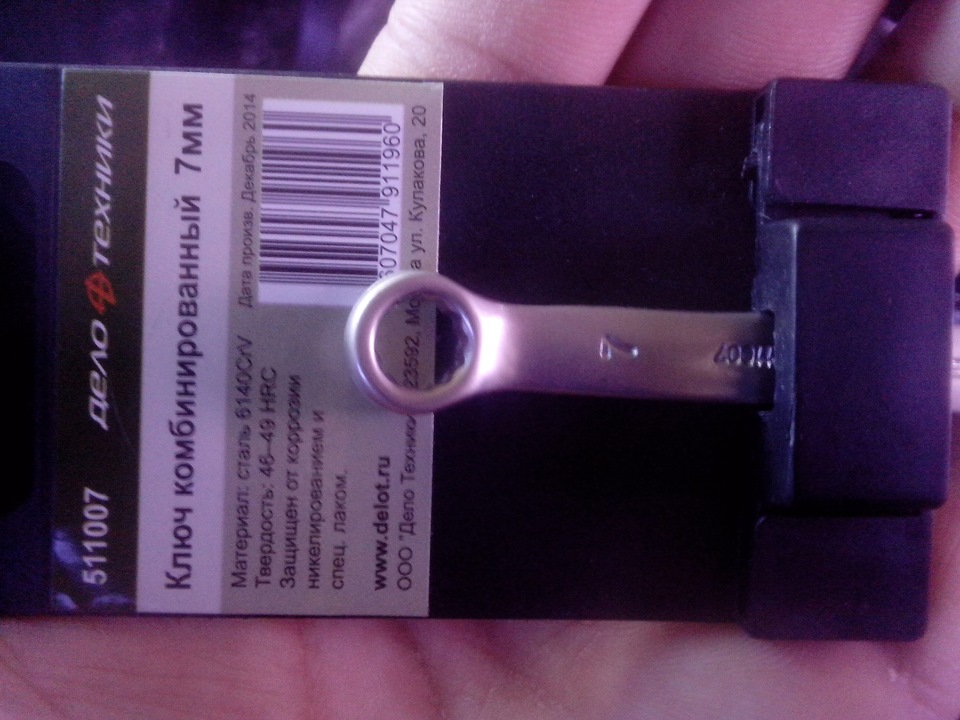

Одолжил головку на 7 и начал откручивать старый насос. Открутил, достал слегка, уронив при этом против-отливной стакан насоса в бак, пошевелил провода, все на месте, контакт нормальный и тут взбрело мне в голову проверить еще раз, включил зажигание, а он возьми и заработай, залил мне все бензином, вытер бенз. Достал насос окончательно, чтобы стакан выловить из бака, а фильтр в ушлепе, весь черный, потопал снова в магаз за фильтром.
Пришел, собрал все на место, стал пробовать, жужит, решил прокачать бенз и на третье включение зажигания насос опять заткнулся, плюнул на все, решил оставить на следующий день, темно уже было, да и ключ человеку надо было возвращать.

На следующий день поехал в магаз за датчиком, раз уж залез, то надо сразу поменять, так же купил ключик на 7 и уплотнители на трубки.

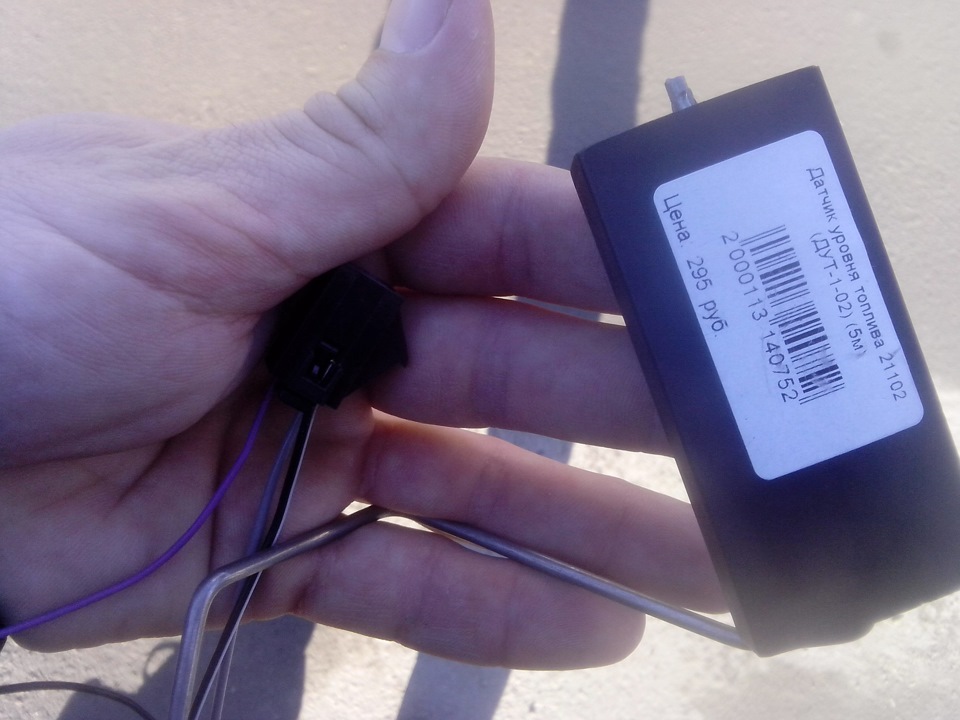

Датчик взял 1-02, на нем, кстати, уже нет провода на низкий остаток топлива, так как для VDO он не нужен, приборка сама зажигает лампу низкого остатка.

Поставил новый насос, датчик, собрал, и машина прекрасно завелась и заметно улучшилась динамика, видимо старый насос не давал нужного давления, хотя очевидного затупа я тоже не ощущал.

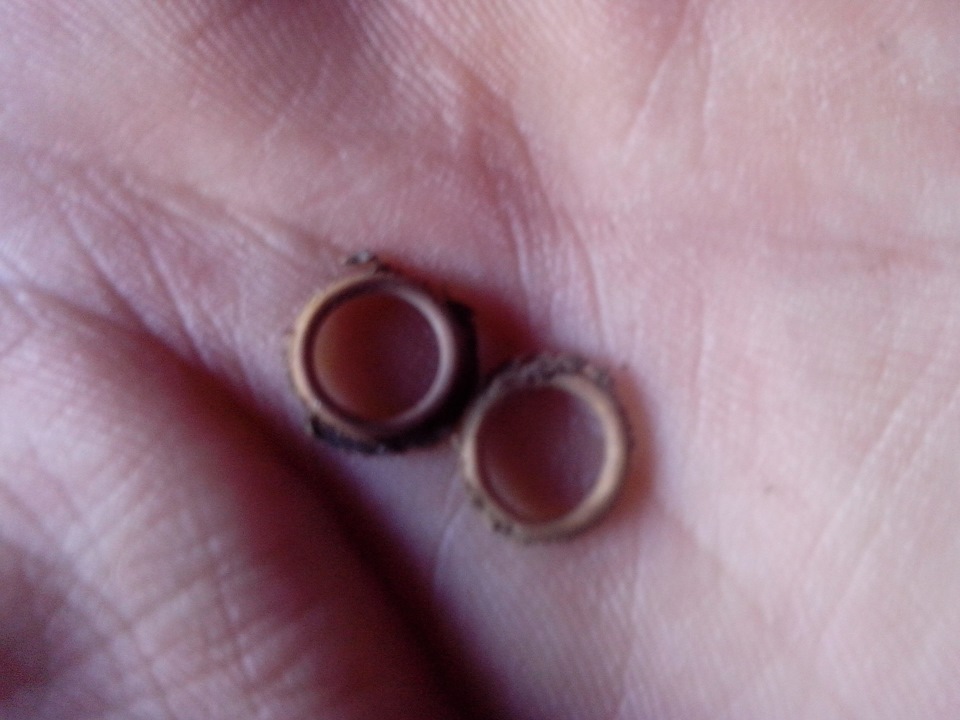

Наконец то теперь не сопливит бензин, а то сопливило из под гайки.

Так же в этот день решил поменять свечи, был в Ашане и купил там самые обычные А17ДВРМ, тут же на стоянке поменял, заводить, а машина не заводится, подумал свечи не рабочие, вернуть обратно, да ехать на старых уже, взял упаковку, а там зазор 0.7 написан, хотя на ценнике было 1.0 написано, ну да ладно решил все равно вернуть.

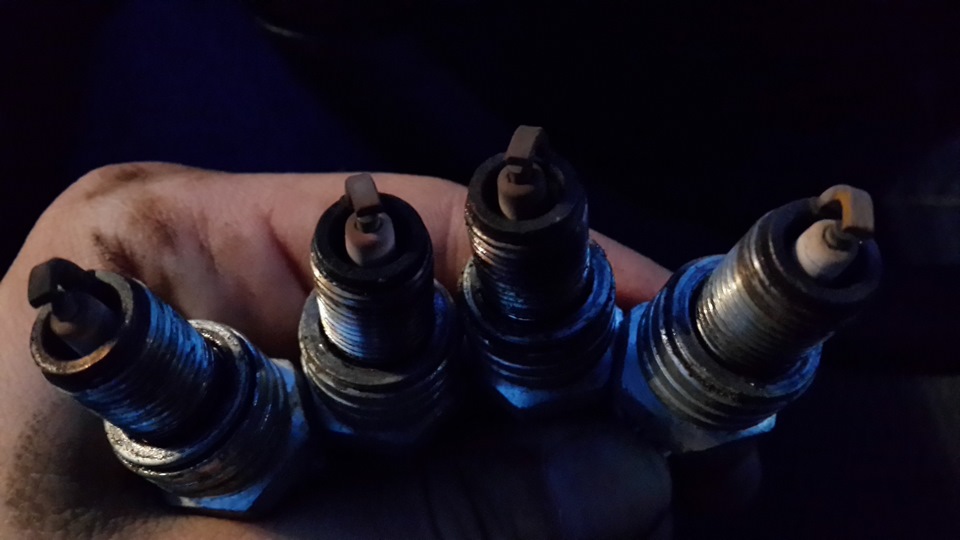

Выкручиваю свечку и вижу, что зазор не то, что 0.7, его вообще нет, выкрутил остальные, они такие же, думаю как так то, поршнями чтоль загнуло, сравнил со старыми, длина резьбы такая же, значит брак. Тут приходит в голову мысль просто выставить зазор 1.0 и все, благо щупы были в бардачке, отверткой отжал электроды на свечах, щупом промерил. Вкрутил и машина сразу завелась.

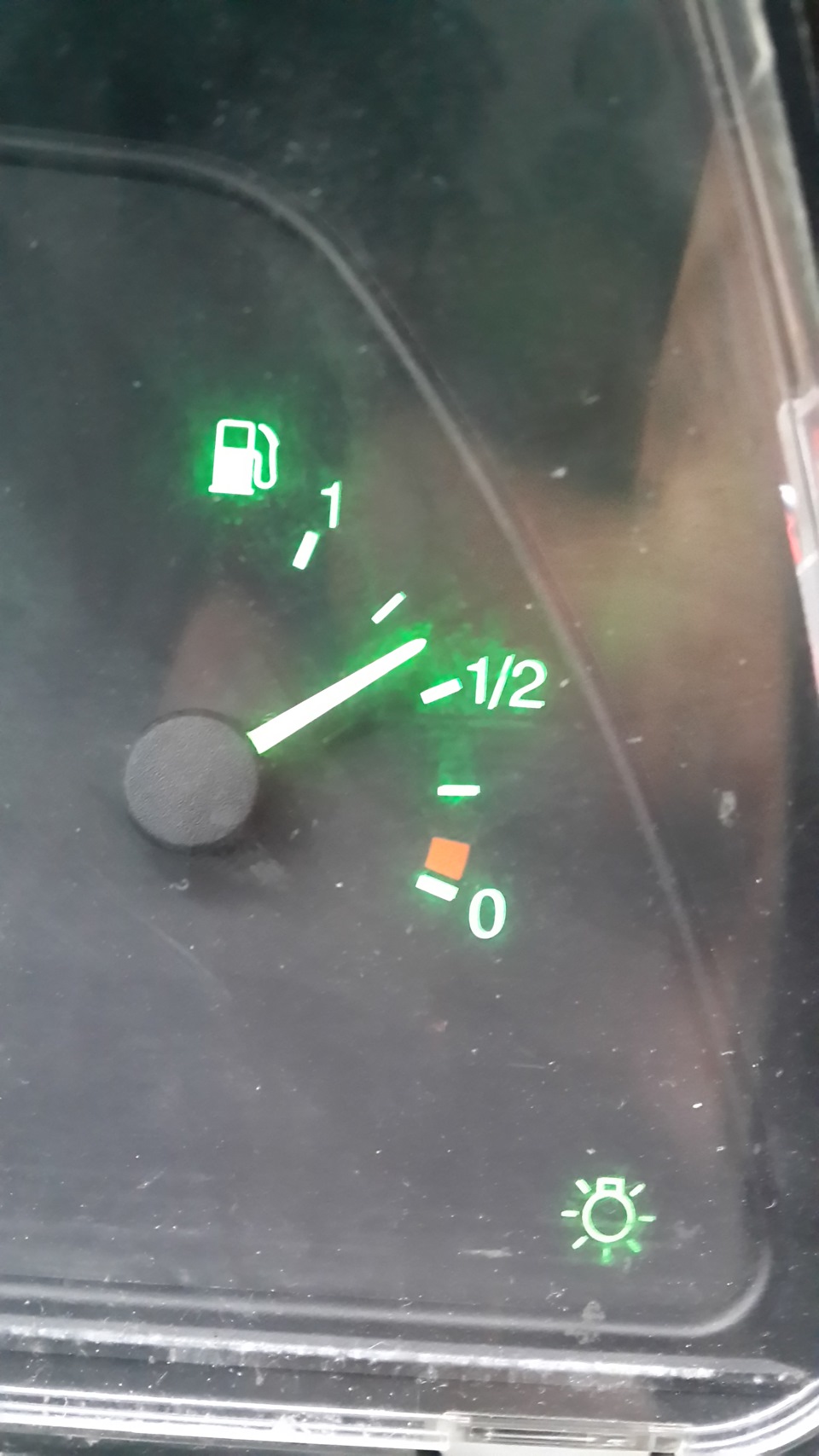

По поводу датчика, сегодня заправил сегодня 20л, плюс у меня в баке было 7-8л, датчик показывает так

Думаю показания одекватные и теперь ему можно верить.
Такие вот дела, старый насос СОАТЭ, поставленный во время капиталки отходил всего ГОД и помер, но думаю, причиной этому послужила ржавчина. Бак изнутри ржавеет, надо его менять, иначе новый насос проходит также недолго, как и старый.
По затратам:
Мотор бензанасоса – 790р
ДУТ 1-02 – 295р
Фильтр – 40р
Ключ на 7 – 60р

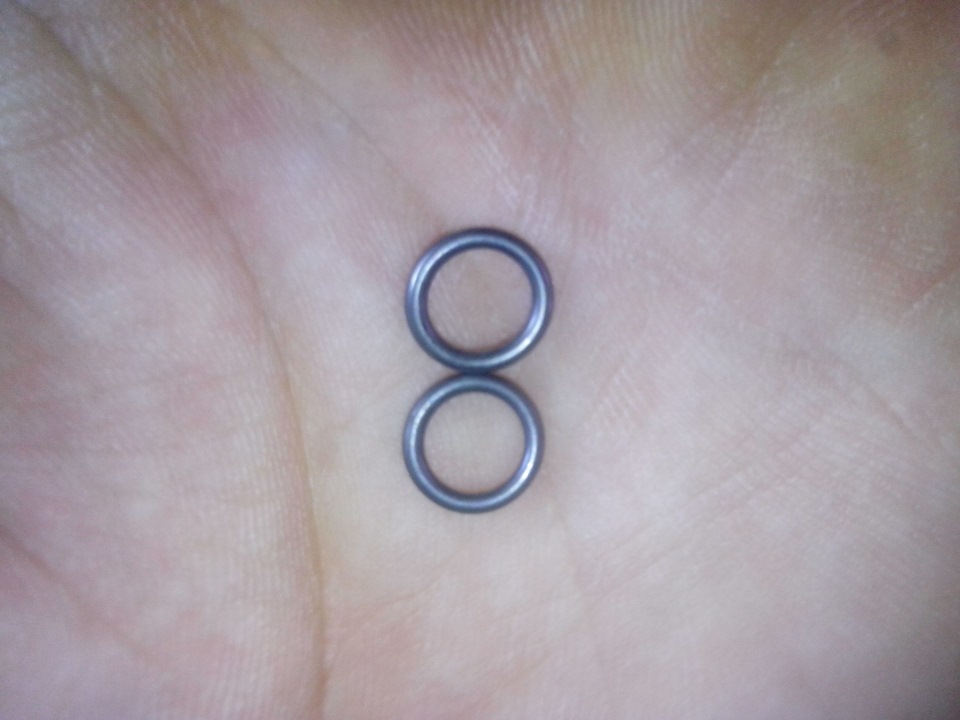

Уплотнительные колечки – 18р
Свечи зажигания – 233р
Исправное авто – бесценно.
Итого: 1436р
Это все что я хотел поведать подписчикам и тем, кто просто забежал на огонек.
Всем спасибо за внимание.

Снятие и замена бензонасоса на ВАЗ 2108, 2109, 21099 (инжектор, карбюратор)

Здравствуйте, из данной статьи Вы узнаете, как заменить бензонасос на инжекторных и карбюраторных ВАЗ 2108, 2109, 21099. Бензонасос обычно меняется, если в топливной системе низкое давление, либо же насос вообще не качает топливо.
Для начала разберем замену бензонасоса на карбюраторной машине. На самом деле в случае с механическим бензонасосом возможны такае ситуация, как протекание насоса, т.е. когда с него начинает капать, причем, если у Вас начала течь бензонасос на карбюраторной машине, ни в коем случае не ездите на ней, бензин будет капать прямо на горячий выпуск. В автомагазинах продаются ремонтные комплекты для механических бензонасосов, но обычно ремонт бензонасоса дает кратковременный эффект, поэтому лучше заменить его на новый.
Для того, чтобы снять бензонасос надо открутить хомуты на топливных шлангах и сдернуть их с насоса (со шлангов потечет бензин, поэтому заранее подготовьте какую-нибудь емкость и затычки для шлангов)

Теперь откручиваем 2 болта крепления бензонасоса и снимаем его

Так же снимите термоизоляционную проставку и прокладку

Установка нового бензонасоса на карбюраторной машине производится в обратном порядке.

Теперь давайте разберем ситуацию с электрическим бензонасосом на инжекторных ВАЗ 2108, 2109, 21099. Электрический бензонасос находится под задним сиденьем. Поднимаем сиденье и откручиваем болт крепления защитной крышки топливного насоса. Перед тем, как приступим к снятию бензонасоса надо сбросить давление в топливной системе. Сделать это можно двумя способами, либо снять предохранитель бензонасоса на заведенной машине, подождать пока она заглохнет и еще пару секунд покрутить мотор стартером, либо сделать тоже самое, только снять не предохранитель, а колодку с самого бензонасоса.
На самом деле, подняв задний диван и сняв крышку бензонасоса, можно встретить 2 ситуации. Доступ к бензонасосу открыт полностью, т.е. можно открутить все гайки его крепления и вытащить вверх, и вторая ситуация, когда доступ к бензонасосу открыт наполовину. Обычно во второй ситуации надо снимать бензобак и только потом менять топливный насос, но это очень долго и тяжело, далее мы рассмотрим более простой способ.
Значит сначала про первый способ. Если доступ к бензонасосу полностью открыт, то просто откручиваем от него топливные трубки, снимаем колодку (если до этого не снимали), откручиваем гайки его крепления и аккуратно вынимаем вверх

Во втором случае нужно будет воспользоваться либо ножницами по металлу, либо болгаркой. Прорезаем металл, как показано на картинке ниже

После этого отгибаем, отрезанный кусок металла, и так же, как и в первом случае отсоединяем топливные трубки, откручиваем гайки и снимаем бензонасос

Установка бензонасоса происходит в обратном порядке.

Ремонт бензонасоса на ВАЗ 2109 (карбюратор)

При неисправности бензонасоса на ВАЗ 2109 полностью или частично прекращается подача топлива к карбюратору. Следовательно, запустить мотор на холодную или горячую не представляется возможным. Он сначала запустится, но потом сразу заглохнет. Плюс не редко наблюдается нестабильность на холостых.

Прежде чем менять топливную помпу, сперва рекомендуется проверить состояние устройства. Не редко поломка устраняется небольшим ремонтом.

Проверка общего состояния бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2109. Для этого нужно провести следующие мероприятия:

• Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
• Несколько раз вручную нажмите на рычаг для подкачки топлива;
• Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
• Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Проверка впускного клапана

1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Проверка герметичности

Чтобы проверить герметичность впускного клапана, необходимо:

• Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
• При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
• Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.

Засорился или повредился фильтр

Чтобы исправить ситуацию, вам нужно:

• Снять с топливного насоса крышку, извлечь оттуда фильтр, прочистить и промыть его чистым горючим. Затем обязательно продуйте с помощью сжатого воздуха;
• Проверьте состояние фильтра. Если он деформирован, никакой ремонт не поможет. Придется поменять фильтрующее устройство;
• Если у вас стоит помпа Пекар или подобная ему, фильтр можно демонтировать за счет откручивания всасывающего штуцера из крышки. То есть крышку снимать вовсе не обязательно.

Поломка диафрагмы насоса

На неисправность диафрагмы топливного насоса указывают следы потеков горючего на корпусе помпы и наличие запаха топлива в моторном масле вашего силового агрегата на ВАЗ 2109. Только учтите, эти признаки проявляются не всегда, хотя при этом диафрагма может быть сломана.

Вам необходимо сделать следующее ради вашего топливного насоса:

• Снять верхнюю часть корпуса топливной помпы и извлечь оттуда диафрагменный узел;
• Открутите на шток гайку, а затем вытащить 3 диафрагмы;
• Заменить вышедшие из строя элементы на новые. Они доступны в любом ремкомплекте для топливного насоса ВАЗ 2109;
• Соберите узел в обратной последовательности;
• Если у вас помпа Пекар, здесь диафрагма только одна. Ее можно извлечь, демонтировав крышку;
• Чтобы отсоединить диафрагменный узел, поверните его на 90 градусов.

Обязательно параллельно проверьте состояние пружинки, расположенной под диафрагмой. Для этого нужно снять верхнюю часть корпуса помпы, извлечь шток диафрагмы и посмотреть на текущее состояние пружины. Если она сломана, деформирована или не обладает упругостью, замените элемент.

Элементы узла

Неисправности впускного и выпускного клапана

Если оба клапана вызывают сомнения относительно своей работоспособности, придется предпринять определенные меры.

1. Снимите крышку с топливного насоса и удалите фильтр сетчатого типа.
2. Оцените визуально состояние полости насоса и впускного клапана.
3. Демонтировав верхнюю часть корпуса помпы, вы сможете взглянуть на выпускной клапан.
4. Если оба клапана недостаточно герметично установлены, они плохо прижаты или стали неподвижны, меняйте весь насос полностью.
5. Обнаружив следы засорения клапанов, удалите их, продуйте корпус сжатым воздухом.

В случае с насосом Пекар два клапана располагаются в крышке, потому чтобы оценить их состояние, просто снимите крышку с корпуса топливной помпы.

Повреждение толкателя

Не редко отказ в работе бензонасоса связан с повреждением толкателя. На этот случай у нас приготовлена отдельная инструкция.

1. Снимите помпу со шпилек, открутив крепежные гайки. Вставка теплоизоляции, толкатель и прокладки при этом остаются на моторе.
2. Прокрутите коленвал, чтобы максимально выдвинуть толкатель.
3. Замерьте расстояние, на которое выступает толкатель относительно верхней прокладки. В норме показатель составляет 0,8-1,3 миллиметра.
4. Если выступ меньше или больше, попробуйте его отрегулировать, используя более толстые или тонкие прокладки.
5. Между термоизоляционной вставкой и насосом имеется внешняя прокладка с наибольшей толщиной. Менять при регулировке выступа нужно именно ее.
6. Новые прокладки доступны в ремкомплектах, хотя многие делают из своими руками. Для этого потребуется кусочек паронита.

Характеристики топливного насоса

Дабы определить наличие неисправностей в топливной помпе, вам необходимо обязательно знать про оптимальные параметры данного устройства.

Характеристика

Требуемые параметры

Длина штока бензонасоса

Выступление штока над верхней прокладкой

Толщина первой прокладки

Ход штока бензонасоса

Давление насоса при холостых оборотах

Покупка нового бензонасоса обойдется не так дорого — до 1000 рублей. Однако и такие затраты для многих высоки. А у некоторых просто совесть не позволит купить сразу новый насос, если есть возможность обойтись ремкомплектом и вернуть помпе работоспособность буквально за копейки и пару часов работы в собственном гараже.

Замена устройства

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

Лючок

1. В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
2. Снимите воздушный фильтр вместе с его корпусом.
3. Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
4. Открутите крепежные гайки, которые удерживают сам насос.
5. Аккуратно снимайте помпу, стараясь не повредить прокладки.
6. Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
7. Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
8. Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
9. Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
10. Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
11. Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
12. Поменяйте прокладки насоса, если в этом также есть необходимость.
13. Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
14. Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
15. Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
16. Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
17. Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
18. Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
19. Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
20. Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
21. Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.

Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.
