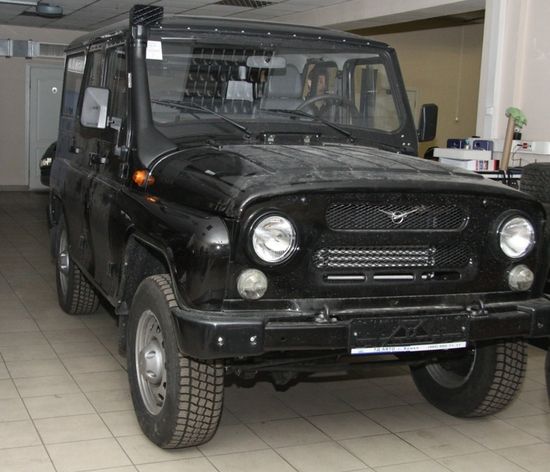

Шноркель на УАЗ-Хантер.
Вот и созрел я до установки шноркеля.Последнее время ездил с отвёрнутой трубой воздухазаборника к лобовому стеклу, что спасало от захлёбывания водой, но было не совсем правильно.Двигатель забирал горячий воздух из подкапотного пространства и ему это не нравилось :о) Давно хотел поставить и вот-свершилось! Нашёл на сайте всего за 2500р. отличный вариант.
Разумеется, процедуру установки я проводил сам, всё почти сразу подошло, пришлось лишь использовать переходную трубку для соединения гофр, выпилил из штатного крепления от Хантера.Комплектная гофра оказалась длиннющая, достаёт почти до фары, но это не понадобилось.В процесе установки использовал шовный герметик «новол», нейтральный к лакокрасочному покрытию и очень крепкий.Коронку для прорезания отверстия покупать не стал, просто высверлил, обработал края, покрасил их и загерметезировал.Да и дорогущие коронки пришлось-бы брать две, зачем они в последствии?
Заодно дозаправил аккумулятор и позарядил на зиму. Бочонок воздушного фильтра отнёс домой, тщательно вымыл и загерметизировал всё тем-же мощнецким герметиком.Теперь нам не страшен брод и прочие волны! :о)
Цена вопроса: 3 500 ₽ Пробег: 10 200 км
21 сентября 2017 Метки: тюнинг
Какой шноркель лучше на уаз хантер
В избранное
Характеристики
Шноркель для автомобилей УАЗ 469, Хантер (469, HUNTER). от российского бренда СТОКРАТ (STOKRAT).
Представленный шноркель выгодно отличается от представленной на рынке продукции высочайшим качеством производства, материалами (корпус шноркеля выполнен из эластичного полиэтилена, крепеж из нержавеющей стали), классическим дизайном, разработанным при участии специалистов SAFARI SNORKEL (САФАРИ ШНОРКЕЛЬ).

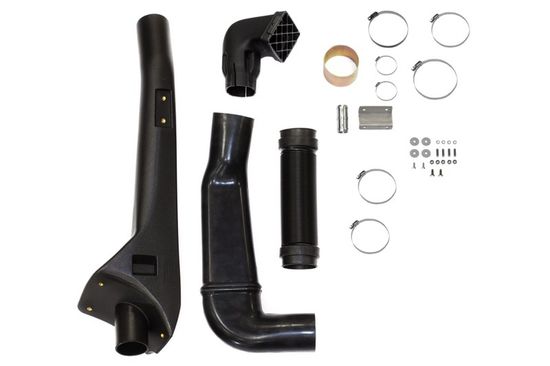

В комплект входит корпус шноркеля, воздухозаборник, весь необходимый для установки крепеж, резиновый патрубок, гибкий воздухопровод и лекало для точного позиционирования шноркеля при установке.
Качественный российский продукт для популярного российского внедорожника.
Производитель СТОКРАТ Подходит УАЗ 469, УАЗ Хантер (2003+)
Шноркель УАЗ Хантер
Передний силовой бампер с площадкой лебёдки OJ 02.203.01 (лифт)
19500
Шноркель УАЗ Хантер
Артикул: SYA3A
Шноркель — наружный воздухозаборник двигателя для преодоления водных преград. Наличие шноркеля почти полностью исключает такую серьёзную поломку двигателя как гидроудар, предотвращает попадание воды в систему смазки двигателя.
Установка шноркеля относительно проста, и не требует сложной подгонки.
В комплект входит все необходимое для самостоятельной установки (кроме лекала).
Толщина стенки до 4 мм, легкий, ударопрочный и эстетичный.
LLDPE: Линейный полиэтилен низкой плотности (LLDPE) подобен по структуре полиэтилену высокой плотности, но имеет более многочисленные боковые ответвления – короткие цепи – которые позволяют контролировать плотность полимера от 900 до 920 кг/м3.
Основные преимущества LLDPE по сравнению с другими полиэтиленами – высокие физико-механические показатели, более высокая химическая стойкость, лучшие эксплуатационные свойства при низких и высоких температурах, больший блеск поверхности и большая устойчивость к растрескиванию. LLDPE характеризуется более высокими значениями удлинения при разрыве и прочности при растяжении. Более высокая температура плавления 118°C позволяет применять его для расфасовки горячих продуктов. В отличие от HDPE он может выдержать большие относительные удлинения, т. К. Характеризуется хорошей эластичностью расплава благодаря наличию множества коротких боковых ответвлений, которые при деформировании как бы скользят друг по другу, не развивая при этом значительных внутренних напряжений. Данный материал используется в производстве автралийских шноркелей Safary snorkel
ОБРАТИТЕ ВНИМАНИЕ.
При покупке данного товара на сайте, отправка в адрес получателя производится со склада нашей организации в г. Владивосток (благодаря этому мы можем предложить вам более выгодную цену чем в нашем розничном магазине)***
Вы сможете получить покупку в транспортной компании, которую согласуете с нами при заказе товара
Стоимость доставки товара до покупателя, в цену сайта не включена и оплачивается отдельно, самим покупателем при получении покупки по месту выдачи
Перед оплатой покупки, просим вас уточнить наличие товара и выбрать оптимальный способ доставки, связавшись с менеджером нашего магазина
*** Наличие и стоимость данного товара в розничном магазине BTR Motorsport по адресу: г. Барнаул, Павловский тракт 54б вы можете уточнить связавшись с менеджером нашего магазина;
Шноркель УАЗ Хантер, 469 ударостойкий (установочный комплект, шаблон)
Шноркель — это устройство представляет собой трубу идущую от двигателя, выведенную до уровня крыши автомобиля или выше. Предназначен шноркель для предотвращения попадания воды в двигатель и позволяет работать двигателю под водой. Благодаря забору воздуха значительно выше от поверхности дороги, шноркель уменьшает попадание в воздушный фильтр песка и пыли.
Применение
Применяется для установки на автомобили УАЗ 469, 31514, 31519, HUNTER для прохождения водных преград.
Преимущества
Повышенная точка воздухозабора предотвращает попадание влаги в двигатель пр форсировании водных препятствий. Проходное сечение шноркелей red BTR обеспечивает достаточный приток воздуха для корректной работы бензиновых и дизельных двигателей.
Шноркели red BTR производятся из ударостойкого материала LPDE – они достаточно прочные, чтобы исключить вероятность сколов и других повреждений при движении среди деревьев и плотного кустарника.
Характеристики
Габариты — 1070х210х175 мм.
Масса — 2760 гр.
Комплектация
Шноркель red BTR ударостойкий — 1 шт.
Комплект крепления — 1 шт.
Гофра — 1 шт.
Шаблон установки — 1 шт.
Видео
Для данного товара видео отсуствует
Инструкции
Инструменты и материалы, необходимые для установки:
— дрель;
— коронка по металлу диаметром 85-90 мм или сверло диаметром 3 мм;
— скотч малярный;
— ключ гаечный на 10 мм;
— отвертка крестообразная;
— герметик силиконовый прозрачный;
— маркер;
— шарошка для зачистки заусенцев;
— консервант или краска для обработки краев вырезанных отверстий.
Порядок установки:
Шноркель red BTR устанавливается вдоль правой стойки рамки ветрового стекла.
1. Проверьте комплектность изделия.
2. Очистите от загрязнений поверхности кузова в местах прилегания шноркеля. Отключите минусовую клемму аккумулятора или установите выключатель массы автомобиля в положение «выключено».
3. Демонтируйте фонарь повторителя поворота с правой стороны. Для этого в салоне автомобиля, в передней области расположения пассажира, снимите провод с клеммы фонаря и отверните две гайки М5, снимите фонарь.
В результате выполнения перечисленных в п. 3 действий достигается вид как на приведенном ниже изображении.
4. Для разметки на кузове расположения отверстий крепления шноркеля используйте шаблон из комплекта поставки.
ВНИМАНИЕ. В том случае, если используется не оригинальный шаблон из комплекта поставки, необходимо учитывать, что при самостоятельной распечатке возможно искажение масштаба!
Совместите обозначенные отверстия фонаря повторителя поворотов на шаблоне с отверстиями в металле, вставьте в них винты из комплекта поставки для фиксации, совместите линию с крылом, закрепите шаблон скотчем малярным на кузове. Разметьте центр отверстия для выходной трубы, если для выреза отверстия будет использоваться коронка.
На изображении выше стрелками черного цвета показаны болты для фиксации шаблона в отверстиях фонаря повторителя поворотов. Стрелки белого цвета указывают места прилегания шаблона к крылу.
ВНИМАНИЕ. Следует учитывать, что использование коронки обеспечивает более ровный контур отверстия и минимизирует времязатраты. При использовании дрели для вырезки отверстия коронкой принимайте во внимание, что производство перечисляемых работ является травмоопасным! Выбирайте правильную скорость вращения инструмента, соответствующую усилию резки. Соблюдайте технику безопасности!
5. Разметьте контур отверстия для выходной трубы, если для вырезки отверстия используется сверло или лобзик. На шаблоне диаметр отверстия составляет 90 мм, сверлить отверстия по кругу необходимо строго по контуру, с учетом допуска для зачистки и выравнивания отверстия.
На изображении ниже (слева) стрелкой белого цвета показано отверстие для центра коронки, ранее размеченное по шаблону.
Вырежьте отверстие.
6. Края отверстия обработайте шарошкой от заусенцев и покройте краской для защиты от коррозии, предварительно защитив лакокрасочное покрытие малярным скотчем.
7. В салоне автомобиля, в моторном щитке в передней области расположения пассажира, вырежьте идентичное отверстие для гибкого воздуховода (гофры) шноркеля. Расположение показано на изображении ниже:
8. Для крепления шноркеля к рамке лобового стекла используйте кронштейн из комплекта поставки. Отверните верхний штатный болт петли рамки и закрепите им нижний кронштейн, как показано на изображении ниже:
Верхний кронштейн из комплекта поставки закрепите штатным крайним болтом крепления крыши, как показано на изображении ниже:
9. Осуществите примерку шноркеля по месту, вставьте выходную трубу в вырезанное отверстие, вставьте винты крепления в отверстия кронштейнов. Закрутите винты в гайки, расположенные на задней стенке впускной трубы шноркеля. При необходимости отрегулируйте положение шноркеля. После этого шноркель временно демонтируйте для продолжения установки.
10. Для герметизации места прилегания основания шноркеля к кузову автомобиля рекомендуется использовать силиконовый прозрачный герметик.
Герметик следует нанести на основание шноркеля как показано на изображении ниже:
После нанесения герметика необходимо прервать процесс установки на 10-15 минут для обеспечения полимеризации герметика.
11. Установите шноркель на место и закрепите его винтами. Излишки выдавленного герметика удалите. С внутренней стороны салона герметизируйте зазоры между выходной трубой шноркеля и краями отверстия, как показано на изображении ниже:
12. Гибкий воздуховод (гофру) из комплекта поставки вставьте в вырезанное отверстие в моторном щитке с наружной стороны, соедините хомутом из комплекта с трубой шноркеля как показано на изображении ниже:
В моторном отсеке гибкий воздуховод (гофру) растяните до входного патрубка корпуса воздушного фильтра, закрепите хомутом как показано на изображении ниже:
На этом установка шноркеля завершена, счастливой эксплуатации!
