Слои
Организация объектов чертежа путем назначения их слоям.
Если чертеж кажется визуально сложным, можно скрыть объекты, отображение которых в данный момент не требуется.
На чертеже ниже двери и электропроводка были временно скрыты путем отключения соответствующих слоев.

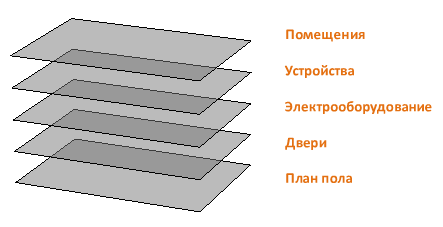

Такой уровень управления достигается разделением объектов чертежа на слои, связанные с определенной функцией или целью. Слои можно рассматривать как полупрозрачные пластиковые листы:
С помощью слоев можно:
- Cвязывать объекты по их назначению или местоположению;
- Отображать или скрывать все связанные объекты сразу;
- Задавать тип линии, цвет и другие свойства для каждого слоя.
Важное замечание: Не стоит располагать все компоненты на одном слое. Слои являются наиболее важным организационным элемент, доступным в чертежах AutoCAD.
Управление Cлоями

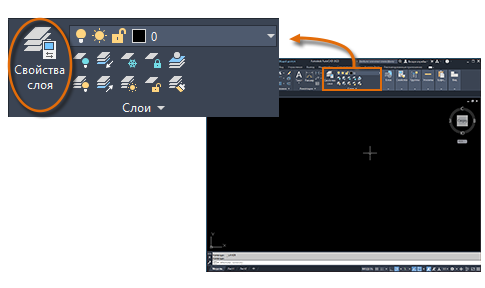

Для просмотра организации чертежа используется команда СЛОЙ, чтобы открыть «Диспетчер свойств слоев». Можно ввести СЛОЙ или СЛ в окне команд, либо щелкнуть инструмент «Свойства слоя» на ленте.

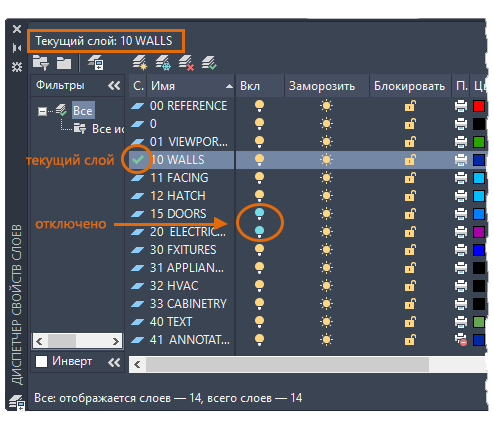

Вот что отображается в Диспетчере свойств слоев для данного чертежа.
Как показано на рисунке, слой 10 «СТЕНЫ» является текущим. Все новые объекты автоматически размещаются на этом слое. В списке слоев зеленая отметка рядом со слоем 10 «СТЕНЫ» подтверждает использование этого слоя в качестве текущего.
В столбце с меткой «ВКЛ», обратите внимание на то, что значки с изображением лампочки для двух слоев затемнены. Эти слои были отключены для скрытия дверей и электропроводки на плане этажа.
Обратите внимание, что имя каждого слоя начинается с двузначного числа. Этот подход позволяет легко управлять порядком слоев, поскольку он не будет зависеть от алфавита.
Совет: Для сложных чертежей рекомендуется более сложный стандарт именования слоев. Например, имена слоев могут начинаться с 3 цифр, за ними следует код наименования, соответствующий порядку расположения этажей в здании, номер проекта, данные исследований и свойств и т. д.
Практические рекомендации
- Слой 0 является слоем по умолчанию, присутствует во всех чертежах и имеет некоторые особые свойства. Вместо этого слоя лучше создавать собственные слои со значимыми именами.
- Чертеж, который содержит хотя бы один объект размера, автоматически включает в себя защищенный слой Defpoints.
- Создавайте отдельные слои для внутренней вспомогательной геометрии, объектов, используемых в качестве ориентиров, или примечаний, которые обычно не требуется отображать или выводить на печать.
- Создавайте отдельные слои для видовых экранов листа. Информация о видовых экранах листа рассматривается в разделе «Листы».
- Создавайте отдельный слой для всех штриховок и заливок. Таким образом вы сможете включать и отключать их одним действием.
Параметры слоев
Ниже перечислены наиболее часто используемых настройки слоев в Диспетчере свойств слоев. Можно щелкнуть этот значок для включения или выключения параметра.
-
Отключение слоев. Можно отключить слои, чтобы снизить визуальную сложность отображения чертежа в процессе работы.
Элементы управления в окне «Диспетчер свойств слоев»

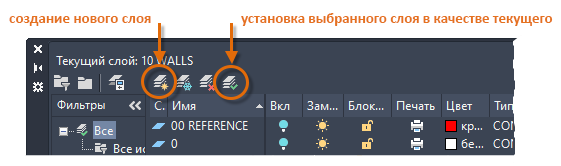

Чтобы создать новый слой, нажмите кнопку, как показано на рисунке, и введите имя для нового слоя. Чтобы сделать слой текущим, выберите слой и нажмите кнопку, указано как указано на рисунке.
Быстрый доступ к параметрам слоев
Диспетчер свойств слоев занимает много места, а использовать все параметры сразу приходится не всегда. Для быстрого доступа к наиболее часто используемым элементам управления слоями используйте элементы управления на ленте. Если объекты не выбраны, на вкладке «Главная» панели «Слои» отображается имя текущего слоя, как показано на рисунке.
На всякий случай убедитесь в том, что создаваемые объекты будут находиться на нужном слое. Этот аспект может легко ускользнуть от внимания, но настроить его можно очень легко. Щелкните стрелку для отображения списка, а затем выберите слой в списке, чтобы сделать его текущим. Также можно щелкнуть любой значок в списке для изменения настройки.
Следование стандартам
Крайне важно установить собственный стандарт именования слоев или же следовать имеющемуся стандарту. Таким образом организация чертежа будет более логичной, непротиворечивой, совместимой с предыдущими версиями с возможностью оперативной реконструкции, также между различными подразделениями организации. Стандарты именования слоев особенно важны для командных проектов.
При создании стандартного набора слоев и сохранении их в файле шаблона чертежа, эти слои будут доступны при запуске нового чертежа, и впоследствии можно будет сразу начать работу над проектом. Дополнительные сведения о файлах шаблона чертежа, отображается в разделе «Основы».
Сводная информация
Слои позволяют упорядочить чертеж путем временного скрытия ненужных графических данных. Также можно назначить свойства по умолчанию, такие как цвет и тип линий, для каждого слоя.
Прим.: Некоторые опытные пользователи AutoCAD, настраивают свойства, изменяя слои, в то время как другие устанавливают их без учета слоев или пользуются обоими способами. Назначение свойств объектов рассматривается в разделе «Свойства».
Как создать слой в Автокаде? Диспетчер свойств слоев
Рассмотрим, как создать слой в Автокаде и основные свойства, которые можно назначать одновременно всем объектам, лежащим на отдельном слое.
Создание слоев в Автокаде
Все операции со слоями производятся в специальном диалоговом окне «Диспетчер свойств слоев».
Вызвать его можно действиями, которые показаны на рис. 1.
В окне приведен список слоёв с указанием их свойств и параметров. При открытии нового чертежа имеется только слой по умолчанию «0».
Чтобы добавить новый слой в AutoCAD, необходимо нажать вверху диалогового окна на кнопку «Новый».
В результате будет создан новый слой в Aвтокаде со стандартными настройками. Будет предложено ввести его имя. По умолчанию слои именуются «Слой1», «Слой2» и т. д. Рекомендую давать слоям более осмысленные названия. Например, «оси», «внешние стены», «перегородки», «окна», «двери» и т.д.
ПРИМЕЧАНИЕ: Существует альтернативный вариант создания слоя через командную строку в Автокаде ( см. видео с 9:06). Для этого используются так называемые «прозрачные» команды.
Диспетчер слоев в Автокаде. Основные свойства слоя
Для любого слоя можно настроить цвет, тип линии и толщину (вес линии). Это позволит одновременно всем объектам одновременно присвоить данные свойства.
1) Как изменить цвет слоя в Автокаде? Нужно нажать на квадрат, визуально отвечающий за цвет слоя. После откроется палитра для выбора нужного цвета, как показано на рис. 3.
2) Как поменять толщину слоя Автокад? За это отвечает столбец «Вес линий». Более подробно про это свойство читайте в статье » Толщина линий в Автокаде «.
3) Рассмотрим свойство «Тип линии». По умолчанию выбрана сплошная линия (Continuous). Чтобы ее изменить, достаточно нажать на название типа линии, после чего выбрать «Загрузить». Подробнее про типы линий AutoCAD читайте в статье «Как загрузить и изменить тип линий для Автокада».
Как редактировать слои в Автокаде?
Редактирование слоев в Автокаде подразумевает изменение свойств, которые ранее были присвоены слою. Это может быть цвет, тип и вес линий. Часто требуется переименовать слой, т.к. изначально может быть допущена опечатка. Любые изменения следует выполнять в Диспетчере свойств слоев Автокад, который вызывается так, как показано на рис. 1.
Мы рассмотрели, как менять свойства слоев. Теперь подробно разберем, как переименовать слой в Автокаде. Откройте диалоговое окно «Диспетчер свойств слоёв».
Чтобы переименовать слой в AutoCAD, дважды (с небольшим интервалом) щелкните левой кнопкой мыши по имени слоя.
Имя слоя станет доступно для редактирования. Введите новое. По окончанию закройте диспетчер.
Имя слоя может содержать до 255 символов: букв, цифр и нескольких специальных символов. Пробелы в имени слоя Автокад ставить можно, а вот такие символы < >/ \ “ : ; ? * | = ‘ не могут содержаться в названии.
Еще одна особенность: слой по умолчанию «0» в системе AutoCAD переименовать нельзя!
Теперь вы разобрались с понятием «Слои» в AutoCAD и знаете, как создавать новые и эффективно с ними работать. Советую ознакомиться с видеокурсом, где я на практике использую слои для создания реального проекта (получить курс)!
Освойте профессию проектировщика
Научитесь быстрому черчению, освоите прикладное 3D, автоматизируете создание ведомостей и спецификаций.
Что такое слой в Автокад?
Очень часто в системе AutoCAD необходимо поменять цвет объекта, толщину и тип линий. Постоянно менять параметры линии при вычерчивании то одного объекта, то другого — нецелесообразно.
Для удобства и эффективности работы в системе AutoCAD предусмотрено использование так называемых слоев. Разберем, что такое слой в пакете AutoCAD и для чего он нужен.
Каждый слой в AutoCAD представляет собой прозрачный лист бумаги, на котором начерчены определенные объекты. Например, только внешние или внутренние несущие стены, перегородки, окна и т.д.
При наложении слоев друг на друга получается окончательный чертеж. Вы можете создать необходимое количество слоев.
Работа со слоями в Автокаде 2015 осуществляется с помощью Диспетчера параметров и специальных команд. Вот несколько операций, которые можно производить со слоями:
- Каждому слою в AutoCAD можно задавать свое персональное имя.
- Для каждого слоя можно установить свой цвет, тип и толщину линии.
- Любой из слоёв можно сделать видимым или невидимым.
- Для каждого слоя можно установить свои параметры печати.
Работа со слоями в Автокаде дает массу преимуществ. Т.е. вы можете группировать объекты одного типа на отдельных слоях.
Каждому слою можете назначать свои параметры черчения (тип, цвет и толщину линий), которые будут использоваться автоматически при выборе слоя.
Вы можете мгновенно изменять чертежи. Например, сделав слой с перегородками невидимым.
Список имеющихся на чертеже слоев доступен на вкладке «Главная» в группе «Слои».
Что такое нулевой слой в Автокаде?
По умолчанию для новых чертежей создается нулевой слой в Автокаде (слой AutoCAD «0»). Он предназначен для того, чтобы каждый проект содержал как минимум один слой. Слой «0» нельзя удалить. Его не получится переименовать.
Все остальные слои в Автокаде Вы создаете и настраиваете сами.
Как показывает практика, на нулевом слое удобно создавать блоки AutoCAD. Это связано с некоторой особенностью очистки чертежа после блоков.
Для чего нужен слой defpoints в Автокаде?
Defpoints — это служебный слой AutoCAD, который появляется автоматически в чертеже при добавлении хотя бы одного размера. Этот слой отвечает за ручки привязки размеров к объектам Автокада. Этот слой нельзя ни удалить, ни переименовать. Поэтому при работе в программе не обращайте на него никакое внимание.
Полное обучение: «AutoCAD на 100%»
Как пользоваться слоями в Автокаде?
Давайте на практике посмотрим, как происходит работа со слоями Автокад. В качестве примера откройте чертеж из папки C:\Program Files\Autodesk\AutoCAD 2013\Sample\Sheet-Sets\Manufacturing. В этой папке находятся примеры чертежей, которые помещаются на вашем компьютере при установке AutoCAD.
Я открою чертеж «VW252-02-1000.dwg».
Просмотрите список слоев, имеющихся в нем. В списке найдите слой «Dimentions» (в переводе с англ. «размеры») и щелкните мышкой по изображению лампочки перед названием слоя. В результате лампочка как бы «потухнет».
Теперь щелкните мышкой в любом месте рабочего пространства за пределами списка слоёв. Что изменилось?
С чертежа исчезли все размеры. Т.е. мы сейчас просто отключили слой с размерами.
Теперь опять раскройте список слоёв и еще раз щелкните по лампочке. И перейдите в рабочее пространство. Слой с размерами станет видимым. Это небольшой пример, как пользоваться слоями в Автокаде.
