Как вычислить умирающую катушку зажигания bmw e87

[Диагностика] Катушки зажигания

Была некая проблема, достаточно давно и проявлялась она в основном в теплое время года, при этом с нарастающей периодичностью. Суть проблемы в провалах на ХХ, именно в режиме D, т.к. там проседают обороты под нагрузкой и когда я стоял в пробках, иногда происходило нечто подобное:

Если последить за стрелкой тахометра на 0:10 и 0:53, то можно заметить как она проседает кратковременно. Так вот, ощущения не из приятных, когда машину так потряхивает. Ездил в разные сервисы, но никто ничего путного сказать не мог. Во-первых, сложно было поймать такой момент, а один раз даже подловил и показал, на что мне сразу же заявили, что проблема в клапанах Vanos. Тут вот какое совпадение, разок действительно была ошибка 2A87, которая говорит о механическом залипании Vanos на выпуске. Только странно, что после сброса за несколько тысяч км она вновь не появилась. Я всё равно купил клапан, заменили его, но результата никакого не дало. Далее, я слышал очень много разных версий, и по сервоприводу Valvetronic, датчику положения и даже о выработке постели распредвала. Но все откидывали версию с катушками, в силу отсутствия ошибок.
И вот, с весенним потеплением, моя проблема снова напомнила о себе, да ещё с каким напором! Ежедневно я стал передвигаться в пробках с этими вздрагиваниями. Взял ноутбук и пробежался по всем online показателям, везде был полный порядок. Но не тут-то было! Каким-то образом я пропустил пункт работы цилиндров. Спасибо замечательному человеку с форума, который носом ткнул меня туда и я увидел такую картину:

Тут всё очень просто — происходит последовательный опрос и как только он совпадал с провалом в нужном цилиндре, появлялось завышенное значение(в моем случае это был третий цилиндр). Для теста соответственно я перебросил катушки с первого и третьего цилиндров, после чего увидел ту же аномалию в первом цилиндре.
Вот и весь итог, одна катушка и тысячи убитых нервных клеток. Так что, если наблюдаете какие-то проблемы в работе двигателя, рывки в движении, провалы, но ошибок никаких нет, то рекомендую зайти в данное подменю Inpa, и посмотреть на плавающие показатели.

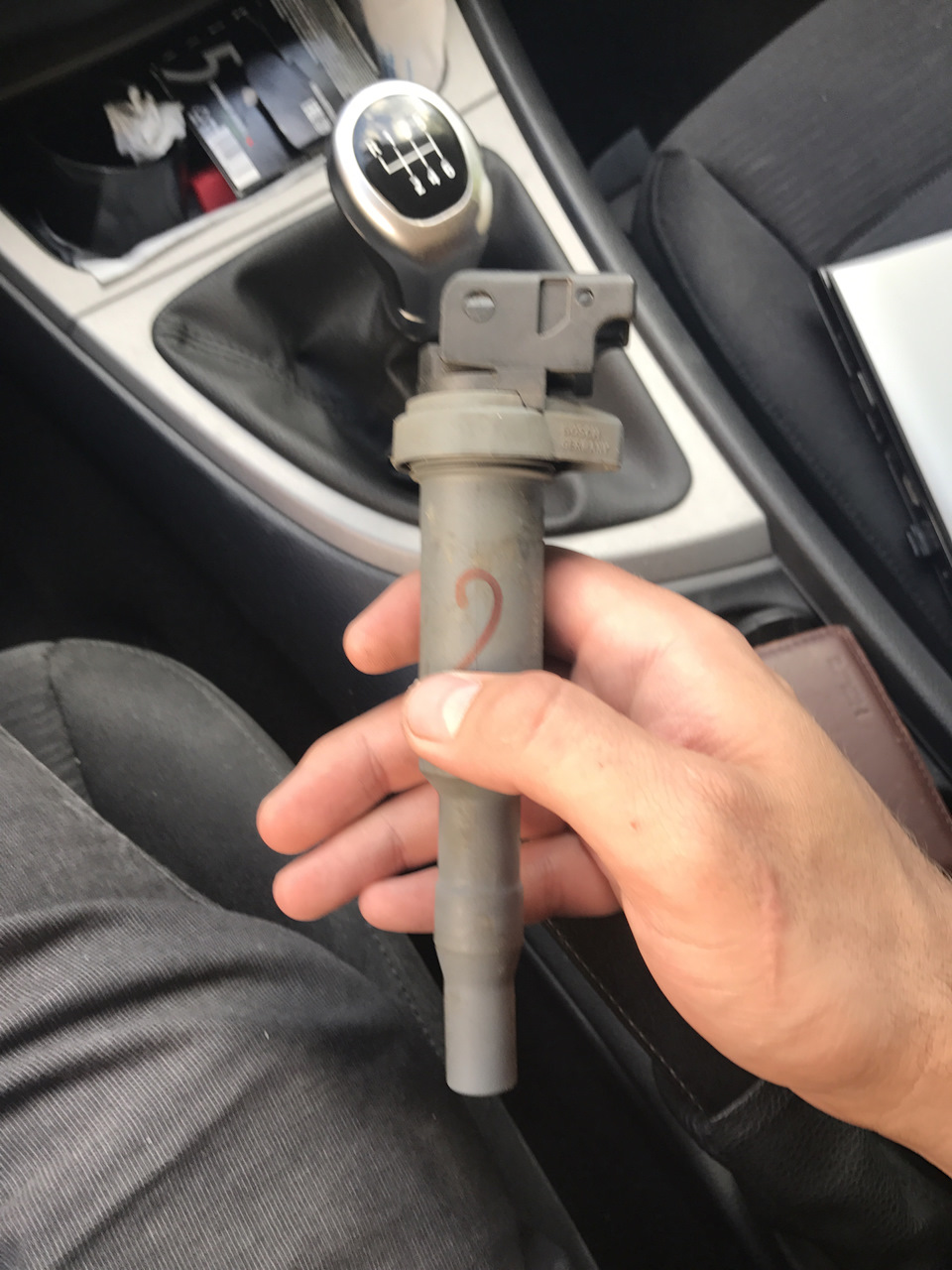

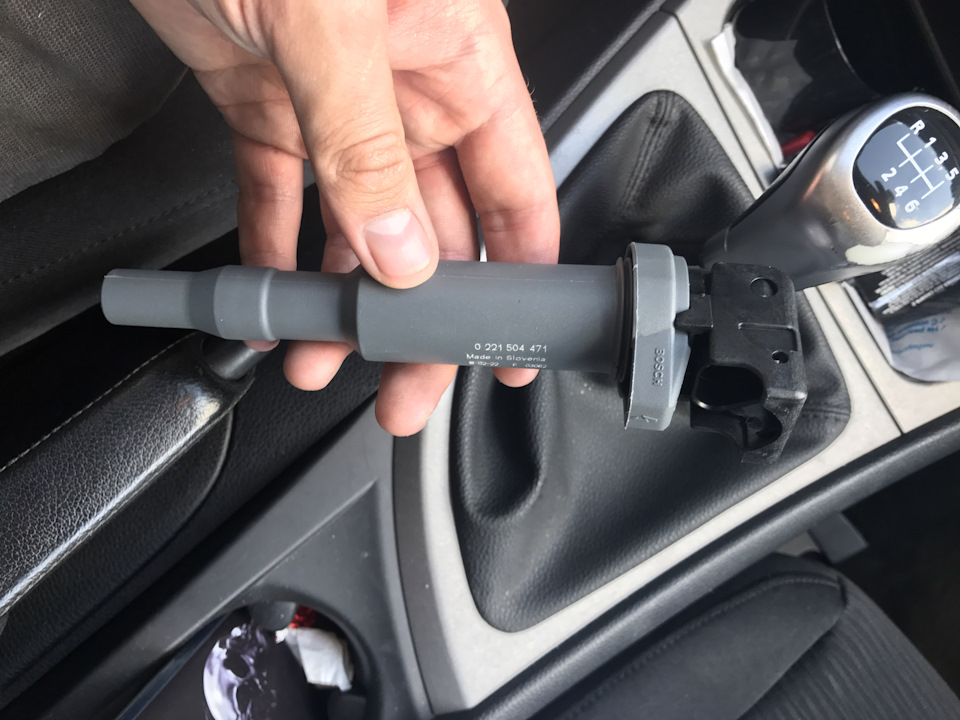

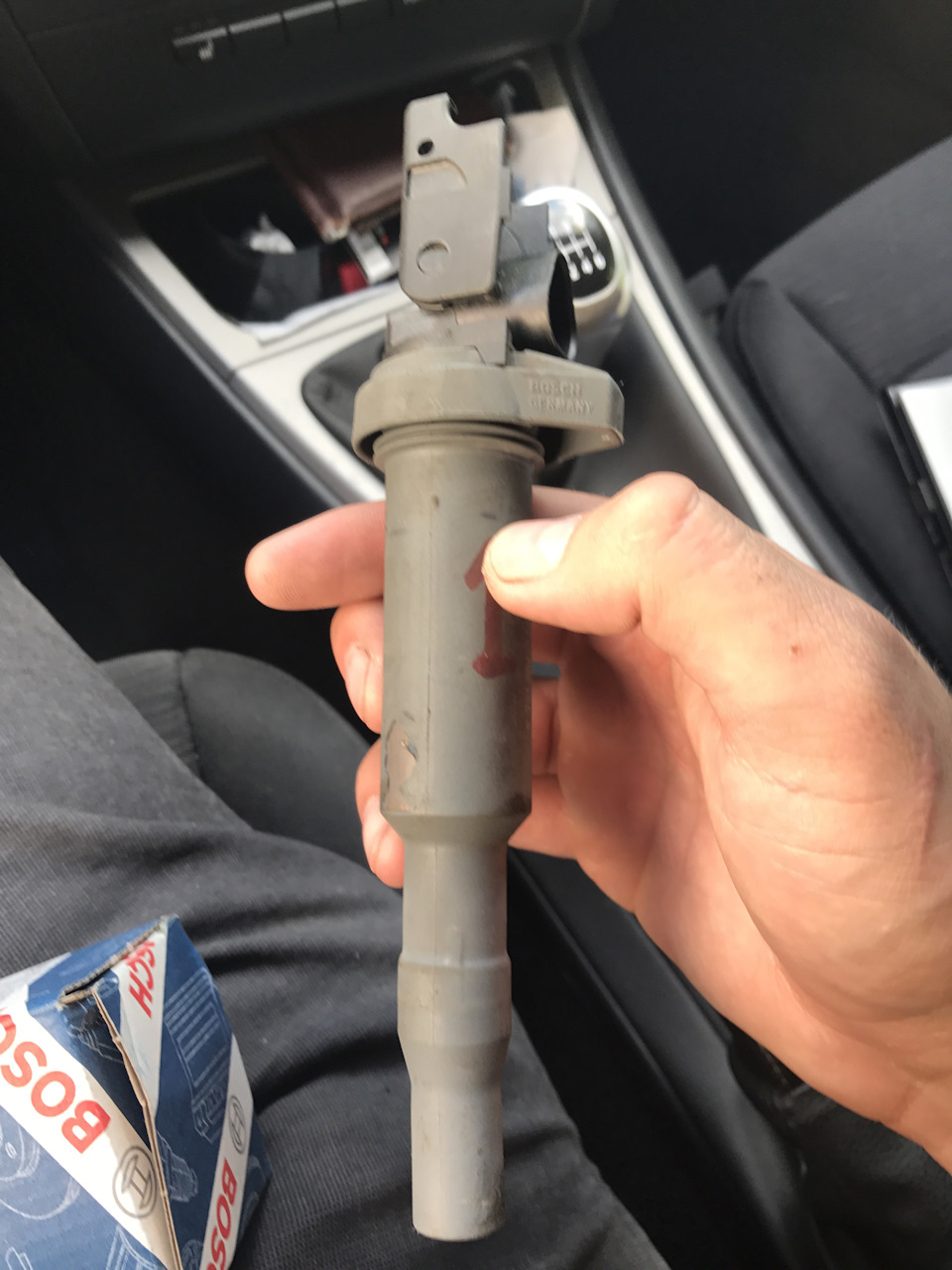

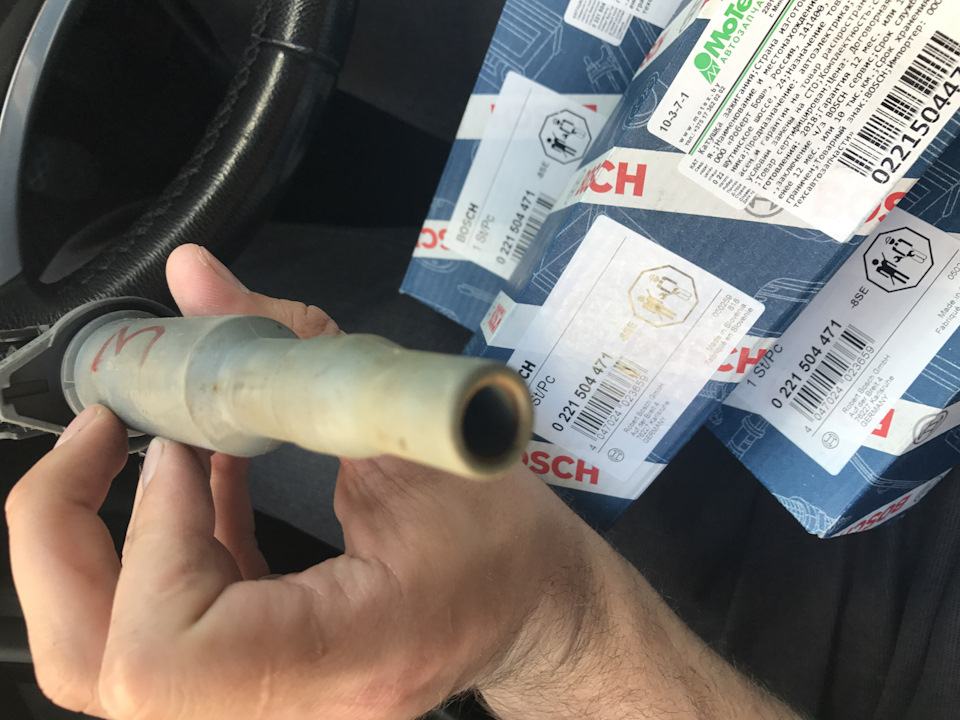

Замена катушек зажигания.

Компьютерная диагностика показывала пропуски зажигания в третьем цилиндре. Решил менять сразу 4 катушки так как говорят, что они все практически одинаково работают. Купил бош. В оригинале шёл тоже бош. После замены обнаружил, что 3 катушка была обуглена. И пахла гарью. Машина стала работать ровнен

Цена вопроса: 100 $ Пробег: 193 500 км

Как проверить катушку зажигания в авто

Если машина начала дергаться во время набора оборотов, а мотор сбоит, возможно, причина в катушке зажигания. Рассказываем, как она работает и как найти неисправность.

Обновлено: 01.12.2023

Что такое катушка зажигания и для чего она нужна

Катушка зажигания — компонент системы зажигания автомобиля, который трансформирует слабый ток от аккумулятора в мощный заряд для запуска двигателя.

Она отвечает за преобразование низковольтного напряжения в высокое, которое нужно для создания искр на свечах.

Без искры двигатель не будет запускаться, поэтому очень важно следить за состоянием детали, своевременно проходить проверки и ремонт.

Принцип работы катушки зажигания

Катушка состоит из двух обмоток, а также железного сердечника. В первичной обмотке небольшое количество витков толстого провода, а во вторичной — большое количество витков тонкого провода.

Первая обмотка подключена к аккумулятору и ключу зажигания. Когда ключ поворачивается, через нее проходит ток и создает магнитное поле. Это поле притягивает железный сердечник, который замыкает контакты на вторичной обмотке. В результате этого процесса создается высокое напряжение, и появляется искра.

Бензин зажигается, поршни приходят в движение, и двигатель автомобиля начинает работу.

Виды катушек зажигания

Катушки бывают трех основных типов: классические, индивидуальные и сдвоенные.

• классическая используется в старых автомобилях, где она обслуживает все цилиндры. Она устанавливается в распределителе зажигания и посылает искру на свечи с помощью проводов высокого напряжения. Импульс передаётся на каждую из свечей при помощи распределителя — трамблера. Механизм прерывателя состоит из вала с выступами (кулачками), которые двигаются в соответствии с вращением распределительного вала. Выступы давят на контакты, которые замыкают и размыкают цепь низкого напряжения, ведущую к катушке. В то же время «бегунок», расположенный на том же вале, передает высоковольтные сигналы к свечам, создавая искру в соответствующем цилиндре.
• индивидуальные — их ставят во всех современных автомобилях. Они обслуживают один цилиндр мотора. Индивидуальную катушку зажигания ставят сразу на свечу, за генерацию импульсов и их распределение отвечает ЭБУ — электронный блок управления. Индивидуальные катушки обеспечивают более точное распределение энергии и улучшают характеристики двигателя.
• сдвоенные — у таких катушек два вывода высокого напряжения. Одна такая катушка подает напряжение сразу на два цилиндра. Распределением импульса также занимается блок управления. Они обычно дешевле и проще в установке, но могут снижать эффективность работы мотора в автомобиле.

Признаки неисправности катушки

О проблемах с деталью обычно свидетельствуют несколько признаков:

1. Автомобиль не заводится вообще или запускается с трудом — особенно во влажную погоду.
2. Появились сбои в работе мотора.
3. Машина плохо разгоняется или дергается при наборе оборотов.
4. Повысился расход бензина
5. На приборной панели появился индикатор Check Engine.

Эти признаки появляются не только при проблемах с катушкой, но и при неисправных свечах. Рекомендуем провести проверку свечей и заменить их тоже, если необходимо.

Причины выхода катушки из строя

Несмотря на большой ресурс, деталь может сломаться из-за неправильных условий эксплуатации и внешних факторов.

Механические повреждения

Во время эксплуатации все детали изнашиваются, катушка не исключение. Появляются микротрещины, нарушается изоляция. Есть вероятность поломки из-за протекания масла через уплотнители в автомобиле.

Перегрев

Неисправность системы охлаждения, утечка тосола или недолив охлаждающей жидкости — главные причины перегрева. Чтобы катушка не вышла из строя раньше времени, периодически проводите проверку системы охлаждения двигателя и выбирайте только качественные антифризы.

Повреждение контактов

Во время дождей есть вероятность, что под капот попадет влага, которая может навредить контактам. Зимой — реагенты могут попасть на катушку и вывести соединения из строя.

Вибрация

Ее источник — головка блока цилиндров (ГБЦ). Чтобы уменьшить вред катушке от вибраций, следите за работой мотора — любые отклонения могут повредить детали.

Как проверить катушку зажигания на работоспособность

Прежде всего, необходимо знать, где находится деталь в автомобиле. Обычно она устанавливается на двигателе, рядом со свечами зажигания. Чтобы найти катушку быстро, обратитесь к руководству по эксплуатации вашего автомобиля.

Провести внешний осмотр

Часто определить поломку можно по визуальным признакам — изменению формы, цвета пластика, бороздкам на корпусе, следам плавления или возгорания. Сравните вашу с новой или исправной деталью из другого авто, чтобы убедиться в поломке.

Заменить катушку

По сути, это проверка методом «тыка» — придется поочередно вынимать и менять каждую деталь, чтобы найти неисправную. Вам понадобится новая катушка или рабочая из другого авто. Количество катушек соответствует числу цилиндров двигателя — если отключить одну из деталей, цилиндр будет работать с перебоями. Вы определите это по звукам и ритму работы мотора. Если при отключении очередной катушки ничего не изменилось — это нерабочая деталь.

Диагностика мультиметром

Для этого метода нужен мультиметр, отвертка, плоскогубцы, изолента и ключ для свечей зажигания.

• Отключите аккумулятор, чтобы избежать короткого замыкания.
• Вытащите катушку из двигателя. Она крепится болтами или гайками.
• Подключите черный провод мультиметра к отрицательной клемме, а красный провод – к положительной.
• Включите режим определения сопротивления — оно должно быть от 0,5 до 2 Ом. Если значение выходит за эти пределы, катушка может быть неисправна.
• Затем измерьте напряжение — нормальное значение находится в пределах 10-15 В. Если значения отличаются — возможен обрыв или короткое замыкание.
• Также, осмотрите провода, которые идут от катушки к свечам. Они могут быть повреждены или окислены — возникают проблемы с запуском. Замените поврежденные провода новыми.
• Поставьте деталь обратно и подключите аккумулятор.
• Заведите автомобиль и проверьте работу мотора. Если двигатель заводится без проблем, значит, катушка исправна. Если двигатель не завелся или работает со сбоями — возможна проблема в других компонентах системы. Обратитесь к механику для диагностики и ремонта.

Проверка на искру

1. Убедитесь, что зажигание включено.
2. Отсоедините провод от свечи зажигания и подключите его к катушке.
3. Прикоснитесь другим концом провода к массе автомобиля, например к двигателю.
4. Запустите мотор и наблюдайте за появлением искры.

Замена катушки зажигания

Вам потребуется набор инструментов и некоторые базовые знания о том, как работает система зажигания вашего автомобиля.

1. Отключите аккумулятор, чтобы предотвратить короткое замыкание и другие опасности при выполнении работ.
2. Найдите катушку зажигания: она обычно расположена на двигателе или рядом с ним. Она может быть закреплена болтами или винтами, поэтому вам, возможно, придется снять некоторые детали, чтобы получить к ней доступ.
3. Отсоедините проводку. Будьте осторожны, чтобы не повредить провода или клеммы. Запишите или сфотографируйте, как провода были подключены, чтобы вы могли правильно подключить новую катушку.
4. Снимите старую катушку зажигания, если она еще установлена. Обратите внимание на расположение и тип болтов или винтов, используемых для крепления, чтобы установить новую катушку правильно.
5. Установите новую деталь на место старой. Используйте новые болты или винты, если это необходимо. Подсоедините провода, следуя схемам, которые вы записали или сфотографировали ранее.
6. После подключения проводов убедитесь, что все соединения надежны и хорошо закреплены. При необходимости, используйте диэлектрическую смазку для улучшения контакта.
7. Наконец, подключите аккумулятор. Заведите машину и убедитесь, что нет пропусков зажигания.
8. Прокатитесь на авто и проверьте его производительность. Если проблема не устранена, возможно, вам потребуется ремонт других компонентов системы зажигания или обратиться к механику для диагностики.

Как вычислить умирающую катушку зажигания bmw e87

Исправить это недоразумение очень просто:
выберите в каталоге интересующий товар и нажмите кнопку «В корзину».

Общая сумма:

Признаки неисправности катушки зажигания

Признаки неисправности катушки зажигания

Катушка зажигания – элемент системы запуска двигателя, без которого было бы невозможно создание искры. Деталь характеризуется надежностью и простотой обслуживания. Однако, как и другие узлы, катушка зажигания может выходить из строя. Рассмотрим подробно признаки неисправности катушки зажигания.

Основные признаки, указывающие на неисправность катушки зажигания

Неполадки элемента проявляются постепенно и сопровождаются конкретными признаками:

1. возникновение загрязненного обратного выхлопа из-за попадания топлива в выпускной коллектор;
2. увеличение расхода топлива и повышение издержек на использование автомобиля;
3. нестабильное зажигание с пропусками;
4. полный отказ двигателя вследствие неправильного формирования искры;
5. общее снижение мощности силового агрегата;
6. неравномерная работа двигателя с рывками;
7. затрудненный запуск мотора;
8. сигнал контрольного индикатора, указывающий на проявление неполадок.

Рассмотрим каждую причину детально.

Обратный выхлоп

Загрязненный обратный выхлоп представляется едва ли не самым ярким симптомом неполадки. Проявляется признак на ранней стадии, когда элемент еще находится в работоспособном состоянии. Неравномерное воспламенение топлива приводит к тому, что его часть попадает в глушитель. В результате из выхлопной трубы появляется темный дым, обладающий характерным запахом бензина.

Увеличение расхода топлива

Увеличение общего расхода топлива также может указывать на неисправность. Это связано с потерей автомобилем изначальной динамики, из-за чего водитель начинает сильнее давить на педаль газа и тем самым увеличивать потребление бензина. Растущие расходы на заправках станут явными.

Возникновение пропусков зажигания

Катушка зажигания является частью системы воспламенения топлива. И если деталь выйдет из строя, бензин перестанет загораться безотказно. Появятся пропуски зажигания, сопровождающиеся характерным треском. Пропуски негативно влияют на работу мотора, который во время движения перестает работать равномерно. Появляются рывки и сильные вибрации даже на холостых оборотах.

Полная остановка мотора

Серьезным признаком считается то, что автомобиль сам глохнет во время движения. Нестабильное образование искр и пропуски в воспламенении топлива могут стать причиной полной остановки силового агрегата. И заново запустить мотор может быть очень непросто.

Падения мощности и регулярные рывки при работе двигателя

Рывки и нестабильности во время работы мотора указывают на неполадки с катушкой зажигания. Двигатель перестает работать нормально, начинает вибрировать, трещать на холостых оборотах. Все сказывается на мощности, которая существенно снижается по сравнению с обычным показателем. Автомобилем становится уже не так удобно пользоваться. Появляются сложности со скоростными обгонами.

Эти признаки связаны с пробоем. Повреждения обмотки элемента приводят к передаче части электричества на корпус. Свечи перестают получать нужный объем энергии и уже не могут быстро управлять мощностью мотора.

Сложности с запуском двигателя

Так как катушка зажигания связана с узлом запуска двигателя, то любые неисправности элемента отражаются на всей системе. Если элемент был всего один, то его поломка лишит возможности получить искру для воспламенения топлива. Несмотря на вращение коленчатого вала, запуск силового агрегата осуществить не удастся.

Горящая контрольная индикация

За передачу сигналов о возникновении неполадок в автомобиле отвечает контрольный индикатор. Check Engine позволит быстро выявить поломку. После загорания лампочки необходимо провести диагностику автомобиля на предмет конкретных неисправностей.

Разновидности катушек зажигания

Все размещаемые в автомобилях катушки зажигания рассматривают в рамках трех категорий:

1. Одиночные. Активно встраиваются в системы зажигания с распределителем. Имеют металлический сердечник и предполагают заполнение внутреннего пространства трансмиссионным маслом, которое не дает узлу перегреваться во время работы.
2. Сдвоенные. Размещаются в автомобилях с четырехцилиндровыми двигателями без распределителя. Имеют две части, каждая из которых подает электрический ток на два цилиндра.
3. Индивидуальные. Популярное решение, предусматривающее подачу отдельных искр на каждую свечу. Может использоваться на двигателе внутреннего сгорания любой конструкции. Индивидуальная катушка состоит из двух сердечников, а также первичной и вторичной обмоток.

Индивидуальные элементы не зря являются самыми востребованными, поскольку обладают целым рядом преимуществ. Они достаточно надежны, долговечны, легко ремонтируются, работают с минимальными электрическими помехами. К тому же поломка одной индивидуальной катушки не станет причиной полной остановки двигателя, так как оставшиеся элементы продолжат подавать импульсы.

Мониторинг состояния катушек

Как только появились первые симптомы неисправности, можно переходить к более детальной диагностике. Прежде всего проводится осмотр узла на предмет выявления характерных признаков:

1. Дорожки пробоя. Темные полосы, по которым проходит ток.
2. Места перегрева. Деформированные элементы или подтеки на корпусе.
3. Потемнение разъемов. Высокие температуры и частые подгорания приводят к изменению цвета всех находящихся поблизости элементов.
4. Наличие загрязнений. Остатки грязи, масла или воды нередко становятся каналами для прохождения тока.

Если в системе используются индивидуальные катушки, можно поменять их местами для выявления вышедшей из строя детали. Также можно воспользоваться мультиметром, который для этого переводится в режим омметра. С его помощью замеряется сопротивление всех обмоток.

Сопротивление первичной обмотки должно находиться в пределах 0,4-7 Ом. Замеры делаются между контактами, к которым обычно подключаются провода низкого напряжения. Сопротивление вторичной обмотки должно быть гораздо выше. Нормативный показатель обычно составляет 5-18 кОм. Причем для индивидуальных элементов сопротивление на вторичной обмотке может достигать 200-500 кОм.

Полученные в ходе измерений показатели сопротивления сравнивают с нормативными. По итогам сравнения практически всегда выявляют вышедшую из строя катушку.

Почему катушка зажигания выходит из строя

Принцип работы всех современных катушек зажигания один и тот же. Поэтому и причины поломки чаще всего одинаковы для разных видов оборудования. В качестве основных факторов, влияющих на работоспособность деталей, выделяют:

1. Перегрев. В процессе работы обмотки деталей постоянно нагреваются. Если температура станет выше допустимой, может возникнуть дефект изоляции. После этого формируется пробой или короткое замыкание.
2. Механическое повреждение. Катушки вполне могут соприкасаться с другими элементами автомобиля. Если узлы эксплуатируются слишком интенсивно, обмотки могут быть повреждены.
3. Формирование токопроводящих каналов. Вытекшее масло, попавшая внутрь вода или грязь вполне могут создать каналы, через которые будет проходить ток. Это приводит к потере мощности, коротким замыканиям и тому подобным проблемам.

Профилактика поломок

Чтобы продлить срок эксплуатации деталей и предупредить появление серьезных проблем в системе, необходимо следовать рекомендациям по эксплуатации деталей:

1. Устанавливать запчасти необходимо на штатные крепления. Рядом с элементом не должно быть других деталей автомобиля, которые будут препятствовать правильному воздухообмену и отводу лишнего тепла.
2. Важно регулярно обслуживать узел. С элементов удаляются все загрязнения и излишки масла. Это же касается свечей и высоковольтных проводов.
3. Желательно не использовать катушки, имеющие потрескавшиеся или дефектные наконечники. Они могут быть работоспособными, однако даже мелкие дефекты сказываются на стабильности работы узла.
4. Наиболее эффективный способ восстановить катушку зажигания – заменить ее. Эти детали можно ремонтировать, но подвергшиеся ремонту элементы менее долговечны.

Чем раньше будет определена неполадка с катушкой зажигания, тем легче и дешевле обойдется ремонт. Надо регулярно проводить диагностику автомобиля и вовремя выявлять все признаки, указывающие на поломку узла.
