Где скачать объекты ARCHICAD
Из этой статьи вы узнаете ещё больше о библиотеке ARCHICAD. Поговорим о том, как загружать объекты в библиотеку. Также покажу, откуда можно скачать модели для ARCHICAD.
В стандартной библиотеке ARCHICAD много качественных параметрических объектов, но их не всегда достаточно. Поэтому часто приходится загружать дополнительные библиотечные элементы.
Ресурсов, на которых можно бесплатно скачать параметрические модели для ARCHICAD, не так много. Мы разберём основные из них.
Также для использования в ARCHICAD хорошо подходят модели из SketchUp. Но давайте сначала узнаем, как загружать объекты в библиотеку. Если вы ещё не разбирались с библиотекой в ARCHICAD, рекомендуем прочитать статью «Библиотека ARCHICAD».
Полное обучение: «Использование Archicad на 100%»
Как загрузить объект в ARCHICAD
Допустим, вы уже скачали какой-то объект для ARCHICAD. Он может иметь один из двух форматов: .*gsm или .*lcf. В библиотеку они загружаются по-разному.
Стандартный формат объекта в библиотеке – это gsm.
Любые объекты лучше всего загружать через «Менеджер Библиотек».
Перейдем в меню «Файл» → «Библиотеки Объекты» → «Менеджер Библиотек».
В открывшемся меню увидим две папки: «Вложенная Библиотека» и «Библиотека ARCHICAD 23».
Так как все загружаемые объекты помещаются в папку «Вложенная Библиотека», кликаем по ней два раза, чтобы перейти в нее.
Чтобы загрузить объект, нужно кликнуть на иконку стула со стрелочкой. Откроется файловый менеджер. Через него находим нужный объект на своем ПК и кликаем по нему два раза.
Теперь объект загружен в библиотеку. В окне менеджера библиотек жмем «ОК», чтобы сохранить изменения и выйти.
Библиотечный элемент в моем примере доступен через команду «Объект». Его можно найти в папке «Вложенная Библиотека».
Загруженный библиотечный элемент не всегда будет доступен для команды «Объект». Это зависит от типа загружаемого элемента. Например, это может быть «Окно», «Дверь» или «Источник Света». Он будет доступен через соответствующую команду, но не через «Объект».
С форматом lcf все немного сложнее. Дело в том, что это контейнер для объектов. В нем может содержаться множество различных объектов в формате gsm, файлы глобальных настроек, а также различные текстуры или изображения для интерфейса библиотечного элемента.
Чтобы загрузить .*lcf в библиотеку, нужно перейти в меню «Менеджер Библиотек» на вкладку «Библиотеки Проекта». Затем кликнуть на кнопку «Добавить…», она находится справа внизу. В открывшемся окне найти необходимый файл и кликнуть по нему два раза.
В окне менеджера библиотек нажать «ОК», чтобы сохранить изменения.
Но есть один важный момент. Таким способом lcf лучше не загружать. Потому что могут возникать дубликаты в библиотеке текстур и элементов.
Лучше всего сначала извлечь контейнер .*lcf. Перейдите в меню «Файл» → «Библиотеки Объекты» → «Извлечь Контейнер». В открывшемся окне выбираем нужный файл контейнера, кликаем по нему два раза. Откроется следующее окно, где указываем папку для сохранения файлов контейнера. Жмем «ОК».
Тогда этот файл просто превратится в обычную папку с подэлементами. После этого загружаем эту папку в библиотеку, также как и обычный контейнер .*lcf, а можно просто найти объект .*gsm и загрузить только его.
Вы можете не загружать сам объект в библиотеку. Можно просто положить его в папку. А потом загрузить ее в библиотеку через «Менеджер Библиотек». Кликнув на кнопку «Добавить…».
Тогда объекты будут храниться не в библиотеке проекта ARCHICAD, а на вашем ПК. Если открыть этот проект на другом компьютере эти библиотечные элементы не загрузятся.
Этого можно избежать, просто сохраните файл как архивный. Перейдите в меню «Файл» → «Сохранить как…» → «Архивный проект PLA».
Теперь вы знаете, как загружать объекты в ARCHICAD.
Давайте посмотрим, где можно их скачать.
BIM Components
Преимущество этого ресурса в том, что объекты из него загружаются прямо в ARCHICAD.
Перейдите в окно параметров нужного инструмента и введите в строке поиска название объекта.
Объекты с ресурса BIM Components будут отображаться в окне предпросмотра с соответствующей иконкой в правом нижнем углу. Его можно загрузить в библиотеку, нажав на кнопку «Загрузить и Вложить».
Чтобы загружать объекты с BIM Components, нужно подключение к интернету.
Загружать объекты таким способом не всегда удобно. Вы можете перейти на сайт BIMobject Cloud, найти необходимый объект и просто перенести его в окно ARCHICAD.
Как видите я загрузил объект окна, поэтому он доступен через инструмент «Окно».
Чтобы загружать некоторые объекты с сайта BIM Components, нужно зарегистрироваться и войти в учетную запись.
BIMobject Cloud
На сайте BIMobject Cloud есть около 50 тыс. различных параметрических объектов для ARCHICAD. В основном это объекты от производителей.
Чтобы загружать объекты с этого ресурса, нужно обязательно зарегистрироваться и войти в свой аккаунт. Затем скачиваем необходимый объект и загружаем его.
Применяем способ загрузки в зависимости от формата объекта .*gsm или .*lcf. Выше говорили о том, как загружать объекты в ARCHICAD.
3D Warehouse – модели SketchUp
Ещё один хороший ресурс с моделями, которые подходят для ARCHICAD – 3D Warehouse. Можно загружать модели SketchUp сразу в ARCHICAD в формате .*skp.
Для этого понадобится зарегистрироваться на сайте 3D Warehouse .
Затем скачиваем подходящую модель в формате «SketchUp 2017 Model». Чтобы загрузить модель в ARCHICAD, открываем план этажа и просто перетаскиваем файл модели в 2D окно.
Любая модель, загруженная таким способом, будет доступна через инструмент «Объект». Конечно, она не будет параметрической. Но для нужд дизайн-проекта это не всегда нужно.
Если вы заметили, у модели, которую я загрузил, много лишних линий как в 2D так и в 3D. Их можно убрать, оптимизировав модель.
Как это сделать показано в нашем бесплатном марафоне «Создание дизайн-проекта квартиры в ARCHICAD». Там есть целый раздел, посвященный работе с объектами и моделями. Поэтому регистрируйтесь и проходите уроки бесплатно!
Теперь вы умеете загружать модели в ARCHICAD. А также знаете, где их брать. Если вам этого не достаточно, вы можете ознакомиться со списком сайтов с объектами для ARCHICAD.
Освойте Archicad на 100%
Изучите BIM-моделирование от A до Я. Создайте проект от настройки интерфейса до печати готового альбома проектной документации. Курс бестселлер от AMS³
Вложенная библиотека archicad где находится

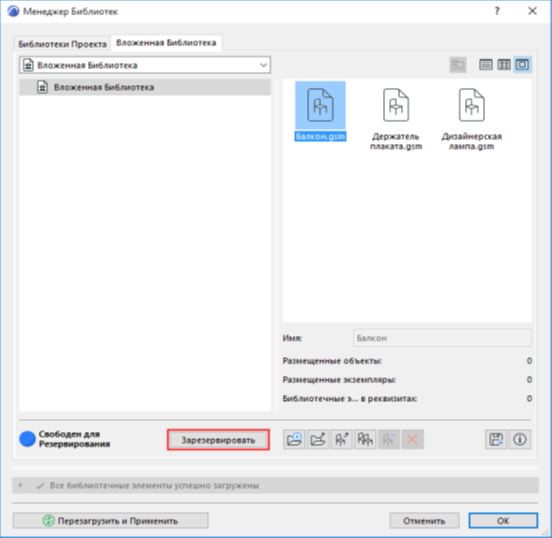

Вложенная Библиотека предназначена для хранения специфических и индивидуальных объектов непосредственно в проекте (в файловой системе или на BIMcloud). Это гарантирует постоянную доступность и возможность редактирования данных объектов.
Вложенная Библиотека может содержать:
• файлы объектов, созданных для конкретного проекта (например, Этикетки, Лестницы, Фермы, Специальные Объекты и компоненты Специальных Окон/Дверей);
• Файлы изображений, загруженные для использования в качестве текстур Покрытий или для других целей;
• Любые файлы объектов, добавленные в библиотеку, включая объекты, загруженные с сайта BIMcomponents.com
• Загруженные файлы .txt, выполняющие роль макросов.
Примечание: В проектах Teamwork можно использовать только Схемы Ведомостей, загруженные во Вложенную Библиотеку.
• Вложенная Библиотека не может содержать файлы .lcf (Файлы Контейнеров Библиотек)
• Папка архива (.pla), используемая в качестве Связанной Библиотеки, не может использоваться в качестве корневой (то есть располагаться в верхней части иерархии библиотеки). Любые файлы .pla, находящиеся на нижних уровнях иерархии игнорируются.
Все элементы папки, выбранной на вкладке Содержимого Вложенной Библиотеки, отображаются в правой панели Менеджера Библиотек.
Вложенные объекты могут использоваться только в том проекте, в который они загружены. В этом заключается их основное отличие от объектов Связанных Библиотек или Библиотек BIMcloud, доступных для использования во множестве проектов. Удаление объекта из Вложенной Библиотеки приводит к полному удалению файла. Если вы редактируете скрипт вложенного объекта, то эти изменения происходят именно во Вложенной Библиотеке конкретного проекта.
Информация о выбранных объектах (наименование, количество размещенных экземпляров и т.д.) отображается в нижней части диалога.
Вложенная библиотека archicad где находится
Развернуть текстовое описание ➡️
Пользователи часто сталкиваются с тем, что наполнение программы недостаточно разнообразно. Хочется добавить других объектов, более красивой мебели для интерьера и декора.
Рассмотрим в уроке, что представляет из себя библиотека программы, как подгрузить новые объекты и в каком виде, в основном, бывают скачанные объекты, что делать, если объект пропал из проекта и где его потом найти. А также, чем вложенная библиотека отличается от Библиотеки ARCHICAD.
Урок поможет понять структуру библиотеки и облегчить ее использование. 00:22 Где находится библиотека ARCHICAD
00:30 Что представляет из себя Менеджер Библиотек
01:03 Разница Библиотеки ARCHICAD и Вложенной Библиотеки
01:45 Подробнее о Библиотеке ARCHICAD
03:18 В каком виде бывают скачанные объекты
03:55 Как добавить папку с объектами
05:17 Где найти добавленные объекты
07:00 Почему может потеряться объект из проекта
07:48 Обновление библиотеки
08:24 Как найти потерянный объект
08:50 Как добавить один объект
09:08 Подробнее о Вложенной Библиотеке
Расскажите об этой новости своим друзьям или коллегам.
Менеджер библиотек ArchiCAD
В Менеджере Библиотек (Файл > Библиотеки и Объекты > Менеджер Библиотек) также приводится список отсутствующих или устаревших Библиотек и Библиотечных Элементов и информация о способах устранения этих проблем.
Открытие Менеджера Библиотек
Выполните одно из следующих действий:
• Активируйте команду Файл > Библиотеки и Объекты > Менеджер Библиотек
• Сделайте щелчок правой кнопкой мыши на любом Библиотечном Элементе в диалоге Параметров Объекта и активируйте команду Показать в Менеджере Библиотек

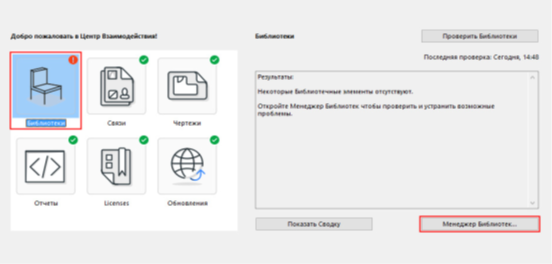

• В Центре Взаимодействия (Файл > Информация > Центр Взаимодействия) откройте вкладку Библиотек, чтобы ознакомиться с возможными проблемами. Затем нажмите кнопку Менеджер Библиотек
Откройте Менеджер Библиотек при помощи выпадающего меню, находящегося в Информационном Табло любого Библиотечного Элемента

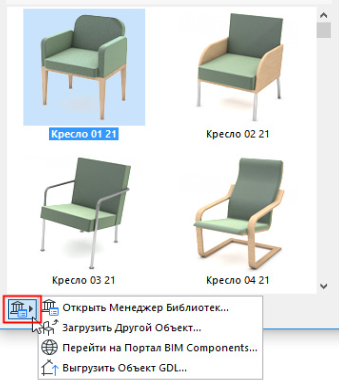

- Воспользуйтесь значком Менеджера Библиотек, находящимся в диалоге Параметров любого Объекта
- Выбрав библиотечный элемент, активируйте команду меню Файл>Библиотеки и Объекты>Показать в Менеджере Библиотек

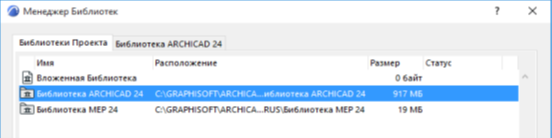

Список Библиотек Проекта

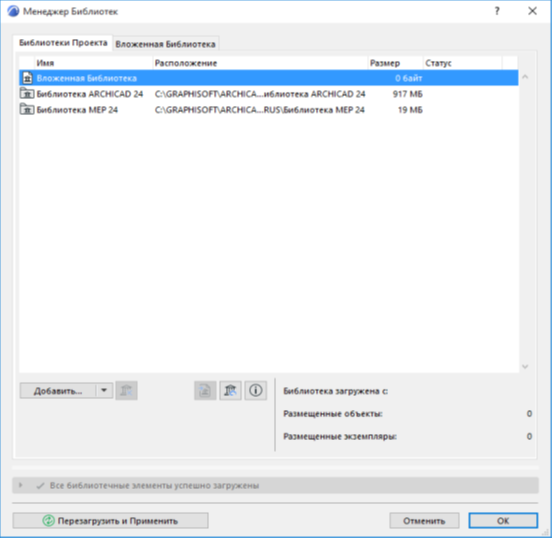

На вкладке Библиотеки Проекта отображаются все библиотеки с указанием их мест расположения, размеров и статуса состояния на сервере (по возможности).
Библиотеки разных типов (Связанные, Вложенная и Библиотеки BIMcloud) помечаются разными пиктограммами.
Примечание для пользователей Teamwork: Резервирование Списка Библиотек на вкладке Библиотеки Проекта позволяет добавлять или удалять библиотеки из списка. При этом вы не можете редактировать содержимое библиотек. Чтобы сделать это, перейдите на вкладку содержимого выбранной библиотеки, зарезервируйте присутствующие здесь элементы и отредактируйте их.

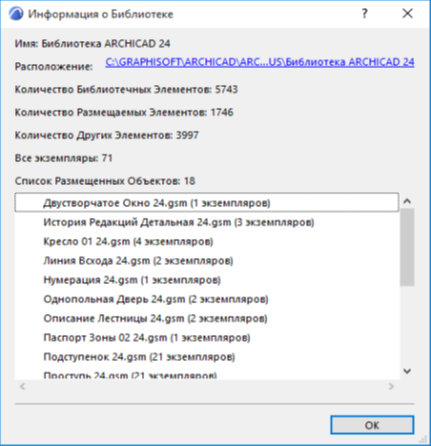

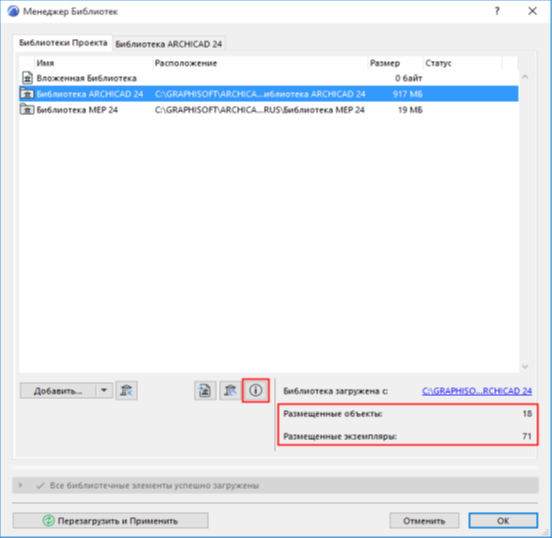

Выбрав библиотеку, можно нажать кнопку Информации, чтобы получить доступ к информации о библиотеке.
Просмотр содержимого выбранной Библиотеки

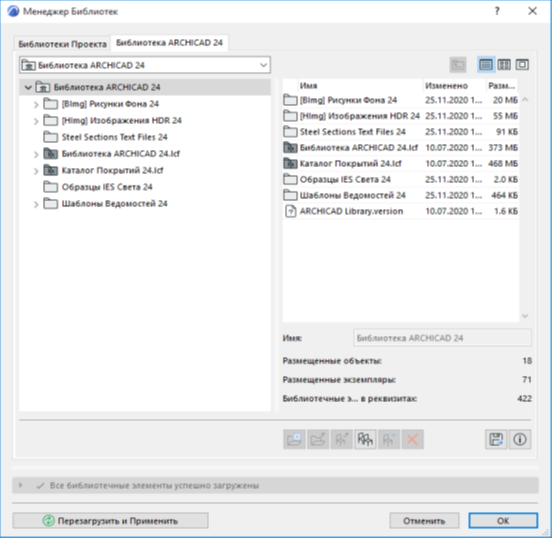

Чтобы увидеть содержимое библиотеки:
1. На вкладке Библиотеки Проекта выберите из списка нужную библиотеку.
2. Сделайте на ней двойной щелчок (или сделайте щелчок на названии правой вкладки), чтобы увидеть содержимое библиотеки:
Примечание: Имена файлов, состоящие только из расширений (таких как “.gsm” или “.DS_STORE), не отображаются в Менеджере Библиотек

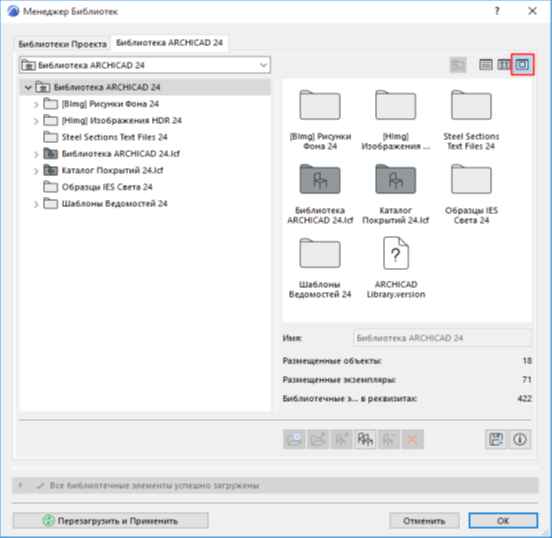

Кнопка Информации позволяет увидеть крупное изображение предварительного просмотра выбранного библиотечного элемента.
Доступ и управление содержимым Библиотек
Папки Связанных Библиотек нельзя редактировать на вкладке Содержимого. При выборе элементов Связанной Библиотеки все команды управления становятся недоступны. Исключение составляют только кнопки Дублирования, Экспорта и Информации. Для редактирования содержимого Связанных Библиотек следует использовать файловый менеджер операционной системы.

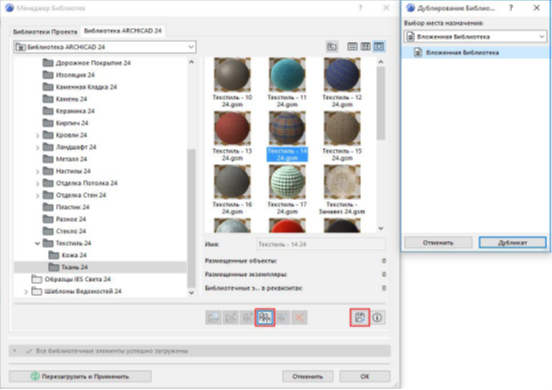

Однако вы можете Дублировать или Экспортировать копию Библиотечного Элемента (например, покрытия) в любую папку, чтобы затем отредактировать его во внешнем приложении (например, в Photoshop). Затем отредактированный элемент можно Добавить в библиотеку.
Примечание для пользователей Teamwork: Чтобы отредактировать какой-либо элемент библиотеки, выберите его на вкладке Содержимого и добавьте в свое рабочее пространство.
Зарезервированные вами Библиотечные Элементы помечаются зелеными точками. Вновь создаваемые папки и Библиотечные Элементы, пока не отправленные на сервер, также помечаются зеленой точкой.
