2.5.5. Подрулевой переключатель стеклоочистителей и стеклоомывателей
Рис. 1.23. Положения подрулевого переключателя стеклоочистителя с прерывистым режимом работы: 0 — выключено; I — прерывистый режим работы щеток; 1 — нормальная скорость щеток; 2 — максимальная скорость щеток; — включение щеток на один цикл; А — кольцевой выключатель стеклоочистителя и стеклоомывателя заднего стекла
В зависимости от положения подрулевого переключателя стеклоочистителей может быть включен один из следующих режимов (рис. 1.23):
2 — максимальная скорость (при интенсивных осадках);
1 — нормальная скорость (при умеренном дожде);
I — прерывистый режим работы;
0 — выключен;
$ — включение на один цикл (нажать вниз).
Автоматический режим работы стеклоочистителей ветрового стекла
Рис. 1.24. Положения подрулевого переключателя стеклоочистителя с автоматическим режимом работы: 0 — выключено; AUTO — прерывистый режим работы щеток; 1 — нормальная скорость щеток; 2 — максимальная скорость щеток; $ — включение щеток на один цикл; А — кольцевой выключатель стеклоочистителя и стеклоомывателя заднего стекла
В зависимости от положения подрулевого переключателя стеклоочистителей может быть включен один из следующих режимов (рис. 1.24):
2 — максимальная скорость (при интенсивных осадках);
1 — нормальная скорость (при умеренном дожде);
AUTO — автоматический режим работы;
0 — выключен;
$ — включение на один цикл (нажать вниз).
Работа стеклоочистителя ветрового стекла
В положении «1» или «2» (см. рис. 1.23, 1.24) в случае остановки автомобиля стеклоочиститель автоматически переходит в более медленный режим работы, но как только автомобиль вновь приходит в движение, стеклоочиститель возвращается к более быстрому режиму.
В положении «I» («Прерывистый режим») скорость работы стеклоочистителя пропорциональна скорости движения автомобиля.
В положении «AUTO» («Автоматический режим») скорость работы стеклоочистителя пропорциональна интенсивности осадков.
ПРИМЕЧАНИЕ
Если после выключения зажигания прошло более 1 мин, а стеклоочиститель был включен, включите его повторно. Для этого сначала переместите рычаг в любое положение, а затем — в желаемое.
Автоматический режим работы стеклоочистителя
В положении «AUTO» частота взмахов щеток автоматически регулируется в зависимости от интенсивности осадков.
Контроль исправности
При включении автоматического режима на экране появляется сообщение «Стеклоочиститель работает в автоматическом режиме».
При выключении автоматического режима стеклоочистителя звучит сигнал зуммера.
В случае неисправности прозвучит сигнал зуммера, а на многофункциональном дисплее появится сообщение «Неисправен автоматический режим стеклоочистителя».
При включенной функции «AUTO» стеклоочиститель будет работать в прерывистом режиме.
ПРЕДУПРЕЖДЕНИЕ
Для проверки работоспособности системы обратитесь на сервисную станцию Peugeot.
ПРЕДУПРЕЖДЕНИЕ
Не закрывайте датчик дождя, расположенный на ветровом стекле за зеркалом заднего вида.
При мойке автомобиля в автоматической моечной установке выключите зажигание или переведите рычаг управления стеклоочистителем в положение, при котором автоматический режим выключен.
Стеклоомыватель ветрового стекла и омыватель фар
Подрулевой переключатель переместите к рулевому колесу — очистители и омыватель включаются на определенный промежуток времени.
Омыватель ветрового стекла и смыватель фар включаются одновременно на 2 с только при включенном ближнем или дальнем свете фар.
Стеклоочиститель заднего стекла
Поверните кольцевой выключатель А (см. рис. 1.23, 1.24) до первого щелчка, чтобы включить прерывистый режим работы стеклоочистителя заднего стекла.
Стеклоомыватель заднего стекла
Поверните кольцевой выключатель А (см. рис. 1.23, 1.24) за пределы первого щелчка — стеклоомыватель и стеклоочиститель заднего стекла включатся на определенный отрезок времени.
Установка щеток в положение для их замены и обслуживания ветрового стекла
До истечения первой минуты после выключения зажигания переведите рычаг включения стеклоочистителя в любой режим — при этом щетки стеклоочистителя займут положение посередине ветрового стекла и остановятся. Это позволяет вымыть ветровое стекло, заменить щетки или парковать автомобиль на морозе.
Чтобы уложить щетки в исходное положение, включите зажигание, а затем — выключатель стеклоочистителя.
Не работают дворники BMW e39.Решение
Итак, дело было так…После покупки авто была проблема со стеклоочистителями, а именно: Дворники работают только в последнем положении в течении минут 5, после останавливаются там где захотят.Возврат дворников в нижнее положение отсутствовал.Стал мониторить эту проблему, и как выяснилось такая проблема нередкая, так как машина неновая. Но самое обидное что проблема у людей есть, но конкретного решения нету, именно поэтому постараюсь описать всю ситуацию подробно. Начал я конечно с малого, раз не работают передачи, решил поменять реле стеклоочистителя, которое находится под пассажирским салонным фильтром (светло-коричневого цвета).Цена вопроса нового 850рублей. Заказал, поставил, хрен=)(ничего не изменилось).Стал думать на подрулевой переключатель, который проверил очень просто а именно, померил напряжение на фишке подходящей непосредственно к мотору стеклоочистителя.Попеременно включал передачи дворников и смотрел как меняется напряжение (Там 4-ре контакта, один из которых ПЛЮС и как мне показалось три различных МИНУСА, которые как раз и управляются под рулём).Померил, всё хорошо, напряжение появляется и тд…Далее остался последний вариант, непосредственно сам моторчик стеклоочистителя.Проверил я его просто путём замены на заведомо рабочий, другого не придумал.Что бы добраться до фишки моторчика достаточно снять водительский салонный фильтр с корпусом (5 мин.)Далее…
ЗАМЕНА МОТОРЧИКА СТЕКЛООЧИСТИТЕЛЯ BMW E39(без фоток, руки были грязные).Сразу скажу процедура несложная, если руки растут из правильного места.Поехали:
1.Снимаем салонные фильтры вместе с корпусами (С двух сторон).
2.Снимаем воздуховоды подходящие к салонным фильтрам.
3.Снимаем дворники.У меня это получилось просто( Открутил гайки, пшикнул WD-40, пошатал немного руками, Всё!)
4.Аккуратно снимаем пластиковое «ЖАБО»(пластик находящийся в нижней части лобового стекла).Держится оно на пластиковых пистонах, которые откручиваются крестовой отвёрткой.
5.Надеюсь тут будет понятно: Снимаю пластик.который находится под корпусом ВОДИТЕЛЬСКОГО салонного фильтра.(ключ на 10, один болт).
6.Снимаем трапецию дворников вместе с мотором стеклоочистителя ( 4-ре болта Торкса 30-40, не помню точно.Два со стороны водителя, один в центре, один с пассажирской).
7.Вынимаем трапецию дворников с мотором.
8.Откручиваем три болта на 10 крепления мотора к трапеции, и одну центральную гайку на 13(Вроде).Тут ВНИМАНИЕ: Трапецию дворников, как мне показалось! лучше отсоединять от мотора в положении когда дворники (как бы) в КРАЙНЕМ НИЖНЕМ ПОЛОЖЕНИИ.
9.Новый моторчик дворников предварительно переведите в положение когда дворники опущены( Подлючите к фишке и нажмите один раз смахнуть дворниками из салона).
10.Далее установите новый моторчик в тоже положение как стоял старый, затяните три болта на 10 и один на 13(Вроде).
11.Сборку производите в обратно порядке.На все дела затратил примерно 90 минут.
Как-то так.Описал как смог, отвечу на вопросы.Всем мир!
Цена вопроса: 1 500 ₽
14 мая 2016 Метки: своими руками

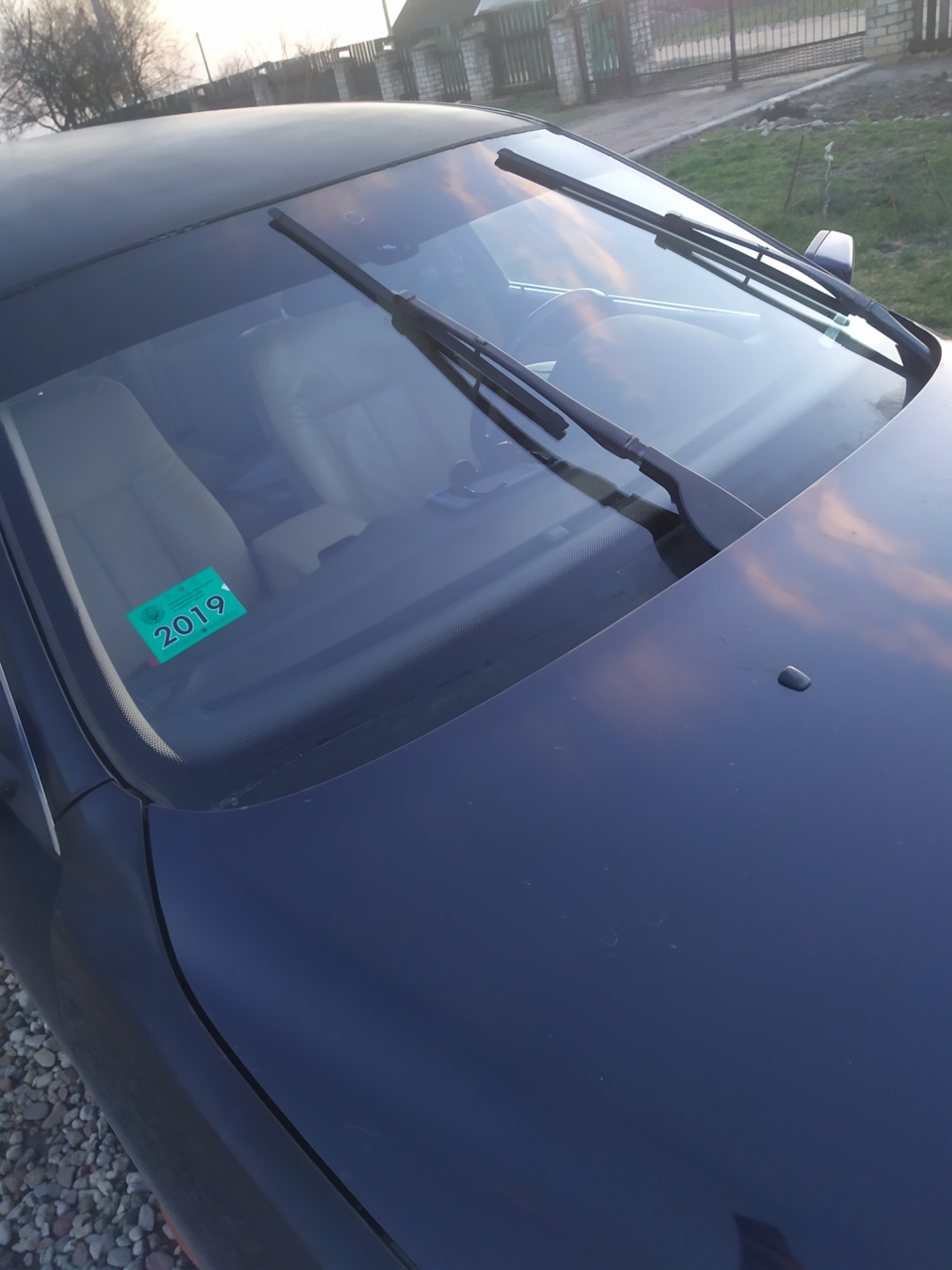

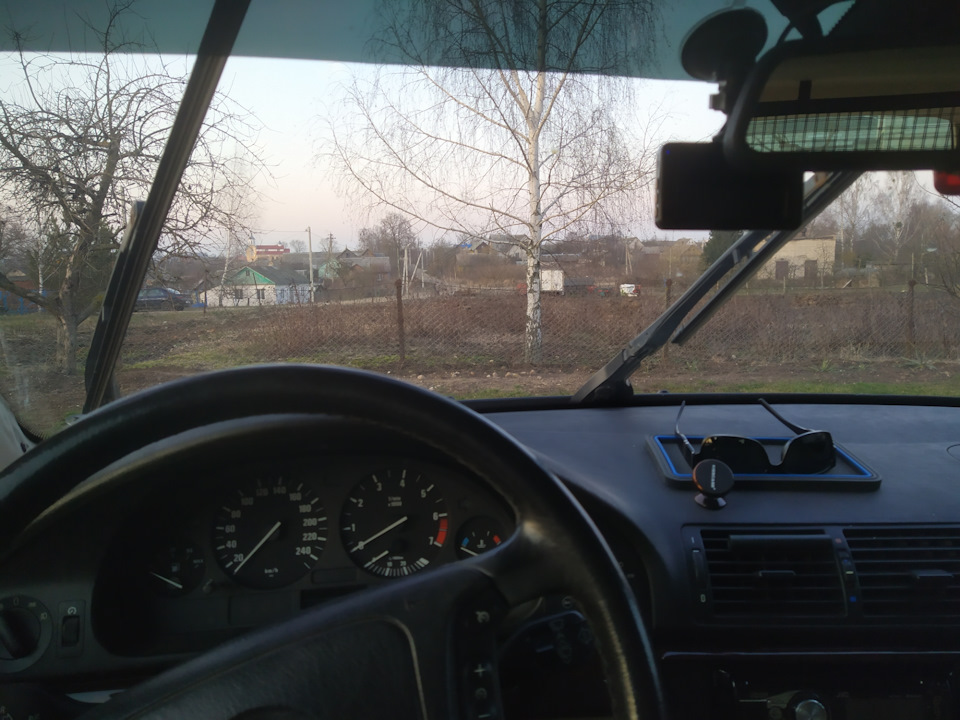

Дворники вверх
Наткнулся тут на интересную функцию — дворники в сервисный режим или «зимний» режим — «ABKLAPPSTELLUNG». Вроде когда они в таком положении вода не стекает на них и не примерзают к стеклу.
Решил попробовать. Закодировал. Работает так — когда включен прерывистый режим дворников и выключаешь зажигание — дворники подымаются вверх. Если оставлять рычажок в прерывистом положении, то при включении зажигания они вернутся вниз. Если после выключения зажигания и поднятия дворников выключить прерывистый режим, то дворники не опустится при включении зажигания. Для того если мало ли они прилипнут и в таком положении!
Пока снега у нас нет, но с первым снегом обязательно проверю!
9 февраля 2020 Метки: электроника
Зачем и почему дворники работаю прерывисто?
Прерывистый режим работы дворников, представляет собой особую настройку, которая позволяет автоматически регулировать частоту работы дворников в зависимости от интенсивности осадков.
В большинстве автомобилей прерывистый режим стеклоочистителей активируется с помощью специального переключателя, расположенного на рулевой колонке или на панели приборов. Как правило, у водителя есть возможность выбрать различные уровни частоты работы дворников, которые соответствуют разным условиям погоды и осадков.
В некоторых современных автомобилях используется датчик дождя, который автоматически регулирует частоту работы дворников в зависимости от интенсивности дождя. Такой датчик обычно располагается на ветровом стекле, и когда он обнаруживает капли воды, автоматически активирует дворники и регулирует их скорость.
Преимущества использования прерывистого режима работы дворников
Прерывистый режим работы стеклоочистителей имеет ряд преимуществ:
- Адаптация к погодным условиям: прерывистый режим позволяет водителю выбрать наиболее подходящую частоту работы дворников, исходя из интенсивности осадков. В легкий дождь достаточно медленного режима, чтобы обеспечить чистое стекло, в то время как при сильных дождях или снегопаде требуется более интенсивное включение дворников.
- Экономия энергии: дворники работают только при необходимости, что снижает энергопотребление и продлевает срок службы аккумулятора.
- Увеличение срока службы дворников: прерывистый режим работы позволяет снизить износ и увеличить срок службы дворников. Постоянный режим работы приводит к их быстрому износу, что требует регулярной замены. В прерывистом режиме дворники работают только при необходимости, что снижает нагрузку на механизм и лезвия.
- Меньше отвлекающих факторов: прерывистый режим работы дворников позволяет водителю сосредоточиться на дороге, меньше отвлекаясь на щетки стеклоочистителя.
В целом, прерывистый режим работы стеклоочистителей является удобной и полезной функцией, которая способствует безопасности и комфорту водителя во время движения автомобиля в различных погодных условиях. Применение этой функции позволяет сэкономить энергию, продлить срок службы дворников и улучшить видимость, что важно для поддержания безопасности на дороге в различных погодных условиях.
Не работает прерывистый режим дворников — обзор возможных причин
Если прерывистый режим работы дворников не работает, это может быть вызвано различными причинами. Вот некоторые из наиболее распространенных:
- Неисправный переключатель: Переключатель, контролирующий режим работы дворников, может быть изношен или поврежден. В этом случае, возможно, придется заменить переключатель или провести его ремонт.
- Проблемы с реле: Реле прерывистой работы дворников может быть неисправным или поврежденным. В такой ситуации реле должно быть заменено на новое.
- Проводка: Проблемы с проводкой, соединяющей переключатель, реле и мотор дворников, могут вызвать сбои в работе прерывистого режима. Возможно, потребуется проверить и исправить повреждения или коррозию в проводке.
- Мотор дворников: Если мотор дворников неисправен или поврежден, прерывистый режим может не работать. Вам может потребоваться замена или ремонт мотора.
- Датчик дождя: В автомобилях с автоматическим прерывистым режимом работы дворников проблема может быть связана с датчиком дождя. Если датчик неисправен или загрязнен, система не сможет корректно регулировать работу дворников. В этом случае, датчик следует проверить, очистить или заменить.
- Проблемы с контроллером: В некоторых автомобилях прерывистый режим работы дворников контролируется электронным контроллером. Если контроллер неисправен, это может повлиять на работу прерывистого режима.
- Блок предохранителей: Проверьте предохранители, связанные с системой дворников. Если предохранитель перегорел или поврежден, это может вызвать сбои в работе прерывистого режима дворников.
Если вы столкнулись с проблемами в работе прерывистого режима дворников, рекомендуется обратиться к профессиональному автомеханику для диагностики и ремонта. Таким образом, вы сможете устранить проблему и восстановить надлежащую работу системы дворников вашего автомобиля.
