Снятие вентилятора печки и прочие осенние дела

Приветствую всех. Давненько не писал. С момента прошлой записи глобального ничего не происходило, а просто накопилась мелочь, которую решил сейчас запостить. Итак в хронологическом порядке.

Так как в машине у меня ездят некурящие, то заменил пепельницу на задних местах на откидной подстаканник (спасибо Vladnik52 за донора).

Фото в бортжурнале Toyota Prius (11)

Затем на той же неделе последовала плановая замена масла в двигателе. Снова Mobil 5w50. Третий год лью, ДВС масло не жрет, едет ровно.

Но самое интересное начало происходить в начале сентября. Стал отключаться (или вовсе не включаться) вентилятор в печке. До этого он долго и мучительно умирал со страшными звуками переливаясь от стрекотания до гула. Искал в интернетах инфу, как подлезть до вентилятора. При этом выяснил, что сам моторчик заводится с «толкача», то есть легонько хлопнуть по поддону или, более экстремально, снять фильтр и пальцами толкнуть его за крыльчатку. Так проездил пару недель, пока Владимир Николаевич aka Vladnik52 не рассказал, как извлекал моторчик печки на продажу из 11-го приуса. Процедура, как оказалось, предельно простая. Вчера на даче я принялся за работу.

Фото в бортжурнале Toyota Prius (11)

Чтобы добраться до моторчика нужно снять порог и кожух закрывающий фишки и электрику. Отгибаем ковролин. Откручиваем фальшпол (металличкая черная пластина на трех гаечно-болтовых соединениях). Дальше убираем в сторону ЭБУ Гибридной установки, чтобы не мешала демонтажу поддона и вентилятора.
С поддона снимаем проводку, которая держится на металлическом зажиме, отстегиваем фишку вентилятора, откручиваем 4 шурупа по периметру и снимаем 2 скобы (они за пластиковой перегородкой на который крепится бардачок). Сам поддон вытаскивается из сливной трубы (слева) и снимается на себя с небольшим усилием.

Фото в бортжурнале Toyota Prius (11)Фото в бортжурнале Toyota Prius (11)

Дальше-проще. Вентилятор прикручен на 3-х болтах (подойдет отвёртка шлиц или головка торцевая на 8 мм).

Фото в бортжурнале Toyota Prius (11)Запчасти на фото: 139060. Фото в бортжурнале Toyota Prius (11)Фото в бортжурнале Toyota Prius (11)Фото в бортжурнале Toyota Prius (11)

У меня оказался моторчик дико грязным. Поэтому я его почистил, смазал и установил на место в обратном порядке, проверяя работоспособность системы на каждом этапе сборки. После окончательной установки прогнал тестирование, посторонние шумы пропали, да и дуть стало лучше.

На этом пока всё. Спасибо за внимание.

Замена моторчика отопителя приус 20

Вообщем я купил новый моторчик! Работает идеально! Теперь в салоне тишина! Старый попробую перебрать!

Запчасти на фото: ST8710347020. Фото в бортжурнале Toyota Prius (20)Фото в бортжурнале Toyota Prius (20)Фото в бортжурнале Toyota Prius (20)Фото в бортжурнале Toyota Prius (20)Фото в бортжурнале Toyota Prius (20) Фото в бортжурнале Toyota Prius (20)

Цена вопроса: 0 ₽ Пробег: 0 км

Запчасти

Мотор отопителя салона TOYOTA PRIUS NHW2# 03-09 LHD

Как снять вентилятор печки приус 20

lser69

Просмотр профиля

2.5.2013, 16:19

Группа: Пользователи
Сообщений: 1
Регистрация: 2.12.2012
Город: Новосибирск
Авто: Prius (11 кузов) правый руль
Пол: Мужской
Поблагодарили: 0 раз(а)

Зашумел вентилятор отопителя. Как снять?

d100

Просмотр профиля

9.5.2013, 19:42

Группа: Пользователи
Сообщений: 14
Регистрация: 7.7.2012
Город: Барнаул
Авто: Prius (11 кузов) правый руль
Пол: Мужской
Поблагодарили: 2 раз(а)

+1. Тоже шумит, и несколько раз он уже не стартовал сам, я вытаскивал за бардачком салонный фильтр и с толкача раскручивал.
Хочу, как будет время, снять и посмотреть. Далее либо от грязи почистить и смазать, либо ламели восстанавливать, если протерлись, либо думать о замене (еще не искал оригинал или аналог).
И тоже пока не знаю, как снимать
Пока только заглядывал. Часть крепежа можно снять через снятый бардачок, часть — под пластиковой панелью.
Панель, видимо, придется снимать. Но это пока только догадки.

Свободного времени катастрофически не хватает, тяну резину уже с зимы. Оправдываюсь перед собой тем, что пока работает, и узел не критичный

NHW11, окт.2000, пруль

putnik82

Просмотр профиля

14.5.2013, 8:56

Новичок

Группа: Пользователи
Сообщений: 29
Регистрация: 24.2.2011
Город: Красноярск
Авто: Prius (11 кузов)
Пол: Мужской
Поблагодарили: 2 раз(а)

(d100 @ 9.5.2013, 20:42)
+1. Тоже шумит, и несколько раз он уже не стартовал сам, я вытаскивал за бардачком салонный фильтр и с толкача раскручивал.
Хочу, как будет время, снять и посмотреть. Далее либо от грязи почистить и смазать, либо ламели восстанавливать, если протерлись, либо думать о замене (еще не искал оригинал или аналог).
И тоже пока не знаю, как снимать
Пока только заглядывал. Часть крепежа можно снять через снятый бардачок, часть — под пластиковой панелью.
Панель, видимо, придется снимать. Но это пока только догадки.

Приветствую! Вентилятор если зашумел нужно менять, так как современем ему придет кирдык! Не знаю как у вас , но в Краснроярске я не нашел такой вентилятор, т.к он двух ярусный! Оригинал и контрактный дорого! Я просто купил контрактный вентилятор от короллы и мне поменяли сам моторчик! А снимается он просто: откручиваете пять болтов с нижнего поддона под вентилятором ( крайне не удобно, так что вооружитесь терпением) снимаете его. Отсоеденяете клемму и все! Ставить в обратнрой последовательности

d100

Просмотр профиля

14.5.2013, 8:59

Группа: Пользователи
Сообщений: 14
Регистрация: 7.7.2012
Город: Барнаул
Авто: Prius (11 кузов) правый руль
Пол: Мужской
Поблагодарили: 2 раз(а)

(putnik82 @ 14.5.2013, 11:56)
А снимается он просто: откручиваете пять болтов с нижнего поддона под вентилятором ( крайне не удобно, так что вооружитесь терпением) снимаете его. Отсоеденяете клемму и все! Ставить в обратнрой последовательности

Спасибо! Коротко и по существу!

NHW11, окт.2000, пруль

Реклама партнёров

daniil01

Просмотр профиля

24.2.2014, 21:27

Группа: Пользователи
Сообщений: 66
Регистрация: 10.8.2012
Город: Уфа
Авто: Prius (10 кузов)
Пол: Мужской
Поблагодарили: 6 раз(а)

(putnik82 @ 14.5.2013, 9:56)
Приветствую! Вентилятор если зашумел нужно менять, так как современем ему придет кирдык! Не знаю как у вас , но в Краснроярске я не нашел такой вентилятор, т.к он двух ярусный! Оригинал и контрактный дорого! Я просто купил контрактный вентилятор от короллы и мне поменяли сам моторчик! А снимается он просто: откручиваете пять болтов с нижнего поддона под вентилятором ( крайне не удобно, так что вооружитесь терпением) снимаете его. Отсоеденяете клемму и все! Ставить в обратнрой последовательности

Доброго времени суток. Сгорел моторчик на 10-м кузове. Предохранитель подвел (не защитил от перегрузки) и попутно сгорел контроллер отопителя (разобрал, там рассыпался транзистор к 2313 есть аналог — IRL3705 буду менять). Короче беда.
Поискал моторчик, в нете нашел от 2000 рублей, доставка 7-15 дней. Нас это очень огорчило. А ехать нужно срочно. Жизнь без машины не возможна в принципе. Мастер сказал: «колхозим» и достал из заначки вентилятор отопителя от ваз 2108.
При разборке отопителя приуса сразу сняли две фишки: двух и четырех проводные. Искали где на отопителе снизу «пять винтов», выяснили, что на 10-ке их четыре в нижней крышке. Открутить два легко, третий посложнее (короткой отверткой), а четвертый очень сложно (без маленького храповика с переходником под крестовую насадку не возможно). За ней, сам моторчик, крепится еще на 3 самореза. Мотор с крыльчаткой падает в руки и вытаскивается.
Далее разборка моторчика.
Удерживая руками за крыльчатку молотком ударяли по валу сверху, после того как вал пошел вниз, подставили гвоздь и били через него.
В дне корпуса мотора появилось отверстие (пробило валом от ударов, отверстие это очень пригодилось). Там на оси было стопорное кольцо, его сломали и сдернули пасатижами. Якорь моторчика вышел из корпуса. В пластиковом корпусе моторчика осталась металлическая обойма-статор с постоянными магнитами. Подобрав трубу нужного диаметра подставив под пластик выбили эту обойму (её снаружи почистили «наждачкой» чтобы легче зашла обратно, была ржавчина).
От неё оторвали постоянные магниты. Срезали донышко болгаркой (где был подшипник скольжения) после доработали напильником под новый моторчик (в этом отверстии моторчик центрируется снизу) . Примерили моторчик от 8-ки, кое-что срезали (пластины крепления щеточного механизма, подточили заклепки) и он вошел в эту обойму. Отцентрировали моторчик в обойме «спичками» (был зазор 3 мм) и закрепили на герметик по кругу (мастер сказал «надёжно»).
В пластиковом корпусе просверлили два отверстия под провода. Продели провода и запресовали обойму с моторчиком на место в корпус.
На валу моторчика 8-ки пришлось проточить «лыску», так её мастер назвал, как на оригинальном моторчике (а на 8-ке зубчатка). Крыльчатка села как родная. Поставили первый раз, мотор не пошел. Сняли и забили крыльчатку поглубже на вал. Поставили, запустили, все работает дует прекрасно. И, о чудо, не шумит. Разобрались с проводкой, поставили дно отопителя на место. Все. Потратили четыре часа, и много нервов. Есть фотки, попробую выложить.
Сутки без машины, 23 февраля, просто ужас. Теперь очень радостно. Снова в бой.
Желаю всем успешного ремонта.

daniil01

Просмотр профиля

15.1.2015, 23:04

Группа: Пользователи
Сообщений: 66
Регистрация: 10.8.2012
Город: Уфа
Авто: Prius (10 кузов)
Пол: Мужской
Поблагодарили: 6 раз(а)

(daniil01 @ 24.2.2014, 22:27)
Доброго времени суток. Сгорел моторчик на 10-м кузове. Предохранитель подвел (не защитил от перегрузки) и попутно сгорел контроллер отопителя (разобрал, там рассыпался транзистор к 2313 есть аналог — IRL3705 буду менять). Короче беда.
Поискал моторчик, в нете нашел от 2000 рублей, доставка 7-15 дней. Нас это очень огорчило. А ехать нужно срочно. Жизнь без машины не возможна в принципе. Мастер сказал: «колхозим» и достал из заначки вентилятор отопителя от ваз 2108.

Сгорел моторчик установленный ранее от 2108. Было решено взять моторчик отопителя от волги. Вал моторчика протачивается на наждаке либо болгаркой до нужной геометрии.
Для крепления его был сделан хомут-крепеж , а к нему приварены три полосы стали(120 градусов по кругу), пластиковое кольцо (крепёжное основание старого родного моторчика) позволяет правильно укоротить полосы, отцентровать моторчик и разметить крепежные отверстия, для крепления на три штатные отверстия болтами-саморезами к печке. Саморезы пришлось взять длинные, кровельные(с шестигранной головкой на 8 мм) и укоротить отрезав «сверло». Кольцо от старого отопителя, с тремя отверстиями, отрезано и при сборке и настройке размещается между новым моторчиком отопителя и новым крепежом- треногой.
Установка: примерить конструкцию и запитать её, чтобы убедиться в правильности расположения крыльчатки внутри отопителя. При необходимости крыльчатку приблизить к моторчику (нежно постучать куда нужно:)
Саморезы вставляются в полосы нового стального крепежа и в отверстия «кольца основания». В таком виде конструкция вставляется в отопитель и закручивается торцевым ключом на 8 мм.
Определить нужное направление вращения (полярность запитки) сколхозить клему, подключить. Готово.
Моторчик от волги вечный и прослужит дольше чем сам приус:)
Всем желаю успешного ремонта.

Как снять вентилятор печки приус 20

Арамис Новичок Сообщений: 19 Регистрация: 14.4.2011 Город: Новосибирск Авто: Prius (11 кузов)

Достал он за зиму — пока не пнёшь по низу бардачка — не закрутится!
И крутится с каким-то притрескиванием, словно не смазан, или крыльчатка за что-то задевает.
Как его снять для смазки, любопытно? Если можно — в картинках

Dark Старик Сообщений: 609 Регистрация: 10.2.2011 Город: Звездный Городок Авто: Prius (11 кузов)

Скорее всего- щетки износились.
Чтоб добраться до моторчика-надо открутить поддон в ногах пассажира(4 самореза) два впереди и 2 сзади. Передние без проблем откручиваются ,а вот с задними помудохаться придется, либо короткой отверткой либо вынимать ковер, снимать подставку под ноги и какую то коробку железную с проводами. Моторчик на трех саморезах держится.
ссылка
На левой картинке.

Prius NHW11 2003г. Пруль

an2 Старик Сообщений: 1969 Регистрация: 23.9.2008 Город: Томск Авто: Prius (20 кузов) привезен из Европы

Dark @ 14.4.2012, 23:42
Скорее всего- щетки износились.
Чтоб добраться до моторчика-надо открутить поддон в ногах пассажира(4 самореза) два впереди и 2 сзади. Передние без проблем откручиваются ,а вот с задними помудохаться придется, либо короткой отверткой либо вынимать ковер, снимать подставку под ноги и какую то коробку железную с проводами. Моторчик на трех саморезах держится.
ссылка
На левой картинке.

Ссылка не того,открывается белый экран.

Dark Старик Сообщений: 609 Регистрация: 10.2.2011 Город: Звездный Городок Авто: Prius (11 кузов)

Исправить не получается.
Добавил картинку.
Красным отметил труднодоступные саморезы, желтые-откручиваются без проблем.

Прикрепленный файл ( Кол-во скачиваний: 161 )
Prius NHW11 2003г. Пруль

Арамис Новичок Сообщений: 19 Регистрация: 14.4.2011 Город: Новосибирск Авто: Prius (11 кузов)

Наконец-то руки дошли до печки. Снял моторчик.
Там, кстати кроме 4х саморезов ещё 2 пружинистые скобы спереди стоят.
Так вот. коллекторные ламели у моторчика износидись, в мастерской сказали — неремонтопригоден.

Вот теперь ломаю голову — где взять моторчик, в Новосибе вроде не нашёл.
Мож ещё от чего подходит?

Dark Старик Сообщений: 609 Регистрация: 10.2.2011 Город: Звездный Городок Авто: Prius (11 кузов)
Судя по каталогам тока примусы 11 и 20
Prius NHW11 2003г. Пруль

dart8888 Старик Сообщений: 184 Регистрация: 29.8.2016 Город: Ремонтное Авто: Prius (20 кузов) правый руль.

я купил от «фита» — разобрал — нагрел феном — вытащил сам металлический моторчик из пластассовой шкуры и крыльчатки, и таким же макаром засунул в свой) делофф полчаса)) сам металический моторчик — один в один с родным) пользуйтесь на здоровье)

чем больше я знаю — тем больше я понимаю что ничего незнаю

Dark Старик Сообщений: 609 Регистрация: 10.2.2011 Город: Звездный Городок Авто: Prius (11 кузов)

dart8888 @ 20.3.2017, 4:12
я купил от «фита» — разобрал — нагрел феном — вытащил сам металлический моторчик из пластассовой шкуры и крыльчатки, и таким же макаром засунул в свой) делофф полчаса)) сам металический моторчик — один в один с родным) пользуйтесь на здоровье)

Фото бы.
А то контрактный мотор начал жужжать, по-ходу ждет очередная замена.
Prius NHW11 2003г. Пруль

dart8888 Старик Сообщений: 184 Регистрация: 29.8.2016 Город: Ремонтное Авто: Prius (20 кузов) правый руль.

чем больше я знаю — тем больше я понимаю что ничего незнаю

dart8888 Старик Сообщений: 184 Регистрация: 29.8.2016 Город: Ремонтное Авто: Prius (20 кузов) правый руль.

Dark @ 20.3.2017, 14:00
Фото бы.
А то контрактный мотор начал жужжать, по-ходу ждет очередная замена.

главное свой корпус оставить а внутри(железо) можно с лёгкостью поменять

чем больше я знаю — тем больше я понимаю что ничего незнаю

dart8888 Старик Сообщений: 184 Регистрация: 29.8.2016 Город: Ремонтное Авто: Prius (20 кузов) правый руль.

у меня после замены моторчика дует во всех положениях — одинаково)) — во всю дурь , что называется) и что где поменять нужно?


чем больше я знаю — тем больше я понимаю что ничего незнаю

Diogen Старик Сообщений: 389 Регистрация: 21.5.2015 Город: Бийск Авто: другое авто
dart8888, вы уверены, что распиновка моторчика фита совпадает с распиновкой родного тойотовского?
NHW10 1999 — снова! уже 4-ый.
ссылка

dart8888 Старик Сообщений: 184 Регистрация: 29.8.2016 Город: Ремонтное Авто: Prius (20 кузов) правый руль.

Diogen @ 24.3.2017, 8:40
dart8888, вы уверены, что распиновка моторчика фита совпадает с распиновкой родного тойотовского?

какая там может быть распиновка если он двух-контактный)) тебе чего Диаген — красивым словцом рисануться ахото штоле?)) вот лишь бы лишь бы)) да?)) Скучно в бочке стало наверное))

какая там может быть распиновка если он один в один со сгоревшим то?)) чё несёшь то?) 12ти вольтовый обычный моторчик))

чем больше я знаю — тем больше я понимаю что ничего незнаю
SerWolf Старик Сообщений: 680 Регистрация: 7.12.2010 Город: Самара Авто: Prius (10 кузов)

Дарт от дартаньяна что ли? Всех успел обосрать.
Еще на помощь надеется после этого.
Мультиметр держать в руках умеешь? Вот и прозванивай

dart8888 Старик Сообщений: 184 Регистрация: 29.8.2016 Город: Ремонтное Авто: Prius (20 кузов) правый руль.

SerWolf @ 24.3.2017, 17:55
Дарт от дартаньяна что ли? Всех успел обосрать.
Еще на помощь надеется после этого.
Мультиметр держать в руках умеешь? Вот и прозванивай

ты вабще о чом щас ? причом тут мультяметр? ты вапще читал што тут написана? )))) Если тибе па сущиству дела сказать нечиго — то хрена ты вапще пишишь? ))

чем больше я знаю — тем больше я понимаю что ничего незнаю

Diogen Старик Сообщений: 389 Регистрация: 21.5.2015 Город: Бийск Авто: другое авто

dart8888 @ 24.3.2017, 14:52
какая там может быть распиновка если он двух-контактный)) тебе чего Диаген — красивым словцом рисануться ахото штоле?)) вот лишь бы лишь бы)) да?)) Скучно в бочке стало наверное))

какая там может быть распиновка если он один в один со сгоревшим то?)) чё несёшь то?) 12ти вольтовый обычный моторчик))

Ага, если бы не такие как ты, совсем бы от скуки умер
Два контакта? Да даже их можно тупо поменять местами. Или ты думаешь, что Фита и Приуса один и тот же инженер разрабатывал?

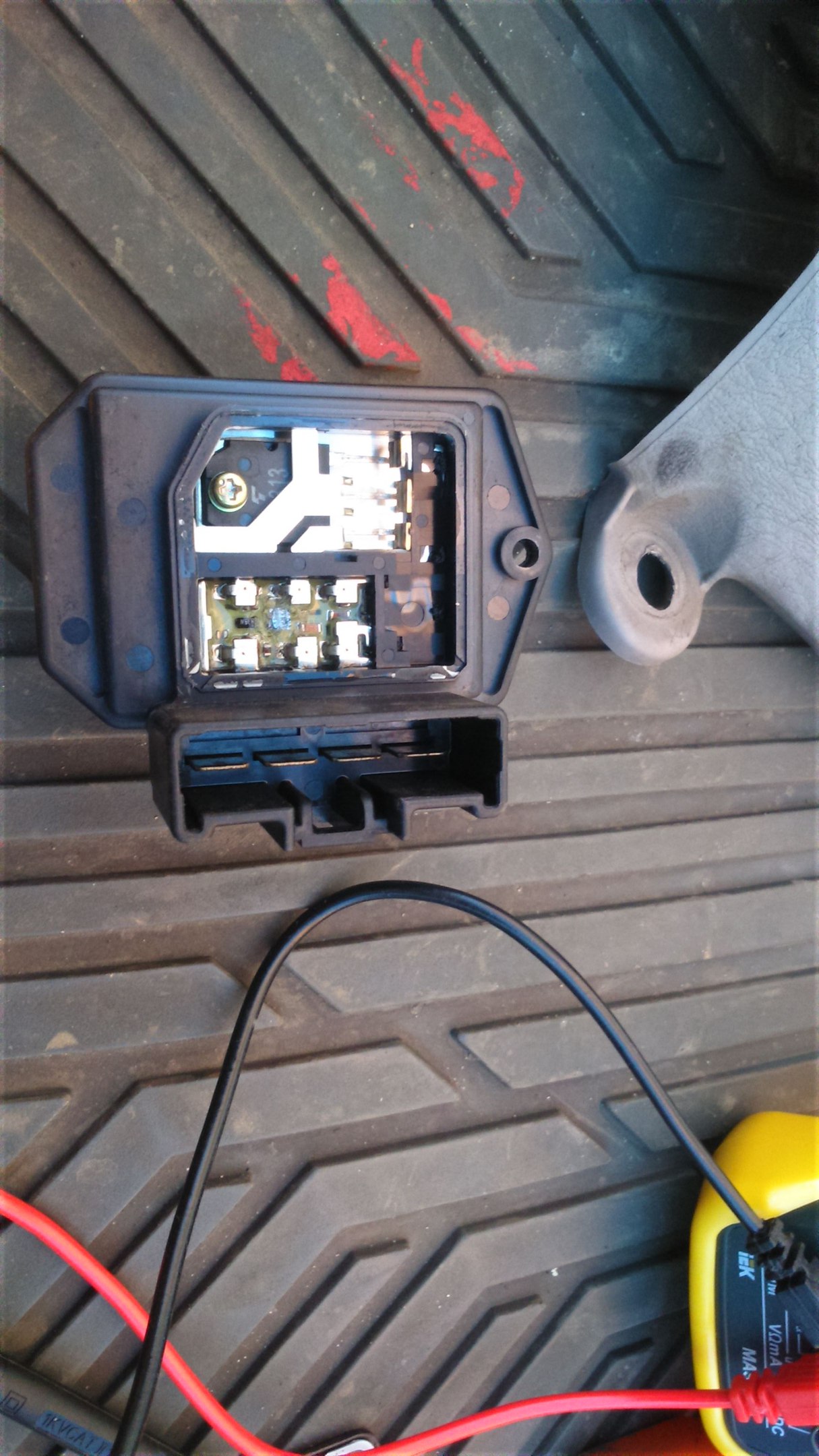

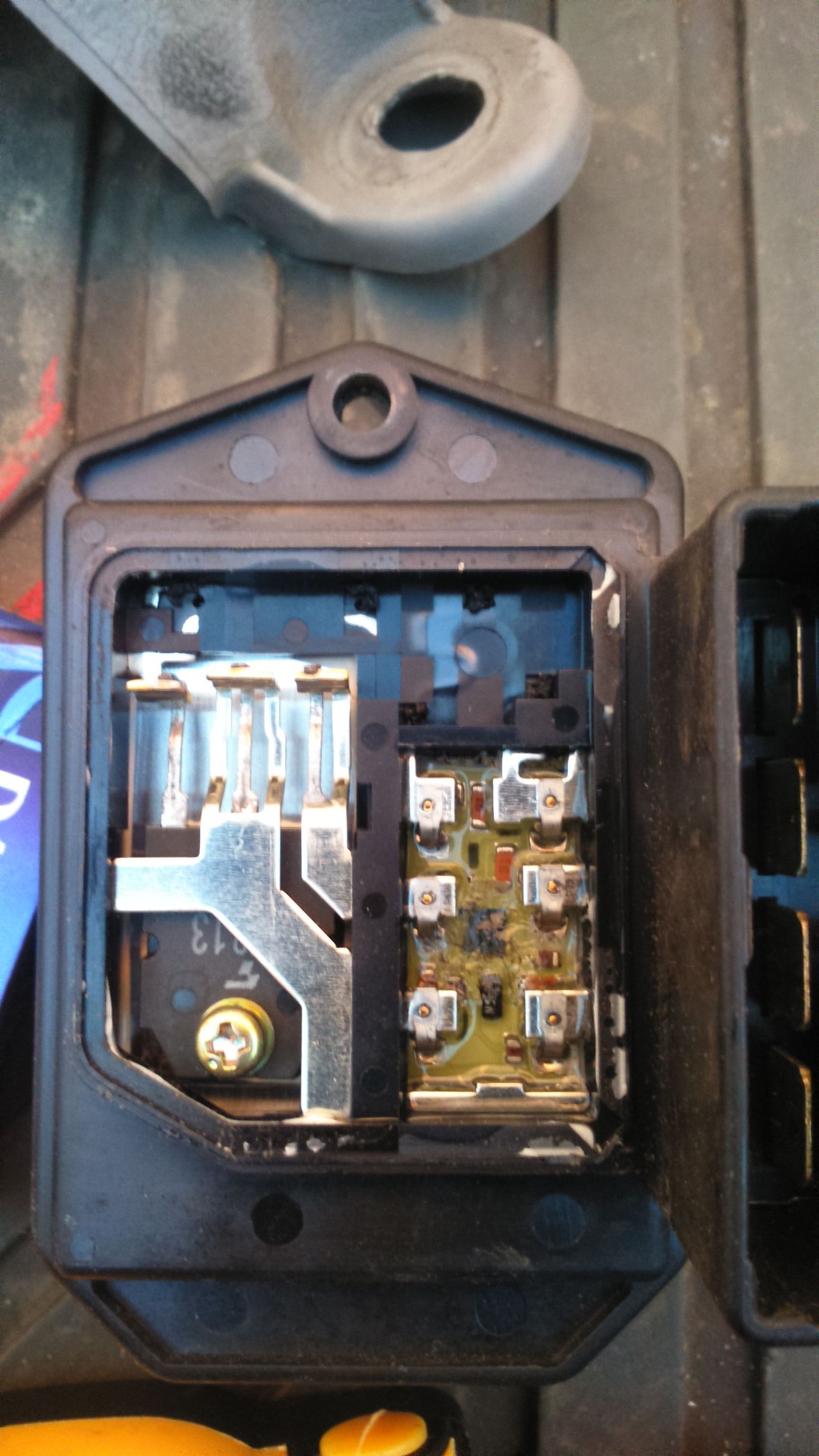

Хотя скорее всего просто регулятор оборотов сдох не без помощи кривых рук.

NHW10 1999 — снова! уже 4-ый.
ссылка

dart8888 Старик Сообщений: 184 Регистрация: 29.8.2016 Город: Ремонтное Авто: Prius (20 кузов) правый руль.

Diogen @ 27.3.2017, 8:22
Ага, если бы не такие как ты, совсем бы от скуки умер
Два контакта? Да даже их можно тупо поменять местами. Или ты думаешь, что Фита и Приуса один и тот же инженер разрабатывал?
Хотя скорее всего просто регулятор оборотов сдох не без помощи кривых рук.

какой ещё регулятор оборотов)) )))))))) ты кончай умничать там))))) термореле там навернулось оно же связано с понижающим коэффициентом термистора?

чем больше я знаю — тем больше я понимаю что ничего незнаю

vik37 Старик Сообщений: 1198 Регистрация: 12.2.2011 Город: Иваново Авто: Prius (20 кузов) привезен из Европы

dart8888 @ 4.4.2017, 6:49
какой ещё регулятор оборотов)) )))))))) ты кончай умничать там))))) термореле там навернулось оно же связано с понижающим коэффициентом термистора?
