Как снять щиток приборов на ВАЗ 2107
1.С помощью отвёртки с прямым шлицем аккуратно снимаем три колпачка с рычагов управления отопителем салона.
2.Правее рычагов видна заглушка с символом отопления. Той же отвёрткой поддеваем её. Снятие заглушки не вызывает затруднений. Под ней расположен винт – саморез, крепящий правую часть приборной панели.
3.Справа от кнопки сигнализации есть утопленная рукоятка, которая «обнуляет» суточный пробег. Нужно открутить и вытащить у неё гайку вместе с шайбой, а саму рукоятку протолкнуть внутрь панели.
4.Аккуратно тянем на себя правую часть панели, рядом с рычагами отопителя
5.Теперь нужно отсоединить трос привода спидометра. Надеваем нитяные перчатки, чтобы не испачкать руки маслом, и отворачиваем гайку на тросике. Она имеет рифление по ободу, и показана стрелкой.
6.убираем шланг подвода вакуумного разряжения со штуцера экономайзера. У ВАЗ 2107 он находится с левой стороны приборной панели. Иногда он оказывает сопротивление, поэтому можно аккуратно приложить силу.
Важный момент! Прежде чем разъединять разноцветные колодки, запомните маркировку и места стыковки, или запишите, куда они присоединяются. Только после этого можно размыкать разъёмы. Если при сборке будет нарушена схема подключения, придётся всё разбирать заново.
7.Заключительный этап: выполняем снятие щитка. Операция закончена.
Снятие и установка панели приборов на ВАЗ 2104, 2105, 2107
Здравствуйте, сегодня мы рассмотрим процесс снятия панели приборов на ВАЗ 2104, 2105, 2107. Чаще всего панель приборов снимают для замены ламп ее подсветки или при замене подрулевых переключателей для отсоединения колодок, либо же когда снимают торпедо.
Итак перейдем к снятию панели приборов. Сначала на всякий случай снимите клемму с аккумулятора. Потом подденьте и снимите рукоятки управления потоком воздуха
Снимаем рукоятки
Далее откручиваем гайку, которая крепит рукоятку сброса показаний суточного пробега
Откручиваем гайку рукоятки сброса суточного пробега
После того, как сняли гайку с шайбой протолкните внутрь панели рукоятку.
Потом плоской отверткой снимаем заглушку на блоке рычагов управления печкой, за которой находится саморез
Снимаем заглушку
Откручиваем этот саморез
Откручиваем саморез
СНЯТИЕ И УСТАНОВКА ПАНЕЛИ РАДИОПРИЕМНИКА
Комментарии:
Избранное: 0
Шаг 1
Панель радиоприемника снимают для замены, при снятии коробки передач и панели приборов.
Вам потребуются: ключ «на 10», отвертки с плоским и крестообразным лезвиями.
1. Снимите провод с клеммы «минус» аккумуляторной батареи.

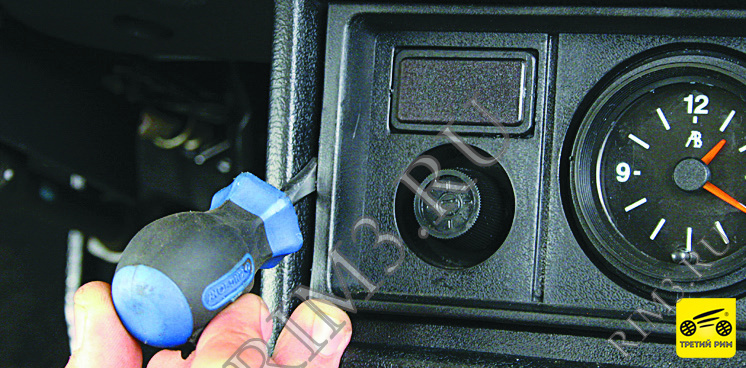

Шаг 2
2. Для получения доступа к верхнему креплению панели радиоприемника отожмите два боковых фиксатора вкладыша верхней панели.

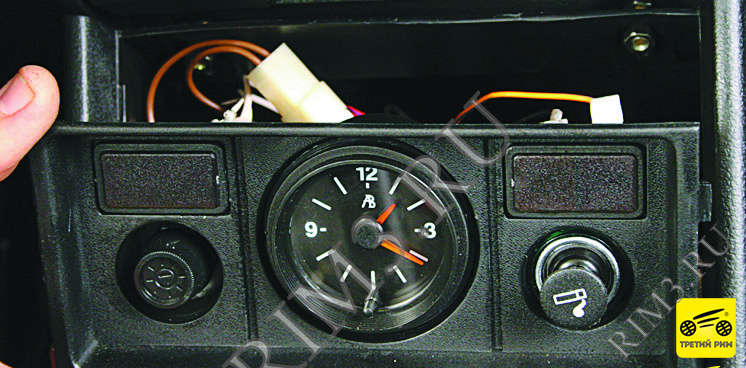

Шаг 3
3. . отведите его вместе с приборами в сторону.

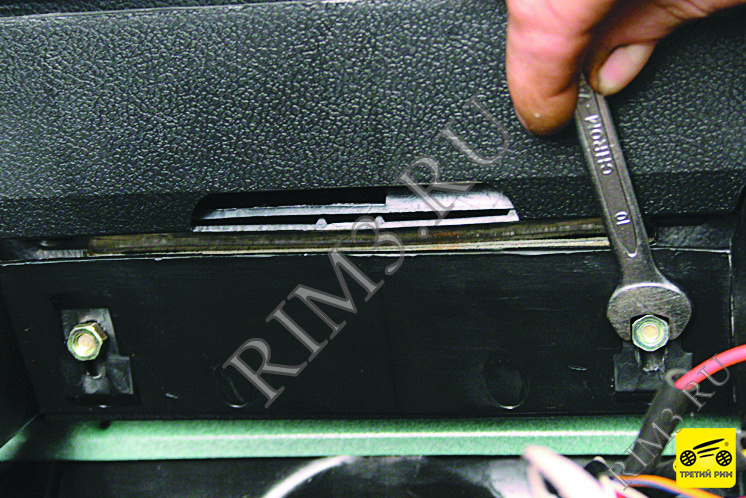

Шаг 4
4. . и отверните две гайки верхнего крепления панели радиоприемника к кузову.

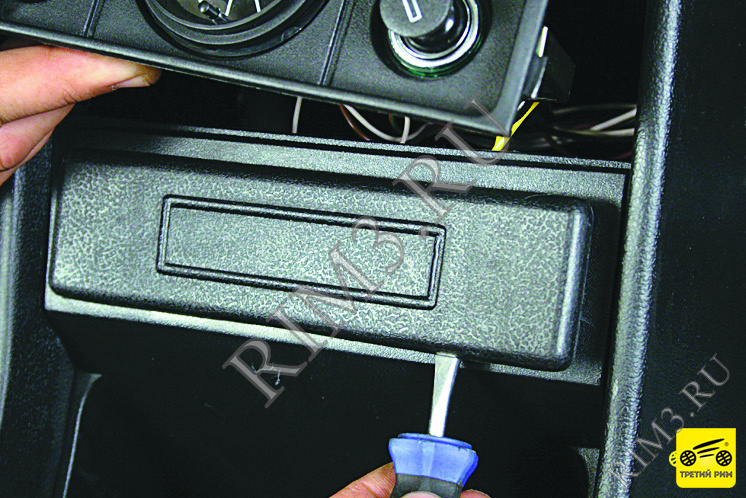

Шаг 5
5. Преодолевая сопротивление фиксаторов, отожмите.
Шаг 6

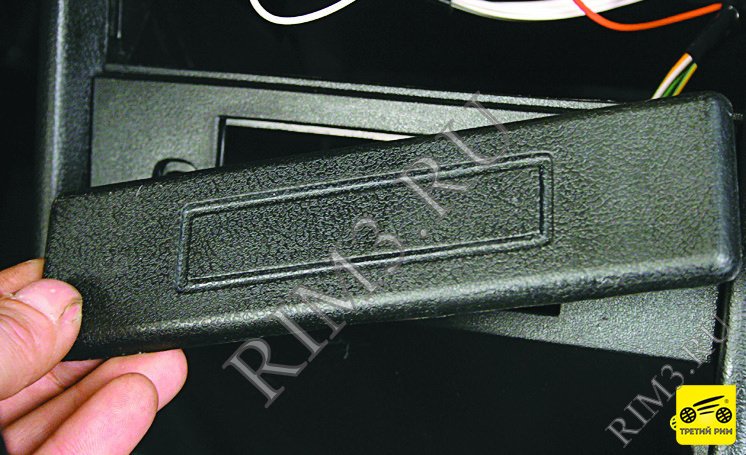

6. . и снимите облицовку гнезда радиоприемника.
Шаг 7

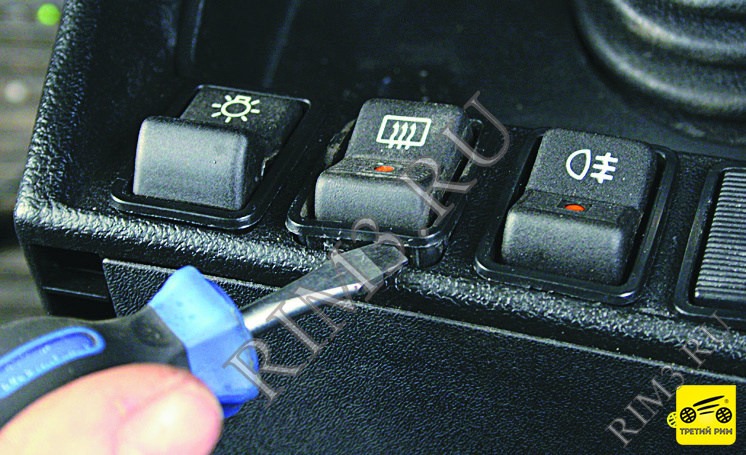

7. Поддев отверткой, извлеките из панели радиоприемника выключатель обогрева заднего стекла.

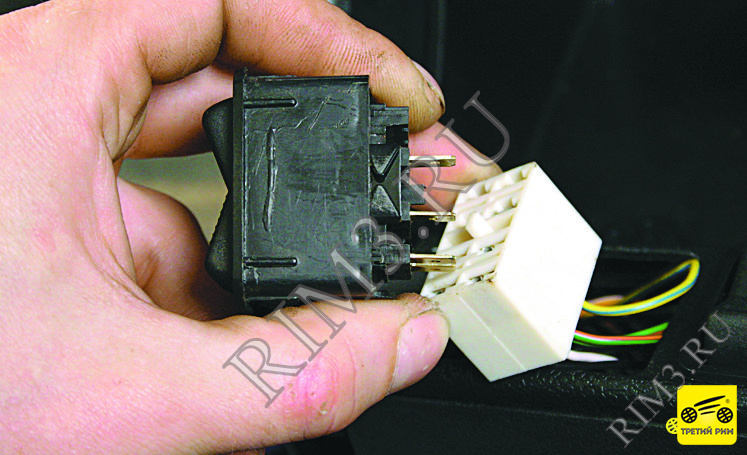

Шаг 8
8. . и отсоедините от него колодку с проводами.
9. Аналогично снимите переключатель наружного освещения и выключатель задних противотуманных огней.

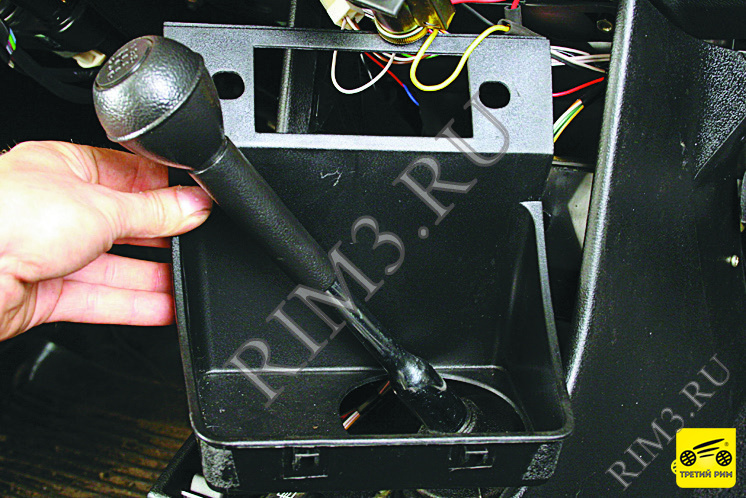

Шаг 9
10. Снимите нижний вкладыш панели радиоприемника.
Шаг 10

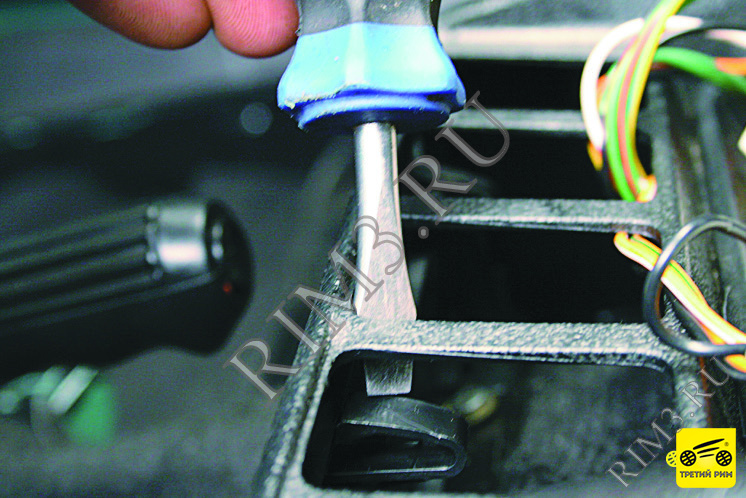

11. Отожмите два фиксатора.
Шаг 11

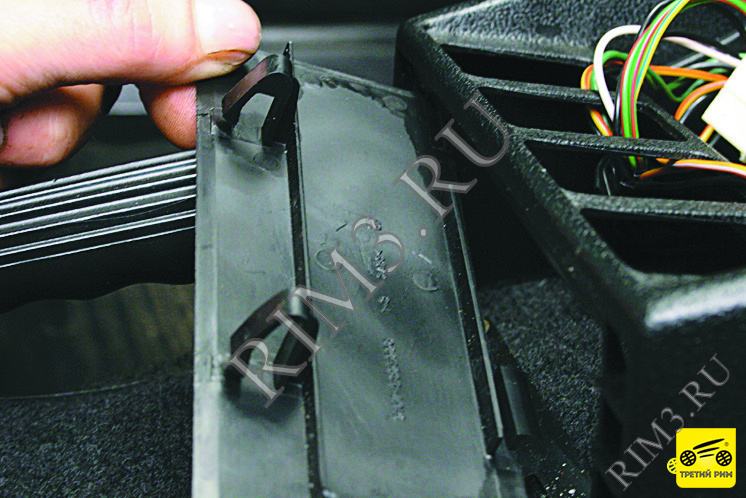

12. . снимите декоративную вставку.

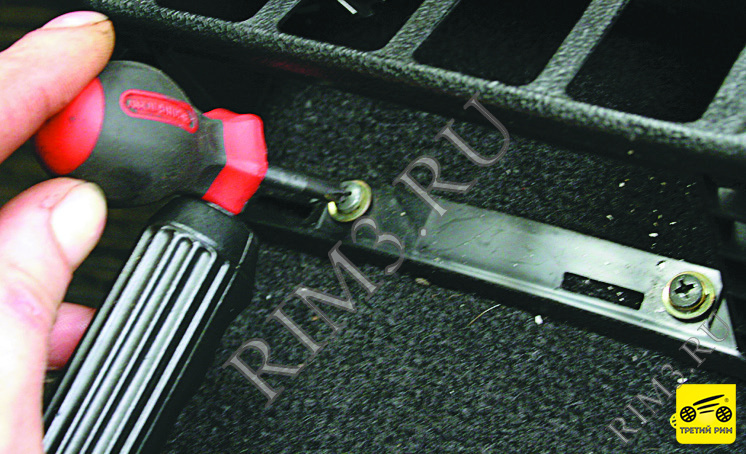

Шаг 12
13. . и выверните два винта нижнего крепления панели радиоприемника к основанию кузова.
Шаг 13

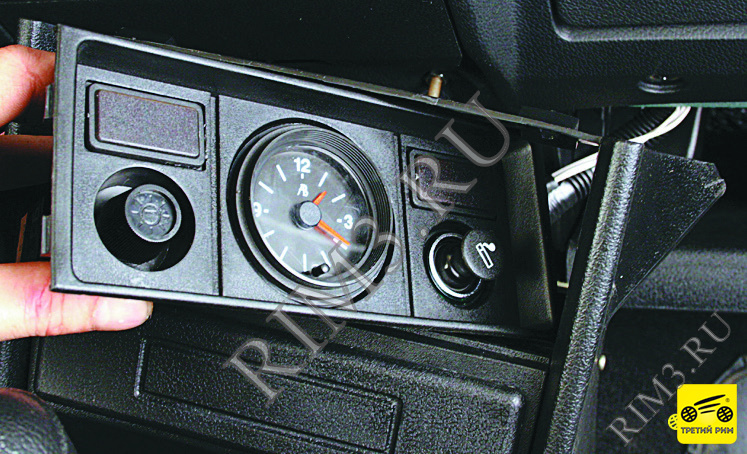

14. Выньте через отверстие в панели радиоприемника верхний вкладыш вместе с приборами и проводами, отведите его в сторону.

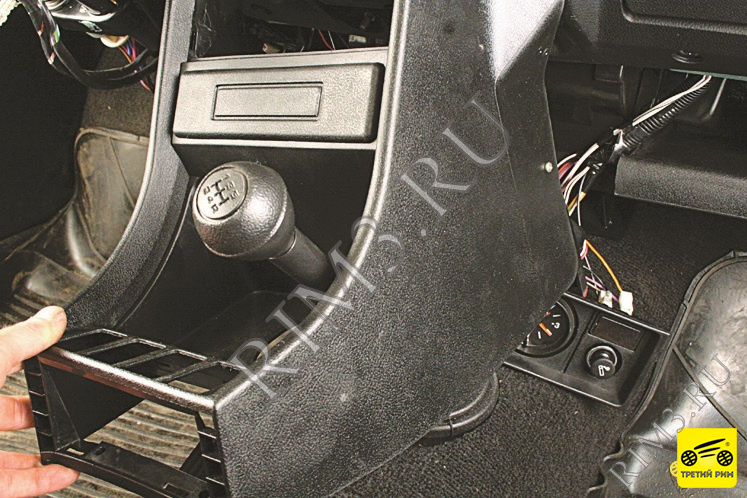

Шаг 14
15. . и снимите панель радиоприемника.
16. Установите панель радиоприемника в порядке, обратном снятию.
Как снять и отремонтировать щиток приборов ВАЗ-2107
На приборной панели установлен щиток с комбинацией приборов, которая объединяет в одном корпусе:
— спидометр (со счетчиками общего и суточного пробега);
— указатели температуры охлаждающей жидкости и уровня топлива с сигнализатором резерва топлива;
— блок сигнализаторов (заряда аккумуляторной батареи, дальнего света, указателей поворота, габаритного света, стояночного тормоза, недостаточного давления масла и прикрытия воздушной заслонки карбюратора).
Дополнительный блок сигнализаторов (обогрев заднего стекла и аварийного состояния тормозной системы) установлен во вкладыше панели радиоприемника.
Схема включения щитка приборов представлена на рисунке 1.
Схема соединений в щитке приборов представлена на рисунке 2.
Снятие щитка приборов
Шлицевой отверткой разжимаем фиксаторы рукояток и снимаем их с рычагов отопителя.
Поддевая отверткой, вынимаем два сопла центрального воздуховода.
Вынимаем переключатель отопителя.
Отсоединяем наконечники проводов от выводов выключателя, пометив порядок их подсоединения.
Поддев тонкой отверткой, снимаем заглушку.
Крестообразной отверткой отворачиваем саморез крепления щитка приборов.
Отворачиваем гайку крепления рукоятки счетчика суточного пробега.
Утапливаем рукоятку в панель приборов.
Вытягиваем правый край щитка на себя.
Просунув руку между щитком и панелью приборов, отворачиваем гайку крепления троса привода спидометра.
Сместив щиток вправо, отсоединяем шланг от штуцера эконометра и соединительные колодки от выводов комбинации приборов
Колодки различаются цветом и количеством разъемов, поэтому помечать их не нужно.
Устанавливаем щиток в последовательности, обратной снятию.
Перед установкой, соединив все электрические разъемы, подключаем аккумуляторную батарею, включаем зажигание и убеждаемся в правильной работе всех устройств.
Затем закрепяем щиток на панели приборов.
Замена комбинации приборов
Снимаем щиток приборов.
Крестообразной отверткой отворачиваем два винта крепления комбинации приборов к кронштейнам щитка
Отворачиваем четыре самореза крепления комбинации к щитку
Устанавливаем щиток на новую комбинацию приборов в обратном порядке.
Замена ламп комбинации приборов
Замена ламп сигнализаторов комбинации приборов
Сигнализаторы аварийного состояния тормозной системы и обогрева заднего стекла установлены во вкладыше панели радиоприемника.
Все остальные сигнализаторы расположены в комбинации приборов.
Для замены неисправной лампы снимаем комбинацию приборов.
Повернув против часовой стрелки патрон лампы, вынимаем его из щитка приборов
Неисправную лампу меняем вместе с патроном.
Замена лампы подсветки приборов
Поворачиваем патрон против часовой стрелки, вынимаем его из комбинации приборов и меняем неисправную лампу
Устанавливаем в обратной последовательности
