Инструкция Как установить combox + интернет в BMW E70 — Часть 1

Нашел случайно полноценный и качественный отчет об установке combox. Ничего не меняя просто цитирую его для себя и других.
Combox media устанавливается аналогичным способом в автомобили серий E81 E87 E82 E88 E90 E91 E92 E93 E84 E70 E71 E72 E89 а также E60.
Данная конкретная инструкция касается автомобилей оснащенных старыми TCU модулями – то есть имеющими подготовку мобильного телефона Bluetooth, но старого поколения. (Без поддержки контактов на русском языке, воспроизведения аудио по bluetooth, доступа в интернет через систему, приложений BMW connected drive, BMW live, интеграции с Iphone и др. преимуществ combox media).
Тем у кого установлен модуль MULF2 High — и у кого имеется разъем USB\AUX в подлокотнике инструкция такая же, за исключением того, что можно не протягивать два кабеля, а использовать имеющуюся проводку, то есть: 61119137935 – USB шнур и самодельный AUX кабель от combox media к разъему USB/AUX не нужны.
Для установки combox media «c нуля» то есть если в вашем автомобиле нет подготовки мобильного телефона вообще, вам понадобится дополнительно: кабель от combox media к CIC, микрофон, bluetooth антенна и кабель от нее к combox, кроме того, в зависимости от модели автомобиля, вещевой ящик в подлокотнике с креплением для базовой пластины медиа адаптера.
Но повторюсь, данная конкретная инструкция для тех, кто уже имеет подготовку мобильного телефона.
Прежде всего, нам понадобится следующий список деталей
84109257160 – собственно сам combox media

84109243209 – базовая пластина media адаптера в подлокотник

61319189175 разъем USB/AUX

61119137935 – USB шнур от combox media к разъему USB/AUX

61119202749 – USB шнур от combox media к базовой пластине 6NR

61119200890 –fbas video кабель идущий от базовой пластины к CIC (требует доработки)

61136913644 – оболочка 26-ти контактной фишки к разъему combox media

61136913626 – внутренняя часть 26-ти контактной фишки к разъему combox media

61136954554 – 6-ти контактная фишка для подключения AUX к разъему USB/AUX

N90764701 – контакты для обжима (мама) – 10шт либо эти же контакты но с проводом
000979009EA – 5шт (я бы советовал купить запасные 1-2шт)

N90764801 – контакты для обжима (папа) – 7шт либо эти же контакты но с проводом
000979012E – 4шт (тоже рекомендую купить запасные 1-2шт)

Кабель акустический экранированый медный трехжильный 4метра (я трехжильный не нашел, купил четырехжильный BW7802)

Хомуты

• Кодирование combox
• , BMW E70 кодирование
• , как настроить combox bmw

• alexavias
• 20 ноября 2014, 00:49

Решение проблемы с Combox или как делать не нужно)

Год назад успешно дооснастил авто комбоксом, офигенно удобная штука, но есть некоторые нюансы с которыми столкнулся, хочу поделиться. Через какое-то время использования появилась первая проблема, перестали добавляться телефоны в список устройств, но как ни странно один телефон подключался, музыка и громкая связь работала, поэтому не придал этому особо внимания, подумал глюк какой то.

На днях и этот телефон упорно перестал подключаться, испробовав всё что только можно, нашёл пункт в меню, там где обновление ПО «восстановить версию», после появилась вторая проблема, перестали отображаться теги при воспроизведении.

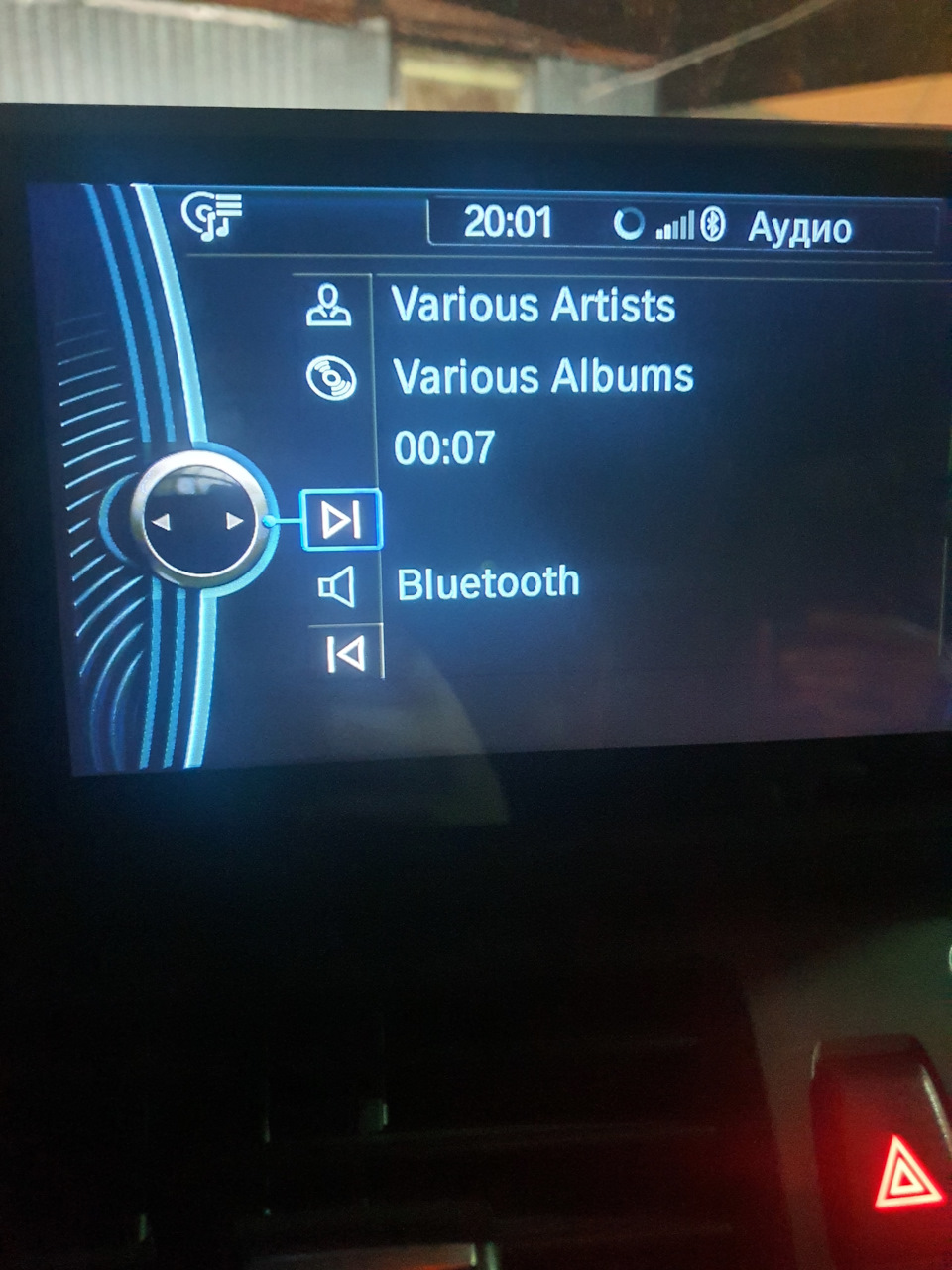

Покапавшись в интернете, нашёл что проблема с телефоном распространённая, появляется при сопряжении телефона в названии которого используется смайлики или спецсимволы, причём все именно пишут про айфоны, разработчики не предусмотрели что кто захочет поставить смайлик в название). После такого сопряжения происходит глюк и больше добавить ничего не возможно. Есть 2 решения данной проблемы: первый вариант, найти телефон с таким именем, поменять имя и ещё раз подключить, но это сделать не всегда возможно, нужен непосредственно доступ именно к этому телефону. Кстати можно неплохо кому нибудь напакостить)) Второй вариант решения проблемы, (о котором никто не пишет), удалить все устройства можно через BMW Rheingold (ISTA), заходишь в combox и удаляешь все bt устройства и личные данные. Я воспользовался вторым вариантом, всё получилось и заработало как положено.

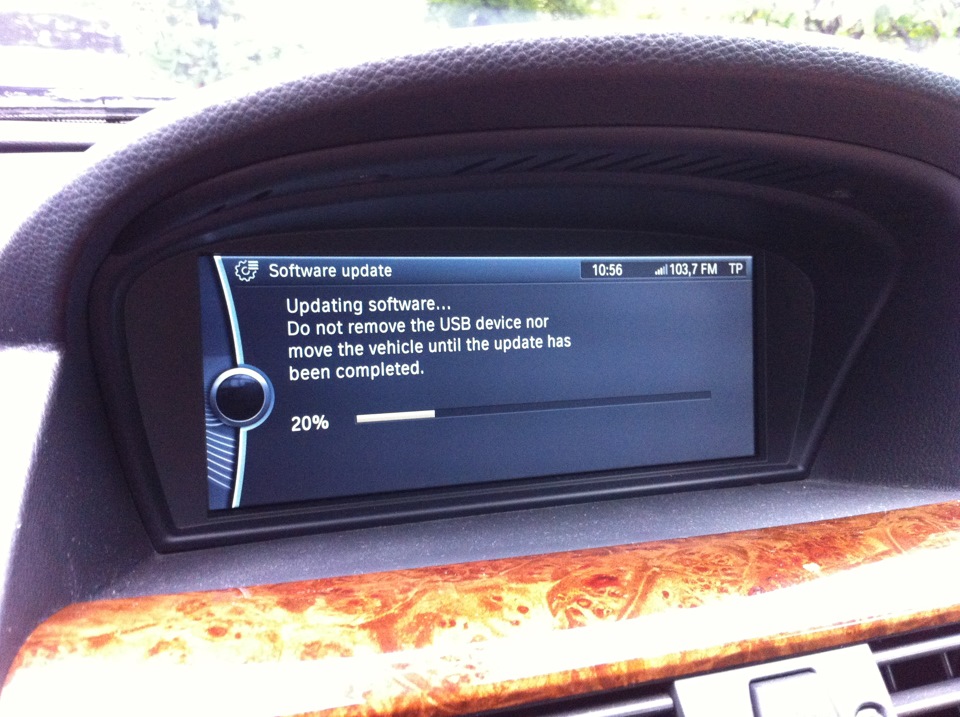

По поводу второй проблемы с тегами вообще не удалось найти никакой информации. Проблема решается обновлением прошивок cic и combox, качаем с официального сайта BMWUpdates, форматируем флешку в FAT, кидаем в корень файл с обновлениями, флешку нужно вставить в usb именно комбокса, а не cic. Заходим в настройки, нажимаем обновить, ждём завершения обновления. Пришлось правда немного подразобрать авто, что бы добраться до usb комбокса, т.к. не выводил его, в связи с ненадобностью.

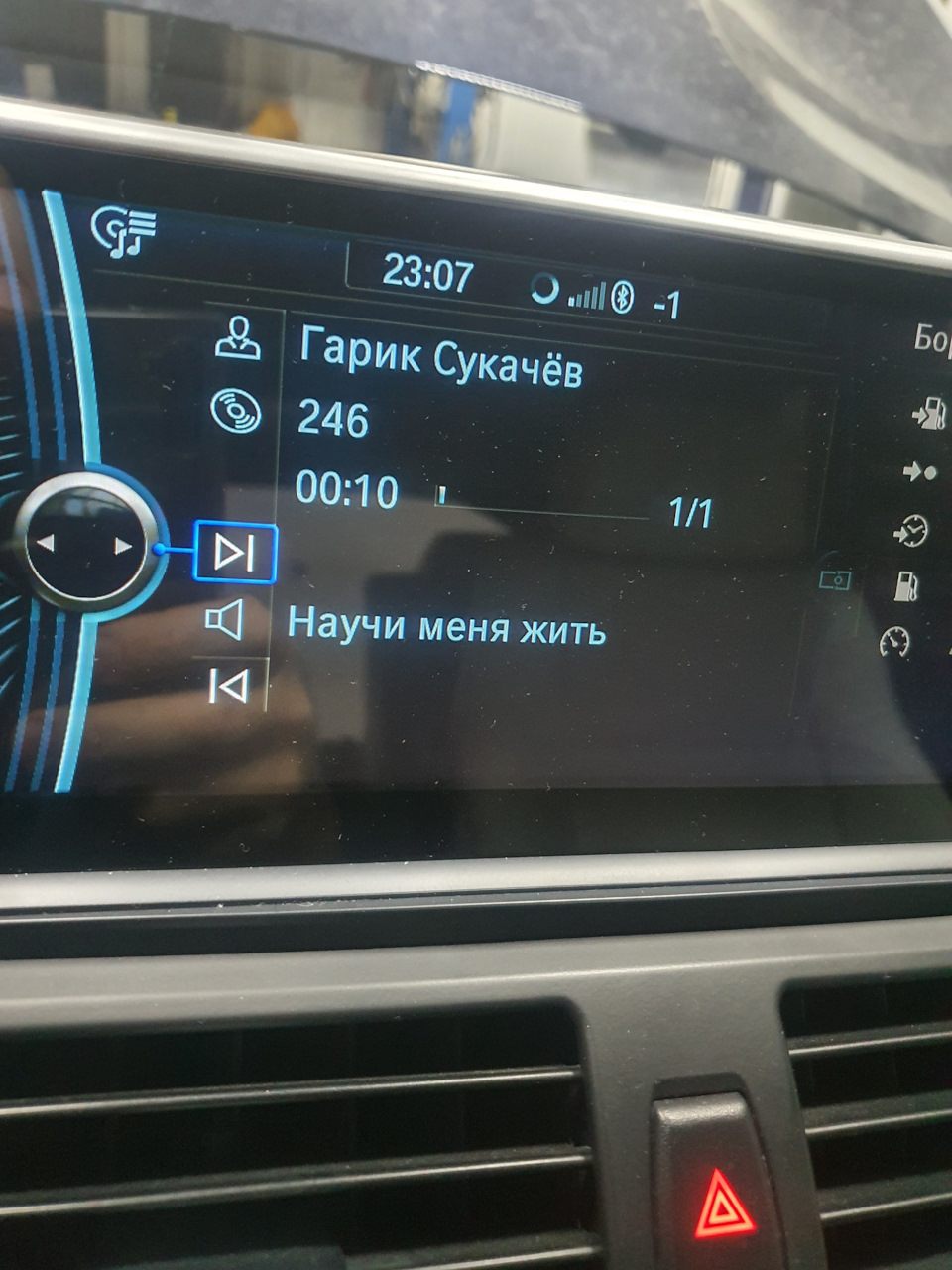

После данной процедуры названия тегов восстановилось.

Файл обновлений, кто не может получить по своему вину: Файл обновления

Кодирование Combox: 96%

Я всё никак не доделаю все вещи до конца, начиная от установки CIC и заканчивая кодированием Combox. Правда я думаю уж CIC я закодировать теперь смогу самостоятельно, правда без заливки кода FSC, пока не знаю, как это делается.

Вчера в очередной раз полез в машину, теперь уже с ноутбуком наперевес. В общем, прописывать Combox на машине, в которой он никогда не был, то ещё занятие. Суть метода заключается в подсовывании в NCS Expert другой машины, с другим VIN, у которой есть этот самый Combox и правильный список опций (на самом деле не совсем, но это я уже сейчас выяснил). Обманутый NCS позволяет закодировать блоки CIC и MEDIA под эту конфигурацию.

На выходе получается, что CIC дружит с Combox, но не дружит с самой машиной, т. к. он думает, что стоит, скажем, в E92. Чтобы поселить его обратно, нужно прочитать текущий конфиг CIC, взять старый конфиг, который был до кодирования, сравнить их и аккуратно вернуть правильные значения про конфигурацию настоящей машины. Этот процесс осложняется тем, что прочитанный конфиг daten-файлами от E92 имеет другой порядок параметров, нежели при чтении от E63.

В целом это всё решается сортировкой параметров и сравниванием друг с другом, скажем, тем же Total Commander. С первого раза у меня получился какой-то франкенштейн, вроде всё работало, но не работали опции HUD, из-за каких именно параметров, мне осталось неясно, т. к. в какой-то прекрасный момент всё заработало. Ну почти всё заработало. Ещё дело осложнилось тем, что сейчас я не могу ничего кодировать в машине, не используя конфиг машины-донора. А всё потому что в daten-файлах E60 нет одного из новых параметров CIC (HFP_AUDIO_PROFILE) и добавить его туда не представляется возможным, во всяком случае NCS Dummy это не умеет. Можно подсунуть в E60 daten-файл от E89 (с которым кодировалась машина), в результате я смогу кодировать любые блоки кроме CIC. Но это не путь самурая, требует разбирательств.

Итак, что в итоге мы имеем, начнём со звука:

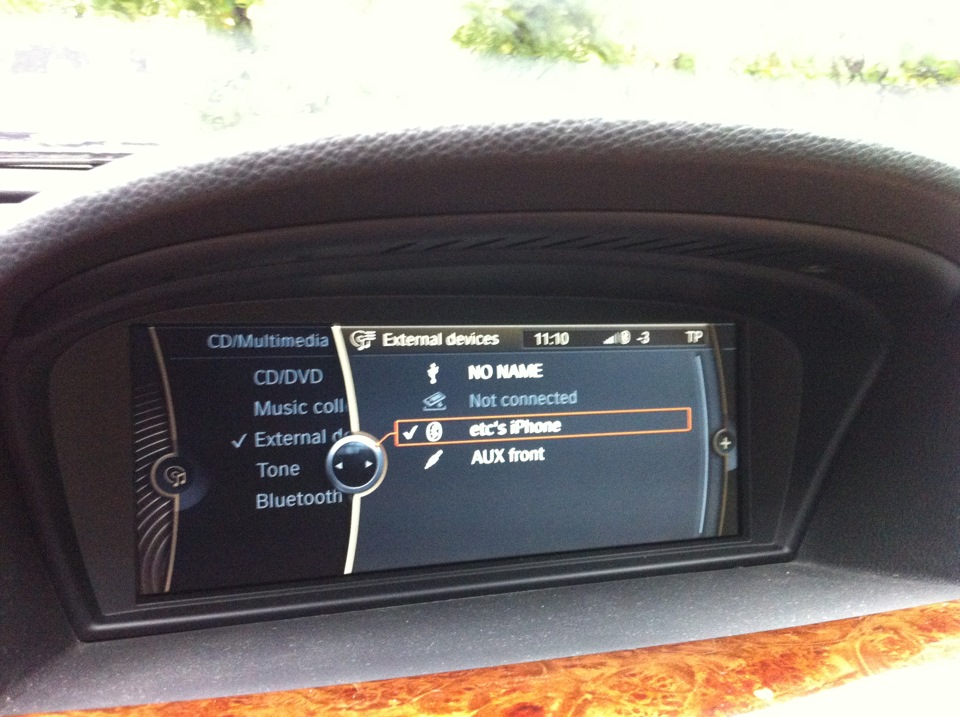

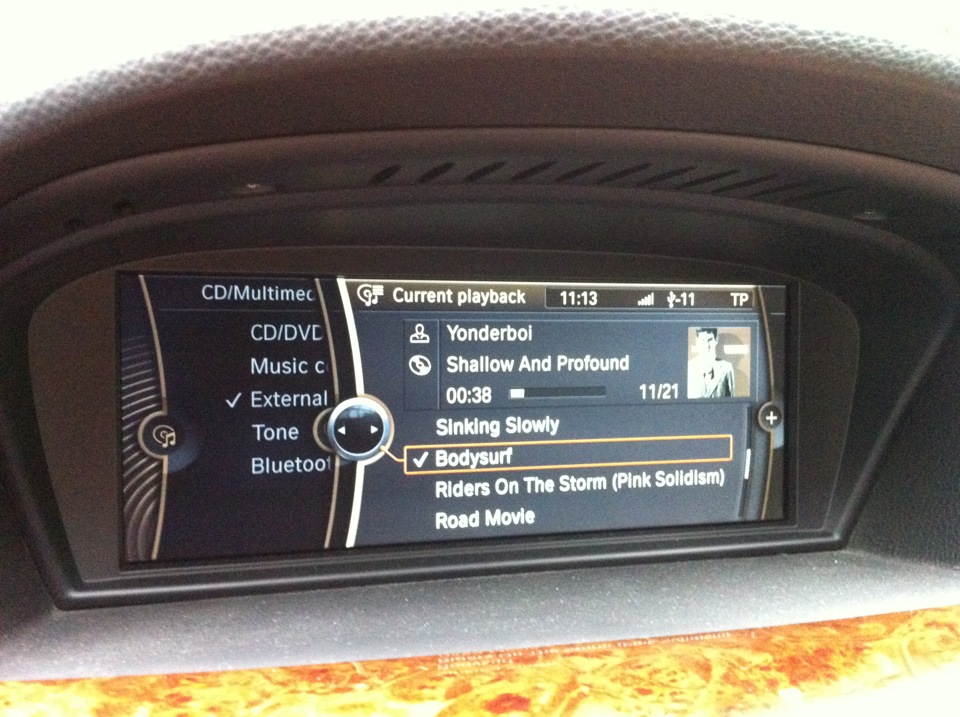

Целых 4 внешних источника звука! Первый — USB. В него можно воткнуть флешку, айпод/айфон. В случае флешки будет доступен просмотр папок, музыка будет играть прям с неё. Если подключен айпод или айфон, нам будет доступно полное управление, включая поиск по исполнителям, по жанрам и т. д. Вот так:

Даже с обложками альбомов!

Второй источник звука — кредл под айфон. К сожалению у меня пока нет базовой пластины под MEDIA-кредл, поэтому как оно там работает, я не знаю. По этой же причине я пока не могу протестировать видео с телефона.

Третий источник — Bluetooth. Да-да, по воздуху! Управление такое же, как по USB (вроде), только обложек не видать. С айфоном работает замечательно, хотя мне показалось, что качество звука не очень.

Четвёртый источник — старый добрый фронтальный AUX, благодаря новому переключаемому AUX-гнезду он берёт сигнал на себя, если воткнуть аудио-кабель. Качество звука вполне хорошее.

В чём разница, если нет Combox? Если нет опции USB-интерфейс для телефона, но есть CIC, максимум, чем вы сможете воспользоваться — импорт музыки на HDD через USB в перчаточном ящике плюс всё тот же AUX. Если есть USB-интерфейс, то можно управлять айподом, правда без обложек. Combox же сильно расширяет функционал по этой части.

Ну хватит про звук, теперь про телефон:

Теперь одновременно мы можем подключить целых 4 телефона и использовать их для разных целей. На фото можно увидеть, что активны офис и передача данных, аудио неактивно (отключается, если воткнуть айфон в USB). Вся записная книжка с айфона доступна в меню, включая списки звонков, поддерживается кириллица. Обычный же MULF2, который стоял раньше, не умеет передавать списки звонков, у машины хранится отдельный. Фотографии контактов увидеть не удалось, хотя опция передачи фото имеется. Либо я что-то не так сделал, либо айфон не дружит с CIC/Combox, будем разбираться. К сожалению из офисных функций кроме записной книжки ничего нет, айфон не представляет такой сервис, как электронная почта и напоминания. Скажем, какая-нибудь Nokia это умеет, а айфон — нет.

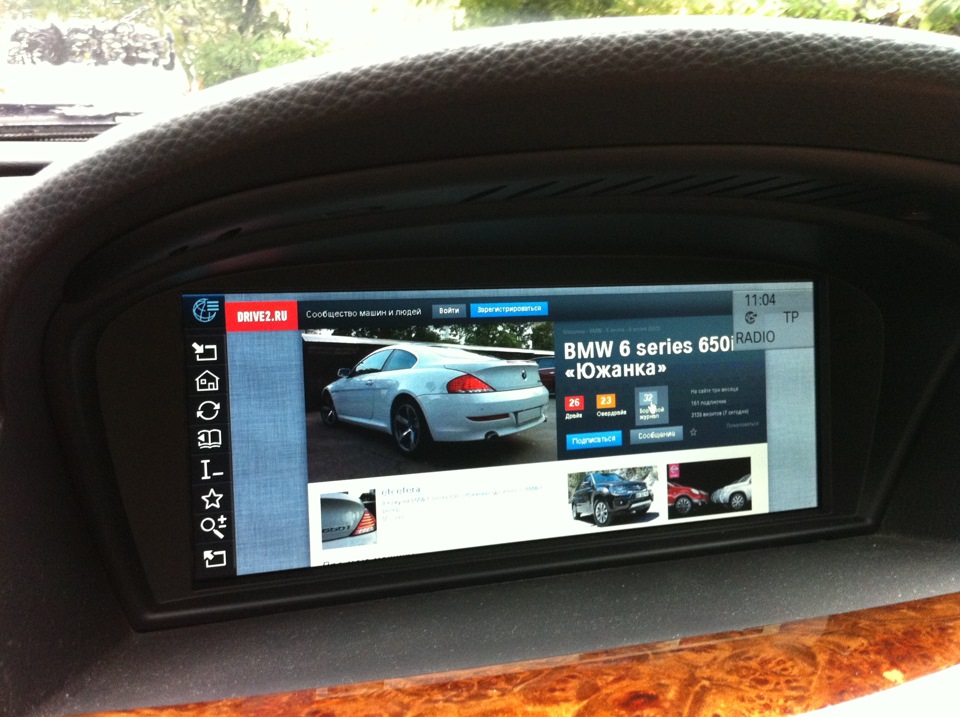

Что ещё? Интернет:

Пользоваться не очень удобно, на ходу не работает несмотря на отключение SPEEDLOCK. Возможно требуется дополнительное кодирование или же CAN-фильтр (что даром не надо). У Яндекса есть страничка под CIC, на которой отображаются пробки, правда не очень понятно, как её задействовать так, чтобы можно было смотреть на ходу, ведь на ходу интернет не алё. Непонятно. Пожалуй, с iPad интернет удобнее будет, а это так, игрушка.

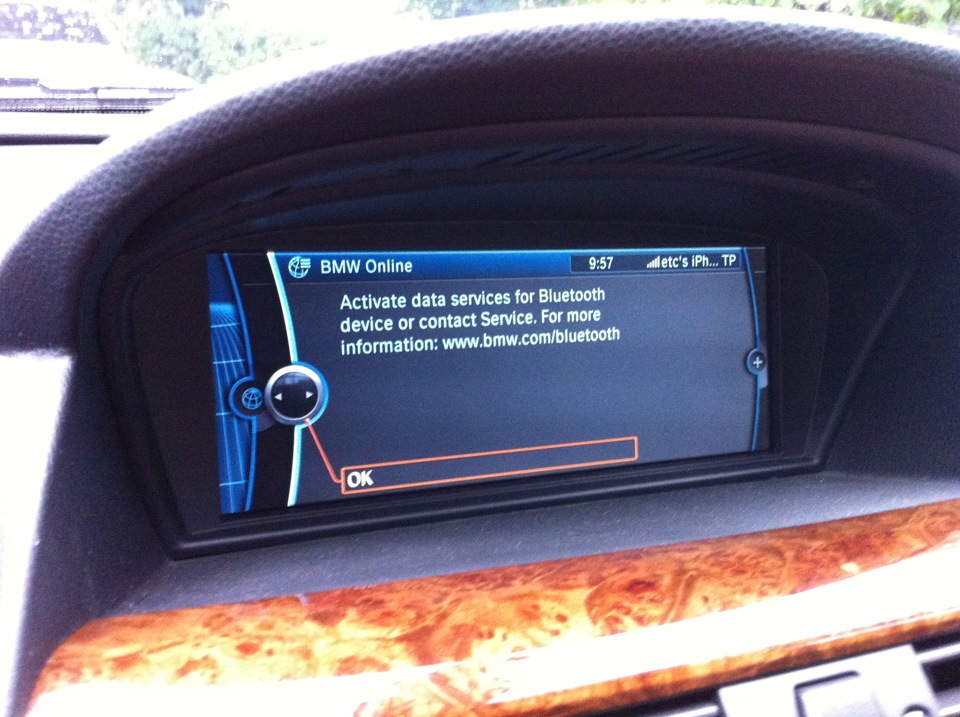

Помимо интернета есть ещё сервис то ли BMW Live, то ли BMW Online, то ли вообще ConnectedDrive. Самый свежий вроде как последний. У меня же он отображается как BMW Online, однако он не работает, выдавая следующее:

Вполне возможно ему не нравится VIN моей машины, зашитый в Combox. Кстати да, попутно я освоил адскую программу под названием Tool32, работающую на низком уровне с блоками машины. Вот уж где-где, а здесь шаг вправо или влево — хана. В общем используя эту программу я вписал VIN своей машины вместо того, что закодировался от машины-донора.

С другой стороны сервис мне-таки доступен:

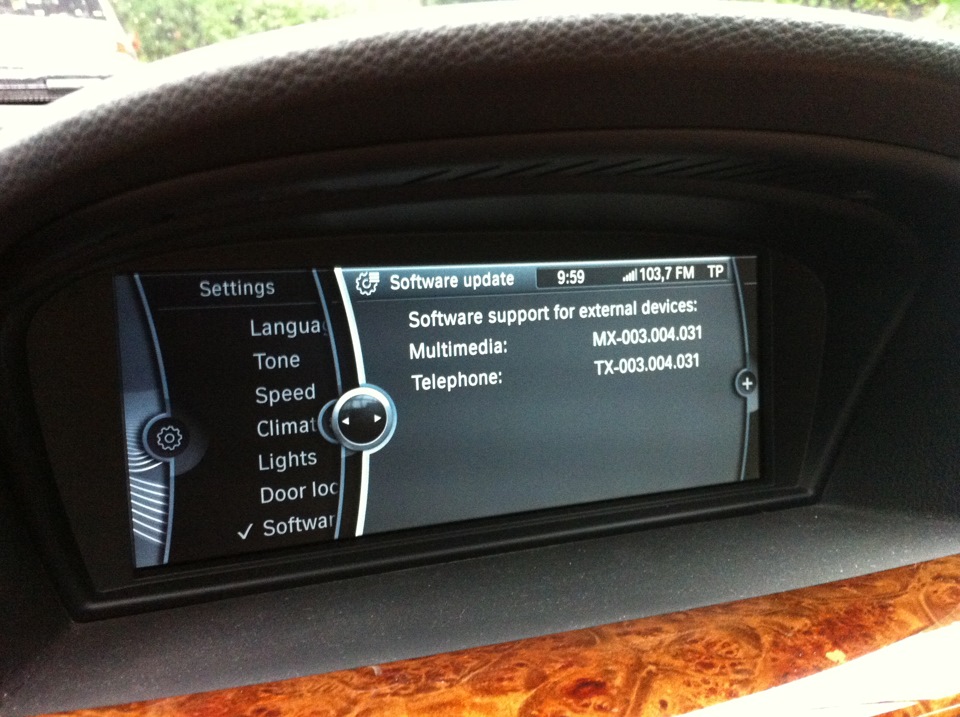

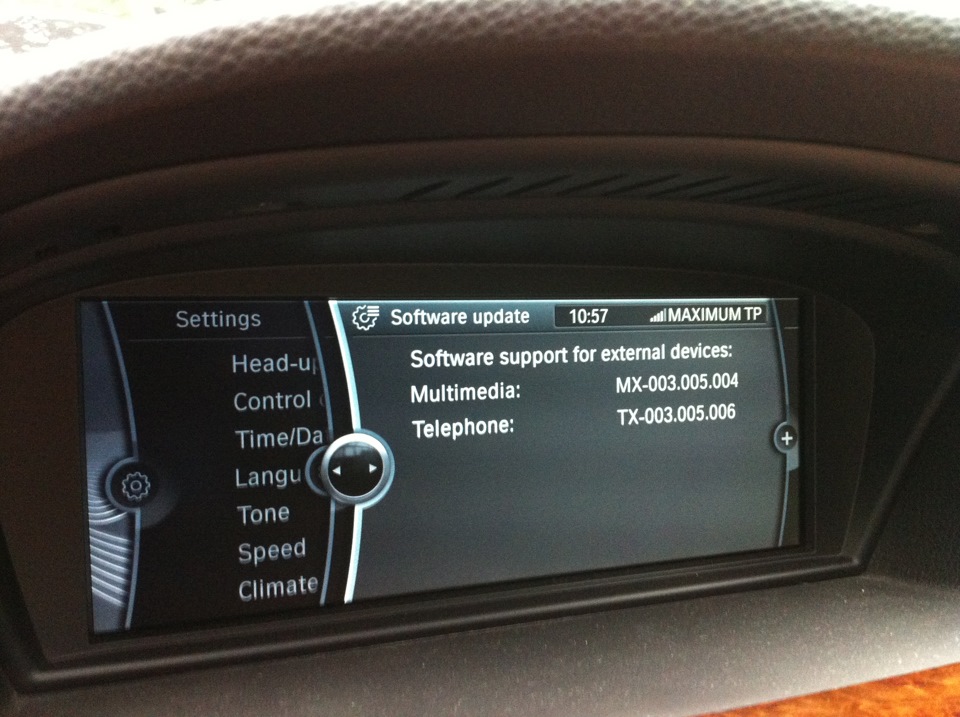

Кстати, ПО Combox-а можно обновлять с флешки. Само ПО можно скачать с сайта bmw.com/update и вбив корректный VIN, получить ссылку на bin-файл, который нужно разместить в корне флешки.

Правда в результате я ничего нового не увидел, BMW Online так и не заработал.
Сам по себе сервис BMW Online предоставляет сводки погоды, новости (RSS), панорамы, фотографии и тому подобную муть.

Ещё одна опция Combox, которая пока недоступна — приложения, типа Facebook, Twitter и прочие онлайн-радио типа Pandora. Для активации оных требуется покупка кодов FSC (или как он там называется для Combox). Не уверен, что мне это реально нужно, ещё подумаем над этим. Также ещё нужно провентилировать тему ConnectedDrive, вроде как это последнее достижение от BMW. Чем конкретно оно отличается от BMW Online я не помню, какие-то дополнительные фичи вроде взаимодействия автомобилей друг с другом, облачные сервисы и т. д.

Что ж, надо доводить все дела до конца, планы следующие:

1) Поставить наконец правильную панель климата/CIC, держатель для USB-розетки + мелочь. Панель всё ещё едет из Германии, заказана месяц назад;
2) Выпилить дырку для проводов USB/AUX-розетки в держателе кредла в подлокотнике. К сожалению без колхоза никак, иных заводских вариантов не предусмотрено;
3) Установить базовую пластину (уже заказана) под MEDIA-адаптер, проверить функционал и работу видео/приложений;
4) Правильно закодировать Combox, чтобы работал BMW Online.

Как узнать есть combox или нет

Группа: Real User

Сообщений: 143
Спасибо сказали: 7 раз

Люди! есть инфа что COMBOX с F-серий можно перешить на E-серию, в руках есть от F-серии
сам не видел, но вроде по железке одинаковые, со слов
если кто в курсах, дампом и точками подключения поможите пожалуйста!

Ответов (1 — 6)

profecor 47 лет
Россия, Новороссийск
30.10.2015, 23:10

Почетный друг форума

Сообщений: 965
Спасибо сказали: 483 раза

Combox Media или Telematic? Тоже на неделе Combox Media от F-серии пробывал на столе подключить через оптику прямым соединением к I-Com. Что бы Combox увидел активность по оптике, в настройках переключил на MOST_MASTER. Короче как только не крутил чтобы в экспертном режиме прошить на E- серию так и не получилось. Тоже больной вопрос для меня. Но как то делают это факт! Никто не делится. Кстати если Combox Telematic, то прийдется еше трансивер менять на TJA 1054 или 1055 помойму, в F серии FlexRay стоит, посадит весь CAN. Был слух что через прогер можно, но исходя из того что флэши стоят BGA, это не бюджетно и не совсем удобно, тем более учитывая стоимость самих постелей под BGA-Flash. А железо действительно одинаковое.

f30user 46 лет
Россия, Москва
30.10.2015, 23:15

Группа: Real User

Сообщений: 143
Спасибо сказали: 7 раз

Цитата(profecor @ 31.10.2015, 0:10)

Combox Media или Telematic? Тоже на неделе Combox Media от F-серии пробывал на столе подключить через оптику прямым соединением к I-Com. Что бы Combox увидел активность по оптике, в настройках переключил на MOST_MASTER. Короче как только не крутил чтобы в экспертном режиме прошить на E- серию так и не получилось. Тоже больной вопрос для меня. Но как то делают это факт! Никто не делится. Кстати если Combox Telematic, то прийдется еше трансивер менять на TJA 1054 или 1055 помойму, в F серии FlexRay стоит, посадит весь CAN. Был слух что через прогер можно, но исходя из того что флэши стоят BGA, это не бюджетно и не совсем удобно, тем более учитывая стоимость самих постелей под BGA-Flash. А железо действительно одинаковое.

я медиа на медиа хочу, кан нафиг не нужен , даже на авто, не подключал
на столе не идет (айком, мост, интерфейс мастер) дальше 36 адреса ничего, в эксперте канешна
