AutoCAD сохранить DWG в PDF

DWG сохранить в PDF может понадобится по разным причинам, возможно у заказчика нет возможности открыть файлы с расширением dwg или просто защитить свои труды от копирования или внесения изменений.

AutoCAD позволяет сохранить файлы dwg и dxf в pdf без использования сторонних конвертеров.

Интересно. О том как проделать обратную операцию можно прочитать здесь.

AutoCAD как сохранить в PDF

В Автокаде сохранение dwg в pdf происходит в следующем порядке:

1. Открыть окно печати любым удобным способом (нажать иконку, выбрать пункт меню Файл → Печать , нажать сочетание клавиш Ctrl+P, ввести в командную строку PLOT или ПЕЧАТЬ).

2. В списке принтеров выбрать «DWG To PDF».

DWG To PDF

3. Выбрать необходимый формат листа для сохранения файла dwg в pdf из списка ниже. В случае отсутствия требуемого формата, создать его с помощью мастера настройки пользовательского формата листа нажав: Свойства → Нестандартные форматы листа → Добавить .

Пользовательский формат листа

4. Далее все как при обычной печати, в области печати выбрать «Рамка» и выделить границы чертежа для перевода DWG в PDF, произвести необходимые настройки и нажать ОК.

5. Останется только выбрать место для сохранения файла pdf.

Как видите, нет ничего сложного в том, чтоб в Автокаде сохранить dwg в pdf.

Автокад в PDF. Сохранение шрифтов

Во избежание проблем при отображении нестандартных шрифтов на других компьютерах можно использовать возможность внедрения этих шрифтов в созданный PDF файл.

В настройках принтера «DWG to PDF» проделайте следующее: Свойства → Дополнительные свойства → Дополнительные свойства → Затем на вкладке Шрифты (Fonts) отметить пункт Включить все . Здесь же можно отключить информацию о слоях чертежа dwg в pdf файле сняв соответствующую галку.

Внедрение шрифтов в pdf

Полезно. Как защитить pdf файл от печати, копирования и редактирования читайте здесь.

Как перевести Автокад в pdf. Видеоурок

Видео урок, как перевести Автокад в pdf будет записано в ближайшее время…

Как убрать рамки в автокаде при переводе в пдф

Документ можно экспортировать в формате файла PDF. Файл PDF можно просматривать, открывать для общего доступа и печатать на любой платформе при условии, что на компьютере пользователя установлено приложение Adobe Acrobat, Adobe Reader или другая программа, поддерживающая просмотр файлов PDF. Файл PDF можно выгрузить во внутреннюю сеть или Интернет. В файл PDF можно также экспортировать определенную часть документа или весь документ.

При экспорте документа в формате PDF можно выбрать одну из заготовок PDF с индивидуальными параметрами. Например, при выборе веб-заготовки разрешение изображений в файле PDF оптимизировано для Интернета.

Можно также создать новую заготовку PDF или редактировать любую из существующих заготовок. Параметры безопасности файла PDF не сохраняются в заготовке PDF. Для получения сведений о параметрах безопасности файлов PDF см. раздел Параметры безопасности файлов PDF.

Если в документе используются символы, они будут поддерживаться в файле PDF. Для получения дополнительных сведений о символах см. раздел Символы.

Экспорт документа в файл формата PDF

1 Выберите пункт Файл Опубликовать в PDF.

Кроме того, PDF-файл можно сохранить, нажав кнопку Опубликовать в PDF на стандартной панели инструментов.

2 Выберите папку, в которой необходимо сохранить файл.
3 Введите имя файла в поле Имя файла .
4 Выберите один из следующих параметров в списке Заготовка PDF .

• Архивирование (CMYK) : создание файла PDF/A-1b, который можно архивировать. По сравнению с обычными файлами PDF файлы PDF/A-1b больше подходят для долгосрочного хранения документов, поскольку они более независимы, в том числе и от устройства. Файлы PDF/A-1b включают встроенные шрифты, аппаратно-независимый цвет, а также собственное описание в качестве метаданных XMP. В стиле PDF сохраняются все плашечные цвета или цвета Lab, принадлежащие исходному документу, однако все другие цвета, например оттенки серого или RGB, преобразовываются в цветовой режим CMYK. Кроме того, этот стиль характеризуется встроенным цветовым профилем, который определяет, как цвета CMYK должны интерпретироваться в устройстве визуализации.

• Архивирование (RGB) — похож на предыдущий стиль, при выборе которого создается файл PDF/A-1b, сохраняющий все плашечные цвета и цвета Lab. Все другие цвета преобразовываются в цветовой режим RGB.

• Текущие параметры пробы — применение цветового профиля пробы к файлу PDF.

• Распространение документов — создание файла PDF, который можно напечатать на лазерном или настольном принтере и который подходит для обычной доставки документов. Этот стиль предполагает сжатие растровых изображений по алгоритму JPEG и позволяет включать в документ закладки и гиперссылки.

• Правка — создание высококачественного файла PDF, предназначенного для отправки на принтер или цифровое копировальное устройство. Этот стиль предполагает сжатие LZW , позволяет встраивать в документ шрифты, включать гиперссылки, закладки и эскизы. В файле PDF, экспортированном в данном стиле, сохраняются все шрифты, изображения с высоким разрешением и гиперссылки, что позволяет редактировать файл в дальнейшем.

• PDF/X-1a — сжатие растровых изображений по алгоритму ZIP , преобразование всех объектов в цветовое пространство назначения CMYK.

• PDF/X-3 : данный стиль является расширенной версией PDF/X-1a. Он позволяет сохранять в файле PDF данные как в цветовой модели CMYK, так и в других цветовых моделях (например, в Lab или в оттенках серого).

• Допечатная подготовка — обеспечивает сжатие растровых изображений по алгоритму ZIP , возможность встраивания шрифтов и сохранения параметров плашечных цветов для достижения высокого качества печати. Прежде чем подготавливать файл PDF для печати, всегда лучше проконсультироваться с поставщиком принтера для определения наиболее оптимальных параметров.

• Веб — создание файла PDF, предназначенного для интерактивного просмотра, например файла PDF, для рассылки по электронной почте или публикации в Интернете. Этот стиль предполагает сжатие растровых изображений по алгоритму JPEG, позволяет сжимать текст и включать в документ гиперссылки.

Рекомендации по публикации DWG в форматы фиксированной разметки (PDF, XPS, DWFx)

Чтобы избежать типовых проблем при публикации DWG в форматы фиксированной разметки (PDF, XPS, DWFx), рекомендуем придерживаться следующих правил работы в САПР:

  1. Используйте TrueType шрифты вместо устаревших SHX шрифтов. Использование TrueType шрифтов обеспечивает более качественную графику, уменьшает размер опубликованных электронных документов в форматах фиксированной разметки.
  2. Для текстовых надписей используйте коэффициент сжатия «1.0», угол наклона «0». Применение другого коэффициента сжатия или угла наклона приведет к визуальному искажению шрифта, а также невозможности выделения текста и поиска при публикации в документы фиксированной разметки.
  3. Используйте только стилевые возможности предусмотренные разработчиком TrueType шрифта (курсив, кегель, размер и т.д.). Например, для создания наклонного текста используйте стиль «Курсив» шрифта.

Независимо от применяемых форматов фиксированной разметки, искажения текстовых надписей при разработке документов приводит к ряду проблем:

  1. Существенно увеличивается размер файлов фиксированной разметки. Увеличение размера происходит вследствие преобразования символов текста в огромное количество векторных элементов.
  2. Документы с избыточным количеством векторных линий вместо TrueType текстов больше загружают ресурсы компьютеров при визуализации.
  3. ГОСТ 2.304-81 регламентирует все параметры начертания глифов и не допускает их «сжатия» или другого искажения. Искажение текста снижает комфорт чтения.
  4. Разрушение TrueType текстов увеличивает нагрузку на зрение сотрудников, т.к. приводит к отключению технологии субпиксельного сглаживания ClearType.

По запросу, компания АСКОН может предоставить качественный TrueType шрифт собственной разработки, соответствующий ГОСТ 2.304-81.

Поля должны быть 0.0 с каждой стороны, т.к. виртуальный принтер Pilot XPS не имеет «слепой зоны» (как и любой другой виртуальный принтер). Чтобы добиться этого в AutoCAD необходимо:

  1. В диспетчере параметров листов выберите виртуальный принтер Pilot XPS. Нажатием кнопки Свойства вызовите Редактор параметров плоттераИзменение стандартных форматов бумаги.
  2. В списке группы Изменение стандартных форматов бумаги для первого формата нажмите кнопку Редактирование и все поля выставите в 0.
  3. После нажатия Далее мастер предложит создать файл калибровки Pilot XPS.pmp и свяжет его с файлом параметров плоттера Pilot XPS.pc3.
  4. Полученные файлы Pilot XPS.pmp и Pilot XPS.pc3 можно скопировать для многократного использования на всех рабочих местах AutoCAD. Чтобы найти папки хранения этих файлов в меню AutoCAD выберите ПечатьУправление плоттерами или выполните команду _PLOTTERMANAGER . Готовые файлы Pilot XPS.pmp и Pilot XPS.pc3 вы можете скачать здесь.

Если при печати на виртуальный принтер Pilot XPS чертежа альбомной ориентации вы получите книжную ориентацию электронного документа, то для решения проблемы сделайте такие действия в AutoCAD:

  1. В диспетчере параметров листов для принтера Pilot XPS нажатием кнопки Свойства вызовите Редактор параметров плоттера.
  2. Выберете группу Дополнительные свойства и нажмите кнопку Дополнительный свойства. .
  3. В появившемся диалоге задайте альбомную ориентацию бумаги.

САПР для инженера

Тогда, скорее всего, вы сталкивались с проблемой, когда у вставленного OLE-объекта (например текст из MS Word) границы и линии в pdf-файле нечеткие:

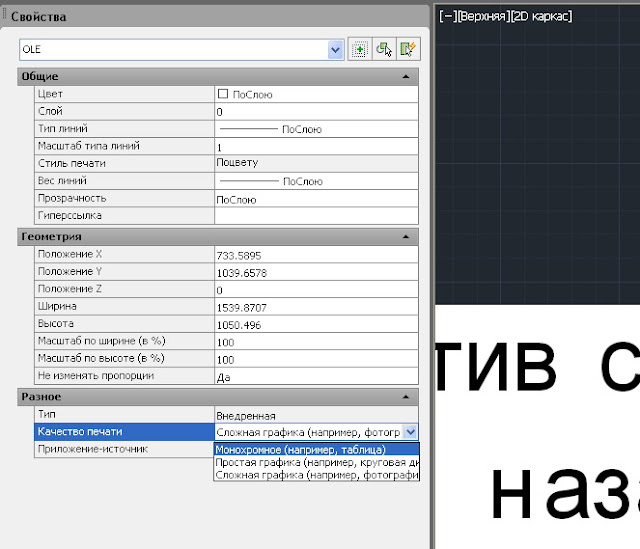

Избавиться от этого достаточно просто. Нужно войти в свойства OLE-объекта и изменить качество его печати на Монохромное или Простая графика:

Результат радует — разница очевидная:

С остальными приемами работы в AutoCAD можно познакомиться здесь.

С уважением, Андрей.
