Как установить монтажный блок ваз 2104

Монтажный блок ВАЗ-2107, 2104. Расположение предохранителей и реле.

Описание реле:
К1–Управление обогревателем заднего стекла;
К2– Управление электроочистителями и двигателем омывателя фар (при их наличии).
К3– Управление звуковых сигналов (вместо реле установлена заглушка).;
К4– Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется);
К5– Управление электролампами дальнего света фар.;
К6– Управление электролампами ближнего света.;

Таблица цепей, защищенных плавкими предохранителями на ваз 2107, 2104

Номер предох- ранителя

Цепи, которые защищает предохранитель

Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла.

Защита дворников лобового стекла.

Ваз 2104: самостоятельная замена предохранителей

Монтажный блок с плавкими предохранителями и реле автомобиля ВАЗ 2104 состоит из:

Позиция	Название реле включения
1	Обогрева заднего стекла
2	Очистки и омывания фар
3	Звуковых сигналов
4	Электродвигателя вентилятора в системе охлаждения
5	Дальний свет фар
6	Ближний свет фар
F1 – F17	Предохранители

Предохранитель вилочного типа представляет собой корпус из пластика на котором нанесены цветовая и числовая маркировка номинального тока, и двух контактных плоских электродов, соединенных между собой плавкой перемычкой.
Через окошко, которое расположено в верхней части корпуса, видно в каком состоянии находится плавкий элемент предохранителя.
При резком увеличении в цепи тока, защищенной предохранителем, узкая часть перемычки моментально нагревается и расплавляется. Это способствует разрыву цепи и отсутствию возникновения коротких замыканий, которые происходят при пробоях в проводах или заклинивании деталей механизмов.

Ремонт блока с предохранителями ВАЗ 2104

На ранних моделях автомобилей ВАЗ 2104 блок предохранителей составляли пальчиковые предохранители, которые отличались невысокой надежностью. Эта проблема была в держателях предохранителей, выполненных из пружин.
В месте плохого контакта устройств выделялось много тепла, способного расплавить корпус блока, держатели начинали шататься и не могли хорошо зажимать предохранители. Это послужило поводом замены монтажного блока более старого образца на новые, с элементами вилочного типа.

Совет: Замена блока предохранителей ранее использованного образца на новый, предусматривает подключение электродвигателя вентилятора, в системе для охлаждения двигателя, только через реле. Иначе, на печатной плате могут сгореть дорожки, проводящие ток. При замене старого блока, на электровентилятор необходимо установить датчик, выполняющий включение, нового образца, это объясняется тем, что его контакты рассчитаны на большее значение величины тока.

Демонтаж монтажного блока

Выполнение работ производится при помощи набора инструментов предназначенных для водителя.
Порядок снятия блока:

• Отсоединяется от аккумуляторной батареи «минусовая» клемма провода.
• Разбирается «бардачок».
• Со стороны пассажирского сидения выдергиваются все разъемы, каждый из которых имеют свой цвет. Под разъемом есть кружочек, с соответствующим цветом, для правильной сборки монтажного блока, как хорошо видно на фото.

Разъемы на монтажном блоке ВАЗ 2104

Два одинаковых белых разъема перепутать практически невозможно из-за их разной величины:

• Далее работы выполняются в подкапотной части.
• Выдергиваются разъемы, расположенные под блоком предохранителей, имеющие такой же цвет как и кружочки.
• С помощью отвертки отгибаются боковинки-защелки. Когда блок выйдет из устройства, будет слышен щелчок с обеих сторон.
• Легко покачивая из стороны в сторону, монтажный блок вытаскивается. Иногда нужно приложить некоторое усилие.
• Облегчить демонтаж можно снятием гофрированной трубки и заслонки, которая переключает попадание на карбюратор горячего и холодного воздуха.
• Из устройства вытаскиваются все предохранители и реле.

Ремонт блока предохранителей авто ВАЗ 2104

Совет: Необходимо учесть, что при обратной сборке номинальной величине должна соответствовать величина тока предохранителя. Если в реле ставятся перемычки, это место нужно наметить, чтобы затем не перепутать при сборке.

• Откручиваются саморезы и половина блока предохранителей снимается.
• Отыскивается сгоревшая дорожка.
• Аккуратно вырезается пришедший в негодность участок.
• На его место припаивается новая проволока.
• Все окисленные места перед этим аккуратно протираются бензином.
• Сборка блока предохранителей выполняется в обратном порядке.

Подробно как выполняется ремонт блока своими руками можно посмотреть на видео.

Замена предохранителей в блоке

Инструкция, каким образом выполняется замена предохранителей на ВАЗ 2104 не сложная, а цена работы будет значительно меньше, чем это будет стоить в автосервисной мастерской.
Итак:

• Для начала нужно определить нужна ли замена предохранителей ВАЗ 2104, и если да, то каким? Определить это можно по нестабильной работе, или вовсе ее прекращении одного или нескольких автомобильных приборов, которые питаются электроэнергией, что указывает на поломку предохранителя в определенной цепи.
• Необходимо выяснить элементы авто, которые не подлежат защите предохранителями. Это наиболее ответственные схемы, отказ в работе которых может создать аварийную ситуацию на дорогах:

1. цепь обеспечения управления электромагнитным клапаном карбюратора;
2. реле обеспечения включение фар дальнего и ближнего света;
3. цепь зарядки аккумулятора;
4. система, включающая зажигание двигателя. Это дает возможность избежать ввод в нее дополнительных элементов, которые со строя могут выйти в самый неподходящий момент.

Затем нужно уточнить год выпуска автомобиля и какой тип блока предохранителей в нем установлен. В разных блоках по разному выполняется замена предохранителей в ВАЗ 2104.
Запасные предохранители должен иметь каждый владелец автомобиля.

Совет: После выхода со строя предохранителя нужно выяснить причину, из-за которой он сгорел, и только потом заменить на новый.

Замена предохранителя ВАЗ 2104 и реле осуществляется в следующем порядке:

• Отсоединяется от клеммы аккумуляторной батареи «минусовой» провод.
• Специальным пинцетом извлекается предохранитель, и на его место устанавливается новый, номинал его должен быть таким же.

Замена предохранителя авто ВАЗ 2104

• Реле системы управления мотором ВАЗ 2104 смонтированы на кронштейне, который расположен под приборной панелью с правой стороны.
• Отворачивается гайка, фиксирующая к кронштейну реле, которое затем извлекается.

Замена реле авто ВАЗ 2104

• В обратном порядке снятию устанавливается новое реле такого же типа.

Исправное состояние автомобиля – залог безопасности движения его по дорогам, а периодическое обслуживание, с целью обнаружения неполадок и своевременное их устранение, позволит сохранить надежную работу всех узлов авто.

СНЯТИЕ И УСТАНОВКА МОНТАЖНОГО БЛОКА

Комментарии: Избранное: 0

Шаг 1

Вам потребуются: ключ «на 10», торцовая головка «на 10», вороток.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи и снимите крышку блока предохранителей и реле.

2. Снимите полку панели приборов (см. «СНЯТИЕ И УСТАНОВКА ПОЛКИ ПАНЕЛИ ПРИБОРОВ»).
3. Снимите корпус вещевого ящика (см. «СНЯТИЕ И УСТАНОВКА КОРПУСА ВЕЩЕВОГО ЯЩИКА»).

4. На автомобилях с инжекторным двигателем снимите контроллер и кронштейн его крепления (см. «СНЯТИЕ И УСТАНОВКА КОНТРОЛЛЕРА И КРОНШТЕЙНА ЕГО КРЕПЛЕНИЯ»).

5. Отсоедините колодки с проводами от монтажного блока со стороны моторного отсека и колодки, находящиеся под панелью приборов.

Шаг 2

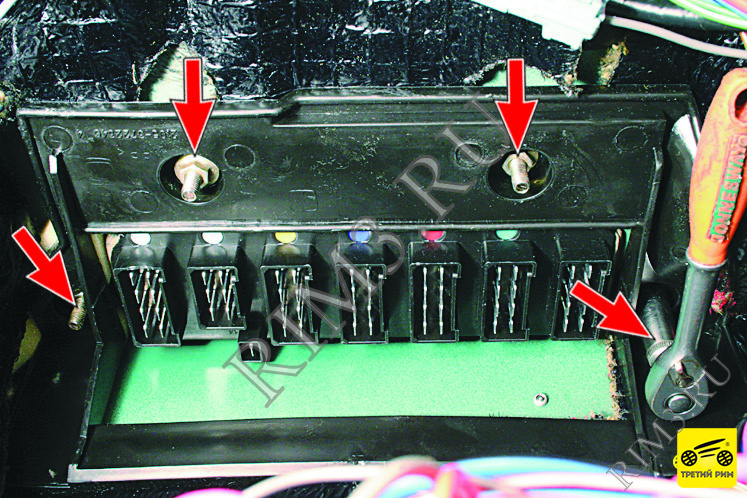

6. Отверните четыре гайки крепления монтажного блока к панели кузова, выньте монтажный блок из гнезда панели.

Шаг 3

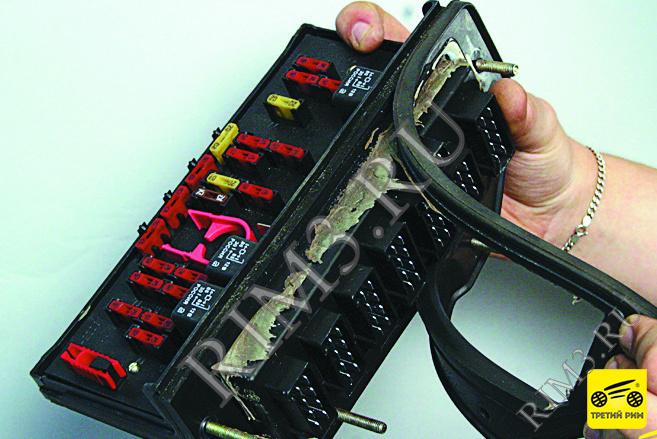

7. . и снимите уплотнительную резиновую прокладку. Если уплотнительная прокладка монтажного блока сильно обжата, затвердела или повреждена, замените ее.

8. Установите монтажный блок в порядке, обратном снятию.

• Комментарии

Монтажный блок реле и предохранителей

Монтажный блок реле и предохранителей цепей электрооборудования установлен справа в моторном отсеке на перегородке моторного отсека.

• 7,5 A коричневый;
• 10 A красный;
• 15 A синий;
• 20 A желтый.

Монтажный блок реле и предохранителей: R1 — реле включения обогрева заднего стекла; R2 — реле включения дальнего света фар; R3 — реле включения ближнего света фар; F1-F17 — предохранители; 1 — место установки реле включения очистителей и омывателей фар; 2 — перемычка (ранее устанавливалось реле включения звукового сигнала); 3 — перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения); 4 — пинцет для замены предохранителей; 5 — запасные предохранители; 6 — пинцет для замены реле
