Блок модуль блютуз форд как подключить

Установка Bluetooth модуля BT-Link в штатную магнитолу Ford Sony

Много писать не буду, что-то уже описал в своей статье по установке BT-Link на Renault FLuence. Почитать про сам модуль можно здесь.
Цель рассказать про сам модуль и показать процесс установки.

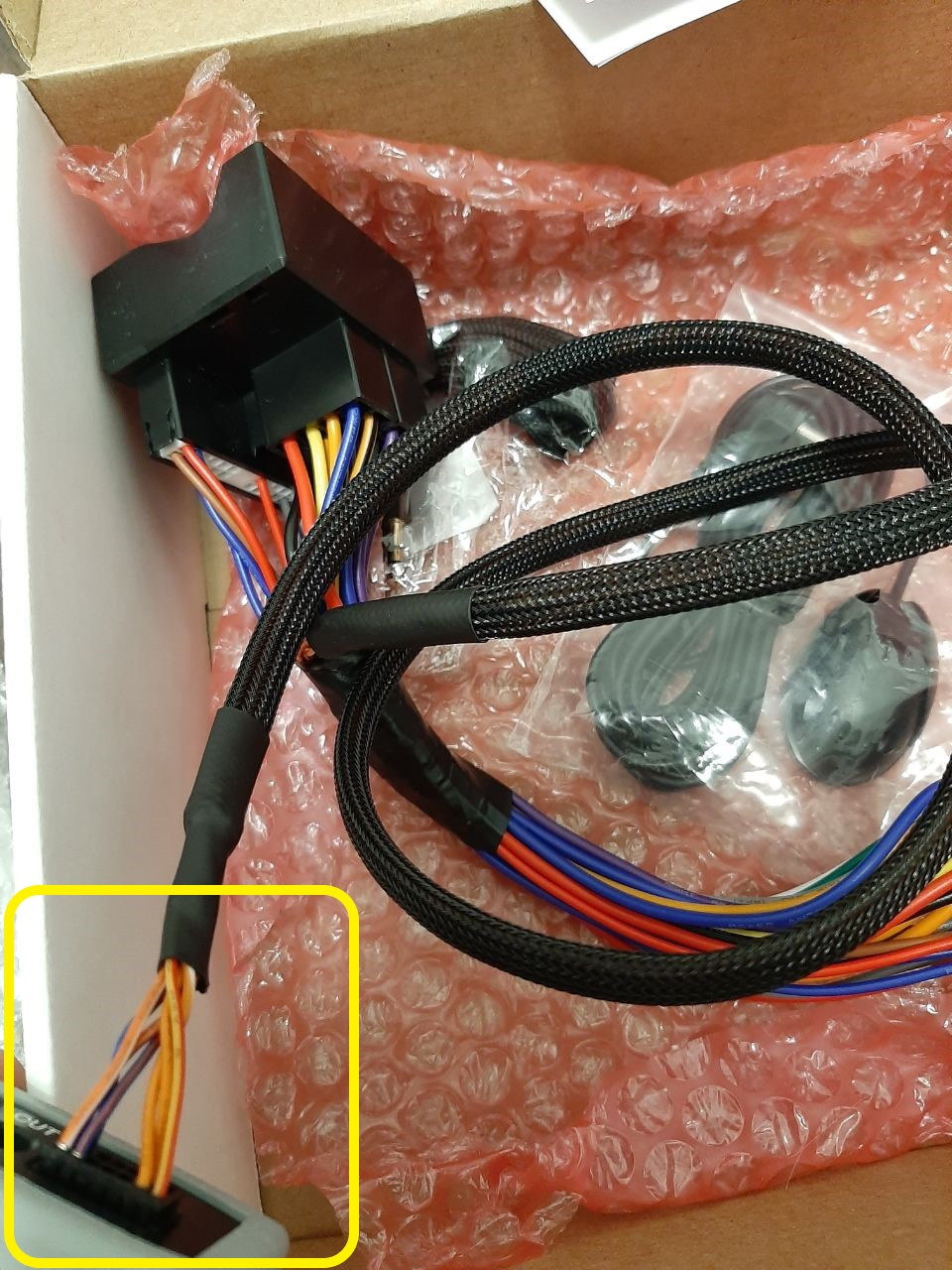

В коробке лежит:
— переходник на штатную магнитолу
— блок bluetooth Bt-Link
— микрофон
— AUX кабель
— USB кабель для прошивки
— инструкция

На фокусах ставить достаточно просто, магнитола снимается за минуту.

Для этого достаточно снять накладку и открутить 4 самореза.

Вытягиваем магнитолу из посадочного места.

Сзади есть основной разъем — квадратный. И разъем антенны. Отключаем оба для удобства.

В комплекте с адаптером идет Т-образный переходник. Один конец вставляется в магнитолу, второй — в разъем на штатной косе. Разъемы штатные. Никаких врезок и нарушения штатной проводки не происходит.

Третий конец подключается к самому блоку bluetooth BT-Link.

Так же в блок адаптера подключается микрофон и AUX кабель. Они идут в комплекте с блютуз адаптером. Даже если штатно не выведен AUX, теперь он будет доступен через модуль BT-Link.

Микрофон можно протянуть через стойку и вывести рядом с зеркалом заднего вида. Приклеить крепление микрофона можно к стеклу за зеркалом. Особо даже видно не будет.

Сам модуль можно вывести в бардачок или спрятать за магнитолой, обычна в фокусах есть ниша под магнитолой. Провод AUX можно вытянуть в бардачок.

Теперь прежде чем все собрать нужно проверить. Включить на телефоне Bluetooth и включить зажигание. BT-Link активируется и перейдет в режим ожидания спаривания. В списке устройств отображается как BT-Link v2. Сразу же проверяю переключение треков, паузу, громкую связь (HandsFree).

Bluetooth адаптер отключается после выключения зажигания через 10 минут. Включается — по включению зажигания.
Вот и все. установка при наличии всего необходимого займет 1 — 1.5 часа в спокойном режиме. Из необходимого — пластиковая лопатка для съема панели вокруг магнитолы и отвертка для откручивания саморезов.

Блок модуль блютуз форд как подключить

Внимание! Вы используете устаревший браузер. Сайт может работать некорректно.

Рекомендуем обновить браузер или установить другой

Баннер вам в подарочек

Личный кабинет

Форум Ford Fusion Сообщение

О компании

• О компании
• Об Exist.ru
• Адреса офисов
• Связаться с нами
• Вакансии
• Новости
• СтатистикаИнформер для Yandex
• Правовая информация

Интернет магазин

• Поиск автозапчастей и аксессуаров
• Доставка заказа
• Как оплатить заказ
• Условия возврата и гарантии
• Стать клиентом
• Восстановить пароль
• Форумы
• Помощь

Каталог товаров

• Каталоги автозапчастей
• Все для автосервиса
• Шины, диски
• Масла и ГСМ
• Аккумуляторы
• Аксессуары
• Мотокаталоги
• Автолитература
• Автоэлектроника

Партнерство

• Как стать партнером
• Таблица скидок
• Регионам
• Поставщикам
• Юридическим лицам
• Производителям
• Наши склады
• Партнерские программы

Реклама

• @DIRECT продажи
• Реклама на сайте

Установка модуля блютуз bt-link в Ford focus III рестайлинг (2018 год)

Ford focus III я купил незапланированно и почти спонтанно. Просто я нечаянно «сломал» свою прошлую машину, и нужно было купить авто быстро и не дорого. Так как я предпочитаю более дешевые, но новые (или почти новые, как в случае с фордом) машины, то выбор пал на то, что было в наличии, было свежим и исправным. Так я купил Ford focus III универсал, не в самой богатой комплектации, как оказалось. В первый же день я вдруг понял, в этом форде нет блютуза, а я привык слушать apple music и говорить через hands free. Вот такое вот головное устройство оказалось на моем форде:

Первая мысль была поменять мафон. Но на рынке, как обнаружилось, головные устройства для форда стоят бешенных денег. Тысяч за 10-15 можно взять безродного китайца (который мне даром не нужен из за качества звучания), а что поприличнее — 25 тысяч рублей и выше. Поэтому я стал искать другие пути решения проблемы, и нашел их тут же на драйве, в виде обзора блютуз модуля bt-link, который расширяет возможности штатного головного устройства и подходит под большой модельный ряд автомобилей, среди которых числился в том числе форд. Полный список совместимых авто можете посмотреть на сайте производителя (кстати говоря местные ребята делают, Питерские).

Установка простая, модуль ставится просто в разрыв провода, который идет к штатной магнитоле. Провод для нужной модели авто в комплекте (при заказе надо будет сказать для какого автомобиля нужен модуль, что бы положили нужный провод).

Важное дополнение. Модуль блютуз bt-link работает в режиме AUX магнитолы, то есть для включения блютуза в магнитоле, нужно перевести ее в режим AUX. А в фордах примерно с 2012 года этот режим «заблокирован». Поэтому, вам до установки модуля, нужно через сервисную программу и кабель включить 123 байт в мозгах авто. Так как у меня не было ни кабеля, ни желания его покупать и разбираться как программировать авто, я просто позвонил по объявлениям на авито и мне за скромные 1000р включили ннесколько скрытых функций, в том числе и AUX. Теперь у меня в магнитоле помимо радио и USB появился третий режим AUX.

Когда все было готово, я приобрел модуль bt-link, и буквально через три дня получил его через СДЭК.

Рассмотрим более детально процесс установки. Для этого сначала нужно снять магнитолу, и в форде фокус 3 рестайлинг этот процесс немного отличается от дорестайлинга.

1. Чем ни будь пластиковым (что бы не оставлять царапин) отщелкиваем нижнюю панель, под магнитолой.

2. Откручиваем четыре винта битой Torx T20 (на дорестайлинге достаточно было открутить два центральных винта без откручивания блока климата)

3. Отщелкиваем целиком панель магнитолы. Возможно, для более простого демонтажа, вам понадобится немного выдвинуть (отщелкнуть) блок климата

4. Вытаскиваем магнитолу и отсоединяем от нее шлейф проводов

5. Подключаете к модулю bt-link идущие в комплекте микрофон и AUX Кабель (да, теперь у вас будет рабочий AUX) и устанавливаем наш модуль блютуз (красная стрелка) в любое свободное место. Можете его даже в бардачок вывести, длина провода позволяет. К разъему блютуз модуля подключаете шлейф, который был в магнитоле (синяя стрелка), а второй конец (зеленая стрелка) подключаете к магнитоле.

Получится примерно так:

6. Собираем все в обратном порядке. Провод для подключения устройств через AUX я протянул в бардачок

А микрофон расположил перед водительским козырьком (на фото я еще не спрятал провод микрофона)

Вот такая не хитрая процедура. На все про все ушло минут 30.

Ремарка. Модуль блютуз можно обновлять, для этого на нем предусмотрен разъем микро юсб и даже кабель есть в комплекте. Поэтому, если планируете его обновлять, желательно подключить к модулю кабель микро юсб, и так же спрятать его в бардачке. Тогда можно будет обновить прошивку модуля с ноутбука, не снимая магнитолу.

Тестируем модуль. В телефоне я выбрал блютуз bt-link и один раз подружил с ним телефон. Теперь телефон автоматически подключается к магнитоле при ее включении.
Музыка работает отлично, качество хорошее (к сожалению, не знаю на каком кодеке работает bt-link). Громкая связь тоже работает. Управление — с мультируля или на магнитоле. В режиме музыки работает переключение треков и громкость, в режиме разговора: предыдущий трек — сбросить вызов, следующий трек — ответить.
Теги песен не поддерживаются.

Для переключения между режимом блютуз и радио на форде нажимаем кнопку ТА (производитель планирует сделать переключение более удобным без кнопки ТА с новым обновлением прошивки блютуз модуля).
Управление (какие кнопки за что отвечают) могут отличаться, зависит от вашего авто.

Другие впечатления от работы девайса добавлю через несколько дней, после полноценного тест драйва.

Всем спасибо, хейтить меня можно в комментах.

Блок модуль блютуз форд как подключить

Ford Kuga Club Russia (Форд Куга Клуб)
Форум клуба владельцев кроссовера

Установка штатного Bluetooth с USB на Кугу 1

Магнитолы, GPS, акустика, шумоизоляция, видеорегистраторы, навигаторы, парктроники, камеры
Сообщений: 90 • Страница 1 из 5 • 1 , 2 , 3 , 4 , 5

Установка штатного Bluetooth с USB на Кугу 1

#1 22 дек 2013, 23:04

Предлагаю отчет как установить на Кугу 1 штатные Bluetooh для Hand Free и проигрывния музыки, гнездо USB для МР3 с флешки и голосовое управление (английский язык). Процедура несложная, сравнимая по сложности с установкой простенькой автосигнализации.

На Кугах первых годов выпуска, как правило, вся проводка под модуль Блютус с ЮСБ уже стояла, достаточно было докупить модуль Новеро, микрофон и несколько кабелей, поставить все в штатное место и все работало. Вот достаточно подробный отчет. Но примерно с 2011 г. (или даже рестайлинга 2010 г.?) проводку изменили, выбросили все «лишние» разъемы и задача немного усложнилась.

Скрытый текст:

1. Форд Куга 1 с установленной магнитолой Sony (на 1 или 6 CD). Если магнитола Ford CD6000 то будет работать только Bluetooth и голосовое управление, USB работать не будет.

2. Купить с рук (по объявлению) комплект для установки Bluetooth. Тут как повезет, что с ценой, что с комплектом (мне обошелся примерно в 5000 руб с пересылкой). Обращаю особое внимание: нужен модуль поддерживающий USB (с надписью with usb), иначе не будет доступна функция проигрывания МР3 с флешки. Состав комплекта:
Bluetooth/USB модуль Novero 8M5t-19C112 (1 577 856)
Микрофон для установки в потолочный плафон (1 532 666)
Подрулевой переключатель с кнопкой VOICE, можно без него, поставить кнопку Voice в обычный (1 318 965)
Кабель USB с разъемами-защелками в штатные места, можно заменить простым кабелем из комп. магазина, правда тогда установить можно только нештатно.
Кронштейн для крепление модуля (1 318 300).

3. Разъем для блока Novero. Если авто первых лет выпуска (до 2010 ориентировочно) возможно у вас он есть с проводкой, тогда все упрощается. Так же можно купить его в комплекте с модулем. Если первые два варианта не прокатили, то заказываем: разъем 4E0 972 144 (54 контакта (3*18) VAG) и 12 пинов к нему 61 13 8 369 696 (гнездовой контакт для разъема 4E0972144). Цена вопроса на сегодняшщний день примерно 150 руб разъем и 15*35=525 руб. пины (три пина про запас). Есть другие варианты: купить пины от разъема в приборку Калины или Приоры (цена копейки) и сточить у них бортики по бокам (лично я не нашел у нас на рынке ) или порыться по разборкам — такие пины используются почти во всех немецких авто, ищите похожие разъемы и вытаскивайте пины оттуда.

4. Ключи для снятия магнитолы. Я заказал в Экзисте с разъемом, номерок W 000 589 88 63 00 в одном комплекте 2 ключика, надо 4, т.е. 2 комплекта по 75 руб.

5. Провода для косы с разъемом, тонкие, медные, от проводки какого либо авто. Провод ЮСБ потолще, я взял качественный удлинитель USB на 2 м и распотрошил его.

6. Инструмент и расходные материалы: паяльник, термоусадочные трубки, изолента, стяжки пластиковые, плоскогубцы, нож, набор TORX.

Приступаем к работе:
Первым делом, обязательно (нередки случаи выхода из строя магнитолы при работе без снятия напряжения) — снимаем клемму с аккумулятора и изолируем ее, чтобы не попала обратно на аккум.

1. Снимаем магнитолу.

Скрытый текст:

С ключами магнитола вынимается на раз — только обратите внимание на надписи на ключах — TOP R — надпись вверху — вставляем в правое отверстие, TOP L соответственно — в левую.

Снимаем разъем и смотрим — нам нужны провода оранжевый/черный (+BAT), черный/синий (масса), витая пара серых проводов (CAN H), синих (CAN L), провода AUX (серый, бело-фиолетовый, черный). Обращаем внимание на белый/красный и черный провод рядом с проводами AUX — это провода микрофона. В теории возможно есть модификации Куги где нет проводов AUX и микрофона — их придется добавить, как объяснять не буду, все просто.

Те кто не любит подолгу копаться и не придерживается шаблонов — в принципе можно ограничиться только снятием магнитолы и установкой блока Новеро рядом с ней. Место там есть, провода все подходят, надо только придумать как закрепить блок и куда вывести провод ЮСБ (напрашивается вариант в заглушку под кнопками обогревателей или в бардачок-карман сверху на панели). Тогда пропускаем п. 2. и 3 в части удлинения провода ЮСБ.

2. Разбираем центральную консоль и снимаем бардачок.

Скрытый текст:

Аккуратно поддеваем накладку под рычагом переключения КПП и снимаем ее, а также накладку — проставку под ней. На авто с МКПП можно вроде бы (не пробовал) открутить набалдашник рукоятки и снять чехол с накладкой.

Откручиваем саморезы около магнитика крышки подлокотника и снимаем переднюю стенку подлокотника. Под ней внизу — два самореза крепления центр. консоли и один саморез крепления ванночки под Ipod с гнездом AUX и контурами под гнездо USB.

Естественно там надо сделать дырку Я отступил от краев контура примерно по 1 мм, у меня гнездо USB получилось чуть утопленным, возможно если резать по контуру будет чуть выступающим.

Открываем крышку бардачка и с левой стороны откручиваем один саморез центр. консоли. Снимаем накладки над ногами водителя и пассажира, потянув их в районе лампочки подсветки ног, там две защелки. Под этими накладками еще пара саморезов крепящих центр. консоль.

Все 7 саморезов крепления консоли откручены, теперь можно аккуратно, но сильно тянуть консоль вверх и назад, она держится на 7 защелках в передней части. Освободившись от защелок вынимаем мягкую вкладку под ручку ручного тормоза, отсоединяем разъем прикуривателя и вытаскиваем консоль из авто.

Чтобы удобнее было протягивать провод USB снимаем и боковую накладку: два самореза на виду и две защелки в нижней части, их тоже видно сверху. Под этой накладкой можем лицезреть разъем и две фишки силовых проводов под электрофен (дополнительный обогреватель салона), так что теперь знаем как и его установить

Теперь бардачок. С ним все намного проще: сверху 4 самореза, пара внизу и один слева, который был закрыт центральной консолью. Вынимаем бардачок на себя, не забыв отсоединить лампу подсветки.

3. Делаем косу проводов с разъемом для подключения блока Новеро.

Скрытый текст:

Я нашел себе в разобранном старом БМВ около гаража проводку с похожим на Новеровский разъемом, вынул оттуда пины уже обжатые с проводами. Правда пины оказались чуть велики — залазили тяжело и были длинноваты, пришлось помучиться и несколько сломать, чтобы «укомплектовать» разъем.

Схема подключения, на разъеме есть маркировка номеров.

3 — белый/красный микрофона
4 — черный микрофона
5 — белый/фиолетовый выход AUX_L (в разъем AUX магнитолы)
6 — серый/белый выход AUX_R (в разъем AUX магнитолы)
14 — серый CAN_H
15 — синий CAN_L
17 или 18 — оранжевый/черный +BAT (плюс)
19 — провод черный вход AUX_GND (от разъема AUX)
23 — черный выход AUX_GND (в разъем AUX магнитолы)
33 или 34 — черный/синий масса
37 — белый/фиолетовый вход AUX_L (от разъема AUX)
38 — серый/белый вход AUX_R (от разъема AUX)

Длина проводов примерно 80-90 см, для микрофона 20 см. На конце проводов я себе сделал флажки-метки где какой провод. Ну или пометьте их каким нибудь другим способом чтобы удобнее было потом подпаиваться к разъему магнитолы. В авто проводка AUX и микрофона сделана в экранированном проводе, я сделал простым — все работает. Тут уж как кому нравится.

Удлиняем провод USB, я просто его разрезал и сделал вставку из качественного двухметрового USB удлинителя. Общая длина получилась 190 см. Если не заморачиваться с подведением USB в штатное место к подлокотнику можно вывести его в бардачок (нужна еще так называемая «ванночка» для раъема, у меня былла в комплекте к блоку, сейчас валяется без дела )

Итоговый вид комплекта с готовой косой и проводом USB на фото

4. Приступаем к собственно монтажу.

Скрытый текст:

Вообще, если делаете для себя и в первый раз, есть большая вероятность не успеть сделать все за один день, поэтому можно разбить процесс, например, спаять косу заранее. Я сначала разбирал все, убедился что разъема под блок у меня нет, заказывал разъем (катался две недели с разобранным салоном , потом паял и собирал обратно.

Ставим микрофон: я снимал всю потолочную «люстру», чтобы сделать фото. Хотя достаточно просто поддеть тонкой отверткой плафон освещения в центре со стороны лобового, он выскочит. В образовавшийся проем пролезет рука, которая сможет наощупь вытащить поролончик, вставить вместо него микрофон, достать разъем и подсоединить микрофон. Обращаю внимание: выступ на микрофоне должен быть обращен в сторону водителя.

Справа в проеме бардачка находим тонкий жгут проводов, расплетаем его и видим толстый черный кабель в нем — это провод микрофона. Отрезаем его как можно ниже, разделываем и спаиваем с проводами микрофона в разъеме Новеро. Оставшиеся провода жгута заматываем изолентой и закрепляем обратно.

Протаскиваем провод USB от подлокотника до пространства над бардачком. Протягиваем косу, к разъему магнитолы. Для удобства выводим разъем магнитолы вниз-вправо, справа от блока климата, так и удобнее паять и меньше риск капнуть раскаленным припоем на лицевые панели бороды. Подпаиваемся к разъему согласно помеченным проводам. Провода кан шины и питания я не резал, снимал 1 см изоляции и сверху накручивал провода от блока. Провода AUX надо разрезать, потому что блок подключается как раз в разрез входа AUX.

Изолируем все хорошо, скручиваем в один жгут, выводим разъем на место.

Подключаем блок Новеро, ищем место установки кронштейна (два прилива с обратной стороны поперечины, где провод подсветки бардачка). Прикидываем как встанет там блок, как пойдут провода от разъема и USB, закрепляем их хомутами где необходимо. Закрепляем кронштейн, я использовал два самореза 4,2х19 (в простонародье — «семечки» ), предварительно закрутите их без кронштейна, чтобы потом проще было закручивать. Сам блок прекрасно прижался к кронштейну кровельным саморезом 5,2х39. Фото установленного блока снизу.

Меняем джойстик магнитолы: с обратной стороны джойстика, ближе к кожуху руля, есть выемка, пихаем туда тонкую отвертку, джойстик отскочит из рулевой колонки. Подключаем джойстик с Voice, вставляем его, нажимаем, он защелкнется. Если нет джойстика с Voice можно и просто добавить в джойстик нужную, ничего сложного, поройтесь на форуме ffclub.ru.

Скрытый текст:

Подключаем магнитолу, пока не защелкиваем, подключаем аккумулятор и пробуем! При нажатии на кнопку CD должнны появиться новые пункты: «USB/IPod» и «BT Player». При нажатии на зеленую кнопку в виде трубки телефона должно высвечиваться «Not connection». Пробуем дальше: вставляем флешку (только FAT32) с музыкой, включаем USB/IPod вход, слушаем. На телефоне запускаем поиск новых блутус устройств, должно найтись Ford Audio, магнитола выдаст код, женский голос по английски попросит ввести код в телефон. Введете — телефон будет подключен, можете пробовать звонить. И, наконец, при нажатии кнопки Voice женский голос начнет с вами общение на английском. Если все в норме — собираем все безобразие обратно, надеюсь лишних запчастей не останется

Когда все заработает.

Скрытый текст:

. появятся новые вопросы, например, как заставить магнитолу понимать русские теги, как научиться набирать номер телефона голосом, как сменить прошивку на блоке Новеро. Тогда велкам на дружественный форум в тему «Установка штатного bluetooth c USB для Sony».

Всем удачи и безопасного вождения со штатным Hand Free!
