Настройка сабвуфера, переделка подключения магнитолы и усилителей
Приветствую всех читающих, после установки сабвуфера покатался я немного «поразминал» его, ну и понял, что нужно поднастроить, как раз пришли переходники с Али решил совместить приятное с полезным.
Для настройки использовал инструкции с вот этого канала:

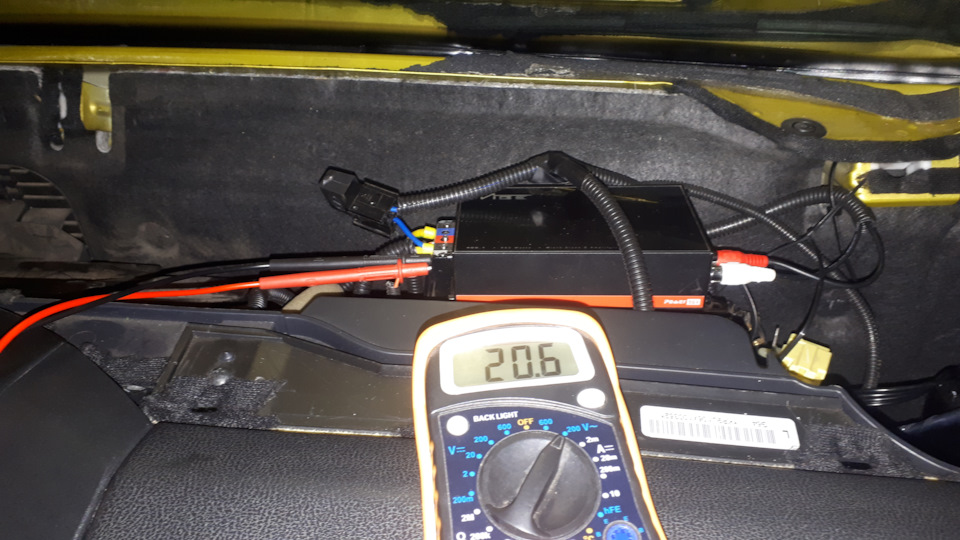

как настроить необходимую частому среза на усилителе мультиметром.
как настроить(согласовать) геин на усилителе.
Очень интересный канал все советую.

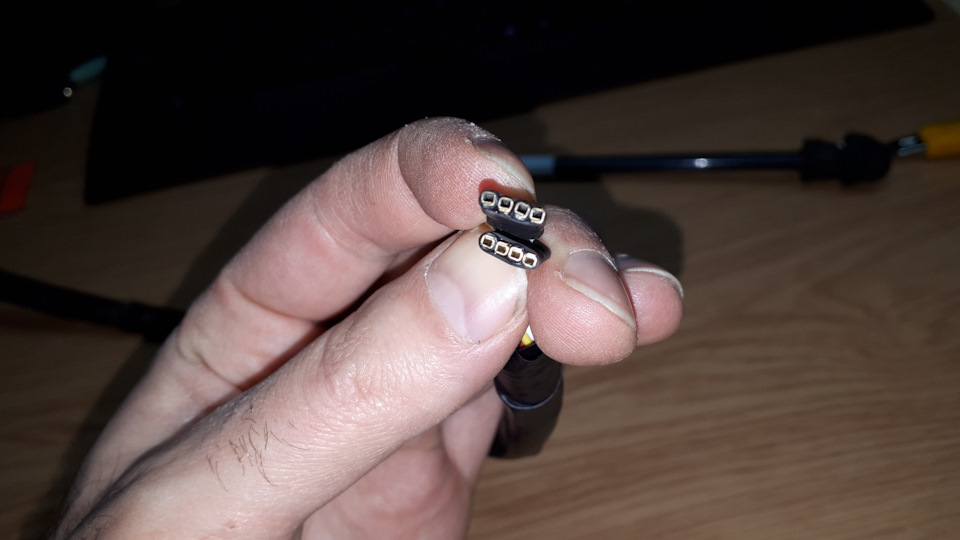

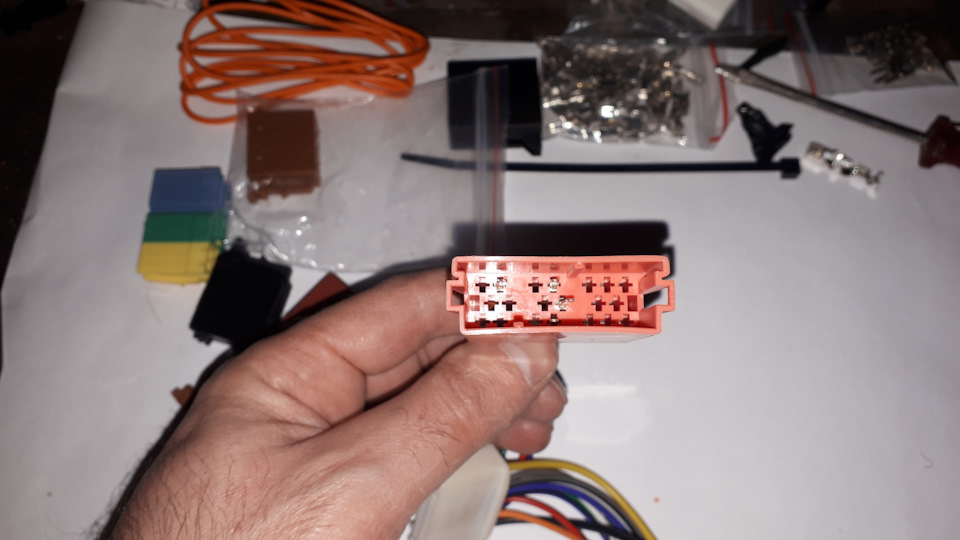

Дальше приступаем к переходникам и переделке подключения усилителей. Нам понадобятся:

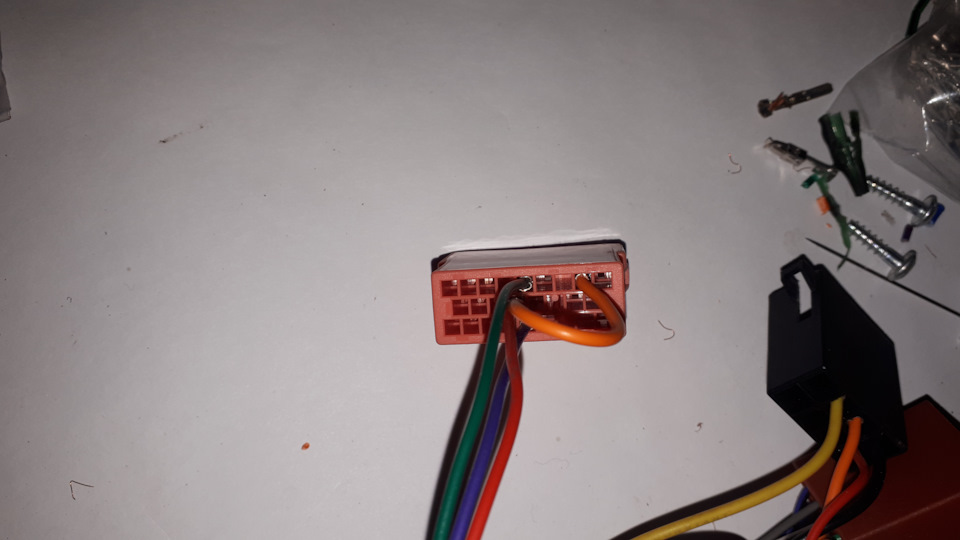

— обычный исо
— мини исо
— для микрофона

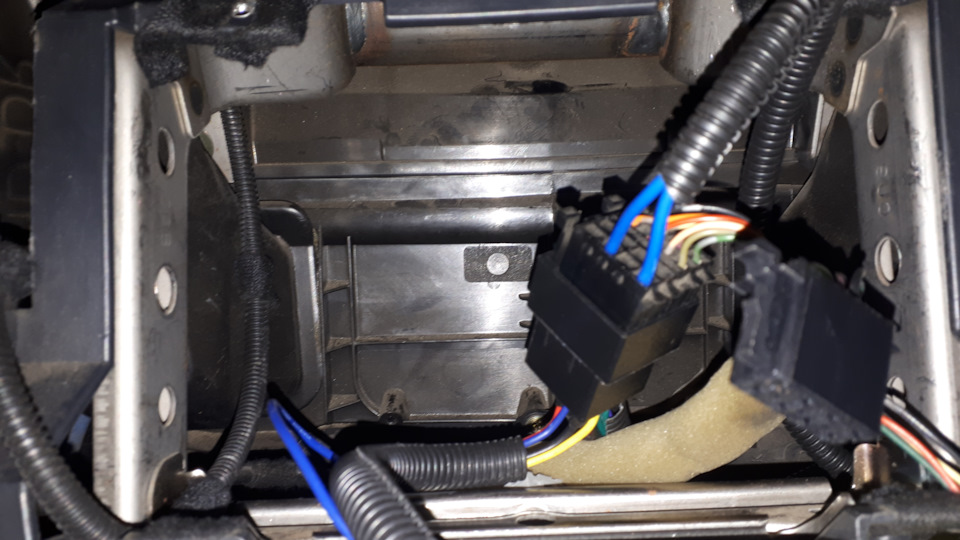

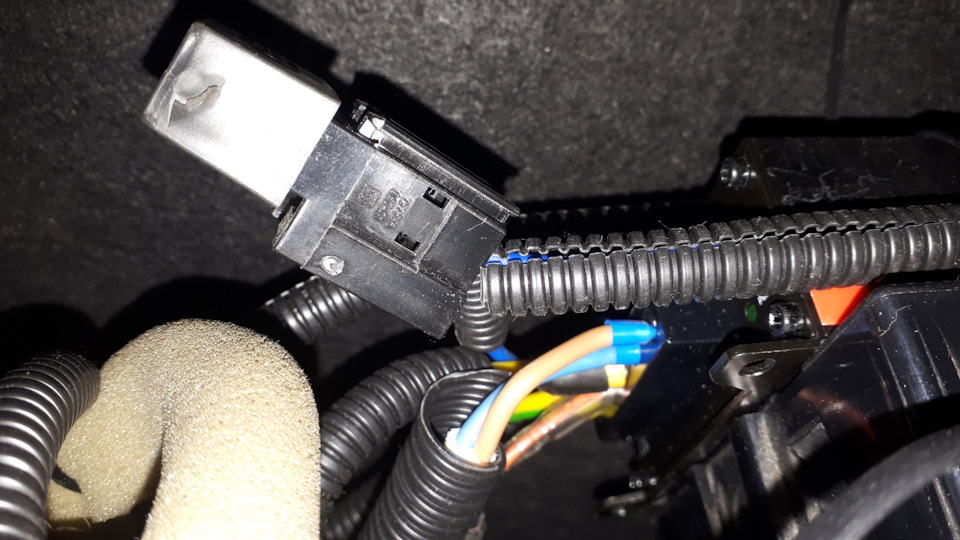

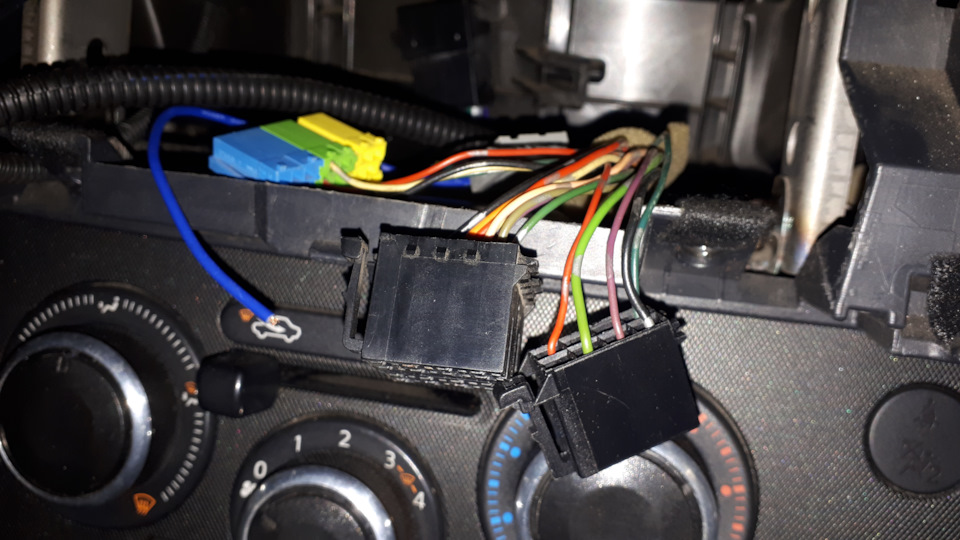

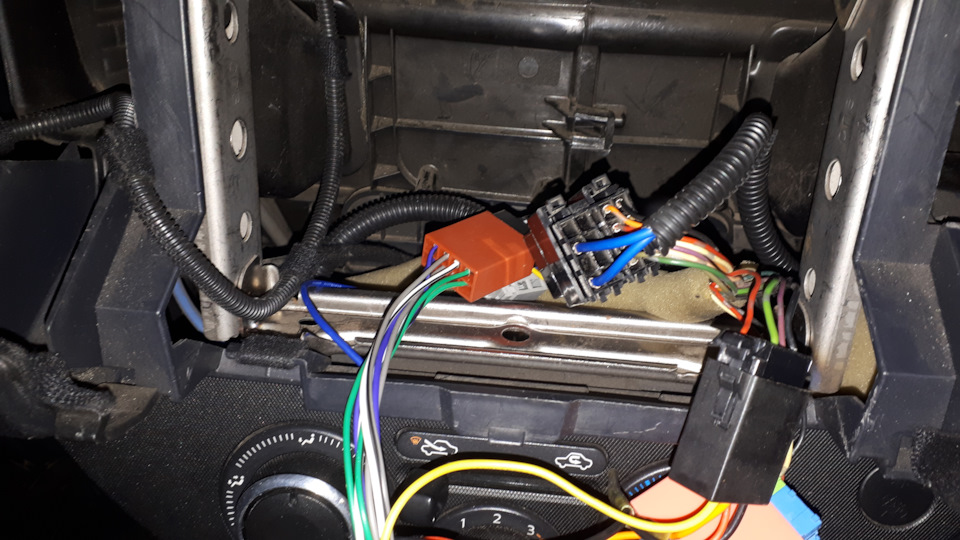

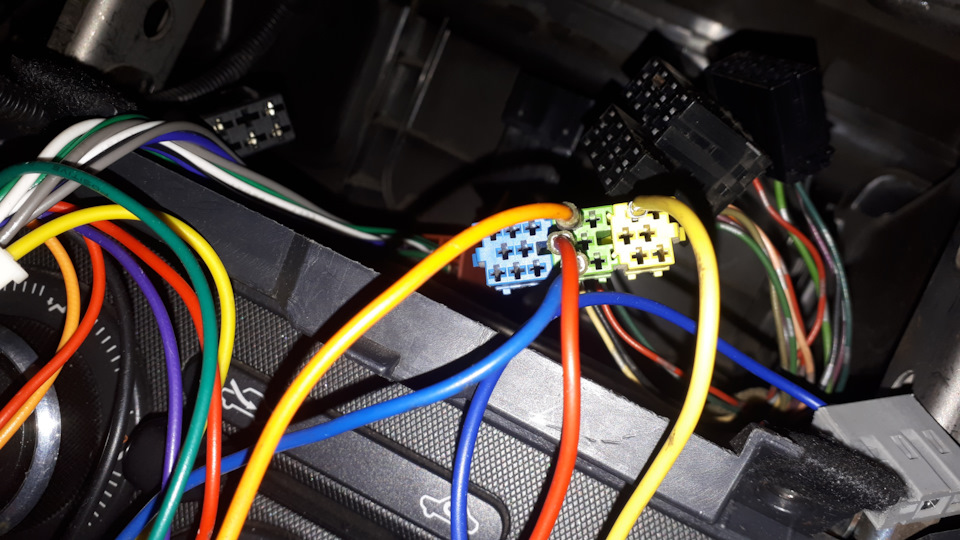

Подключение магнитолы к кнопкам управления на руле и усилителю переделал, завел пины в штатные колодки, получилось почти без скруток и термоусадки. Теперь провода на кнопки идут через штатную колодку.

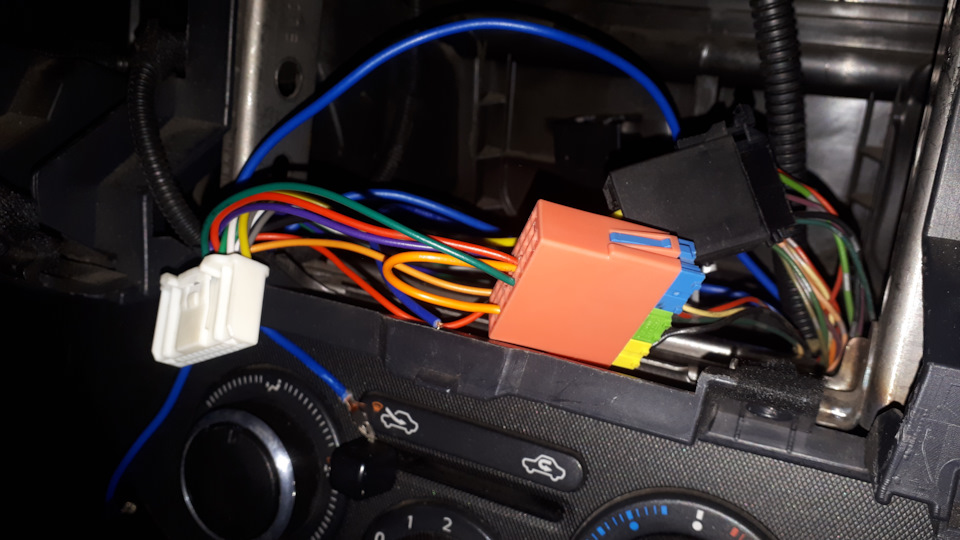

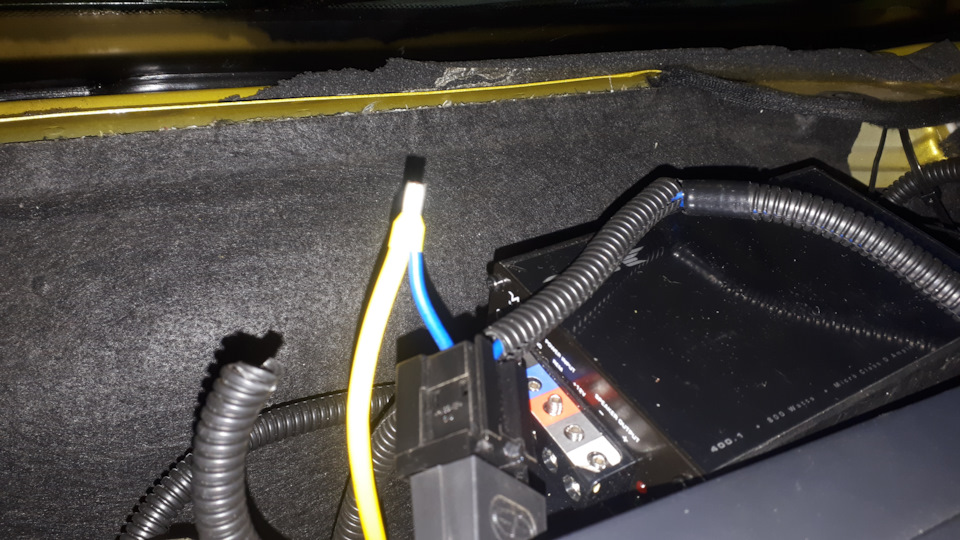

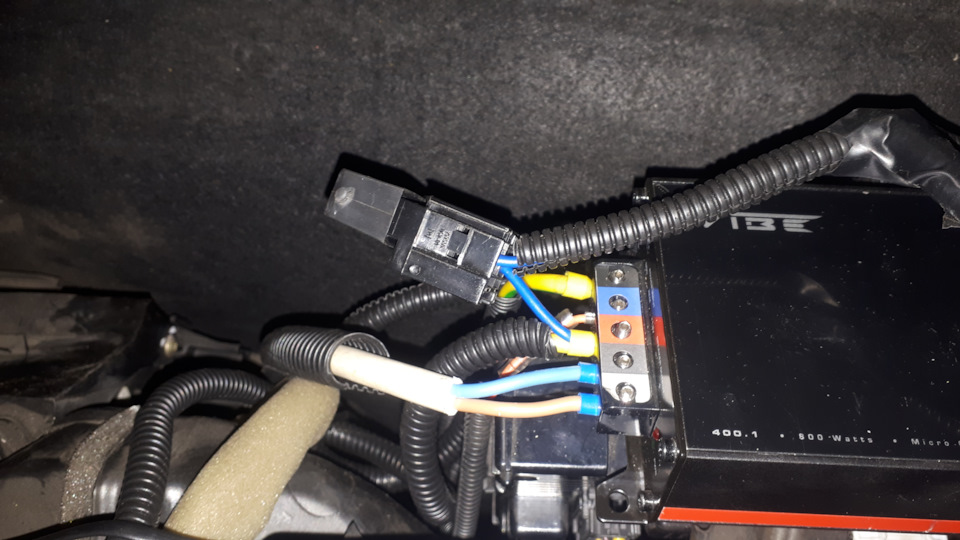

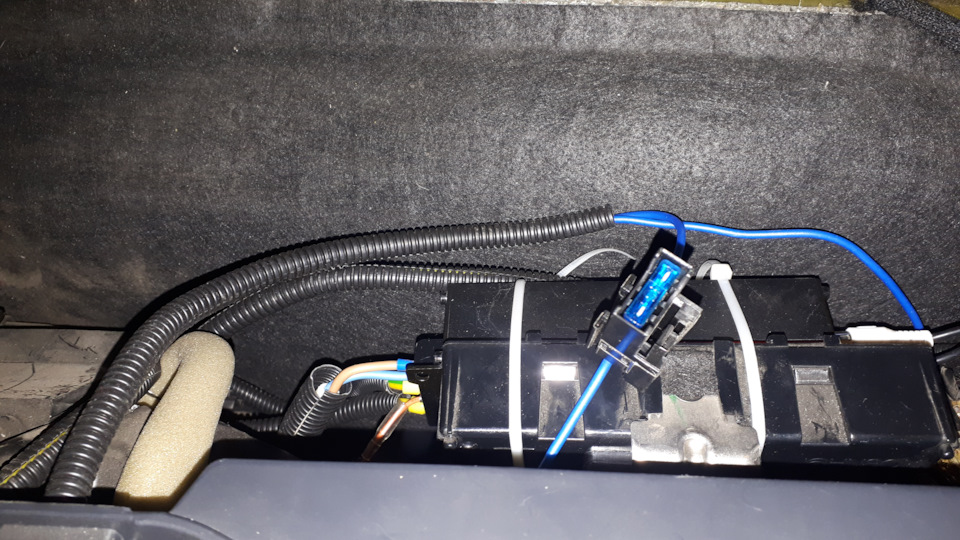

Так же разделил штатную двойную колодку исо на 2 половинки, для того чтобы разделить питание на саму магнитолу и четырехканальниый усилитель который раньше тоже питался от нее. Теперь питание на четырехканальник протянуто напрямую от аккумулятора и совмещено с питание моноблока, выходя из клеммы моноблока проводом 1,5 мм2 на котором стоит свой отдельный предохранитель на 15 А и свой собственный провод на минус так же на штатное место. В этом варианте магнитола питается от штатной проводки, а моноблок и четырехканальник от отдельного провода 6,0 мм2.

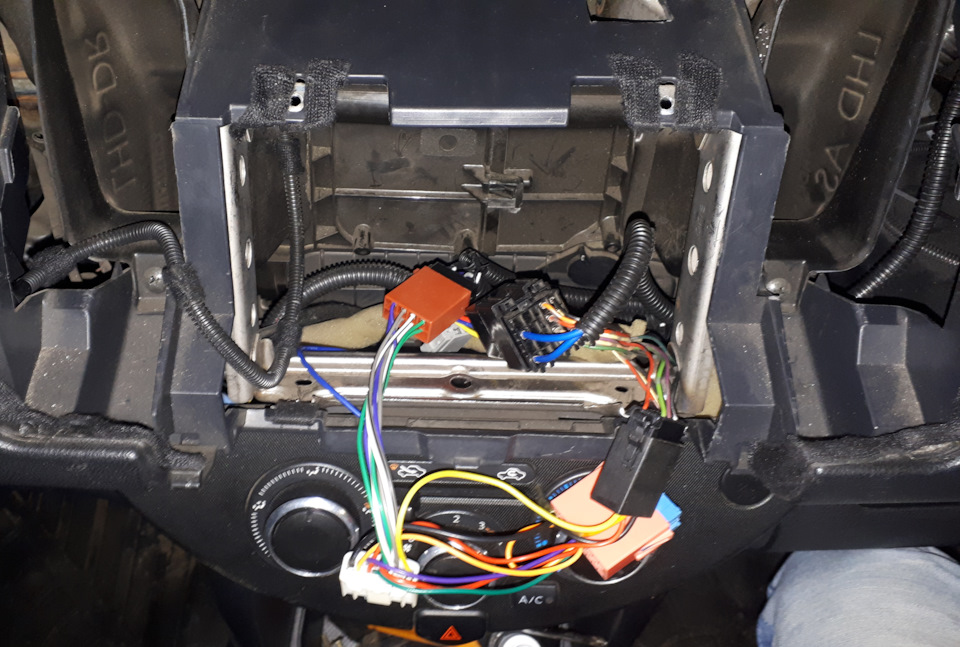

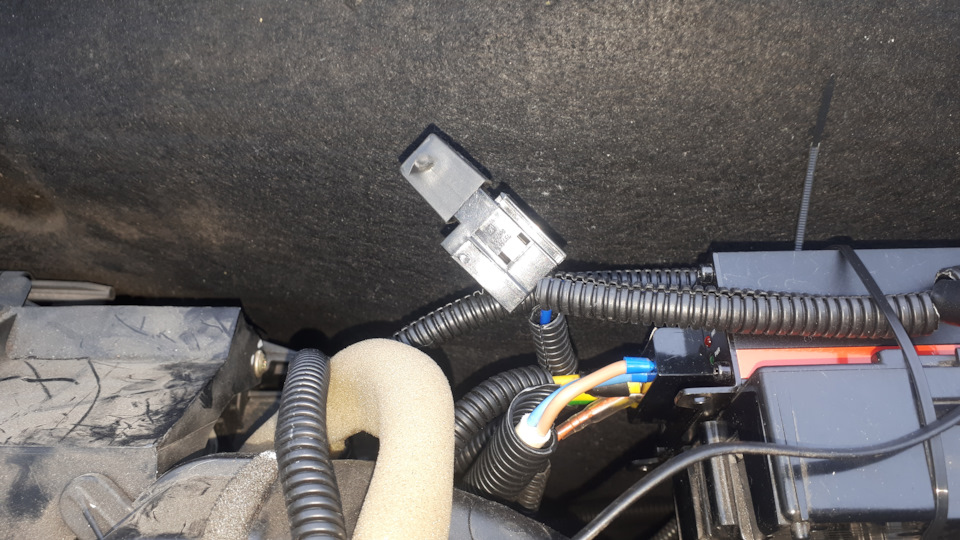

И еще пару фоточек процесса:

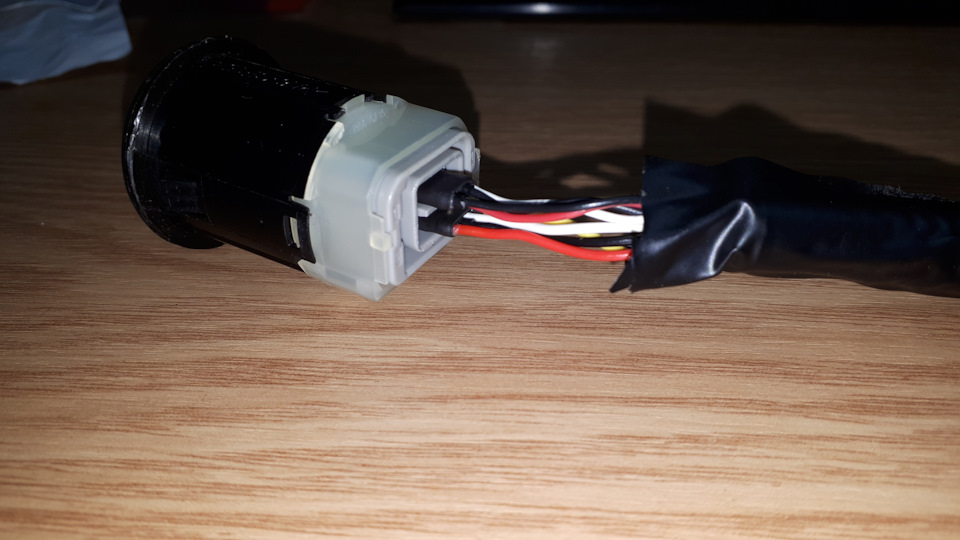

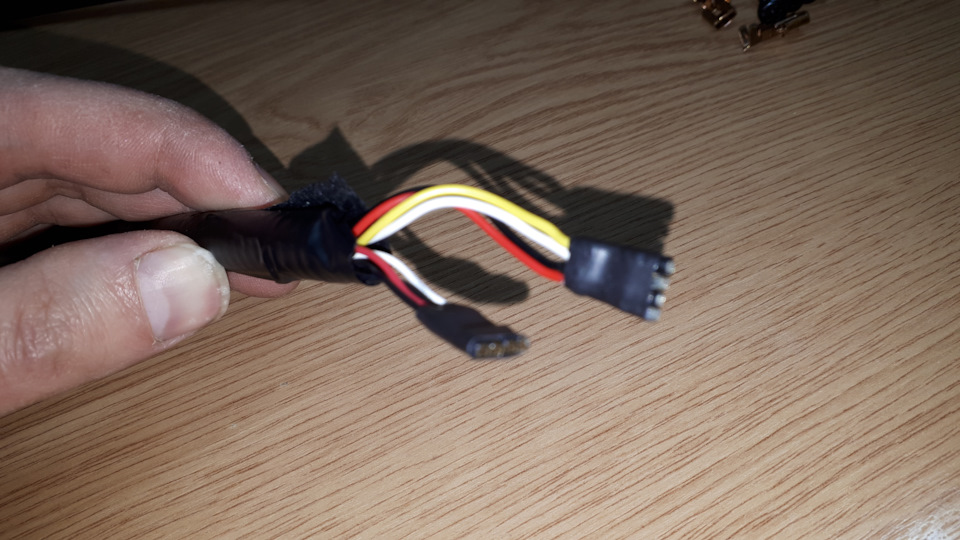

Так же был немного доработан провод на usb и aux теперь все работает как нужно и можно наконец воспользоваться флешкой и проводом aux, но я уже привык к блютусу, это просто удобнее хотя качество немного страдает.
Теперь можно послушать музыку полноценно со всех носителей, сабвуфер очень неплохо басит, единственный момент который мне не нравится это твитеры, поставил на магнитоле (– 3) иначе режут слух, пока так, дальше поживем увидим, нужно ставить процессор.
Сабвуфер

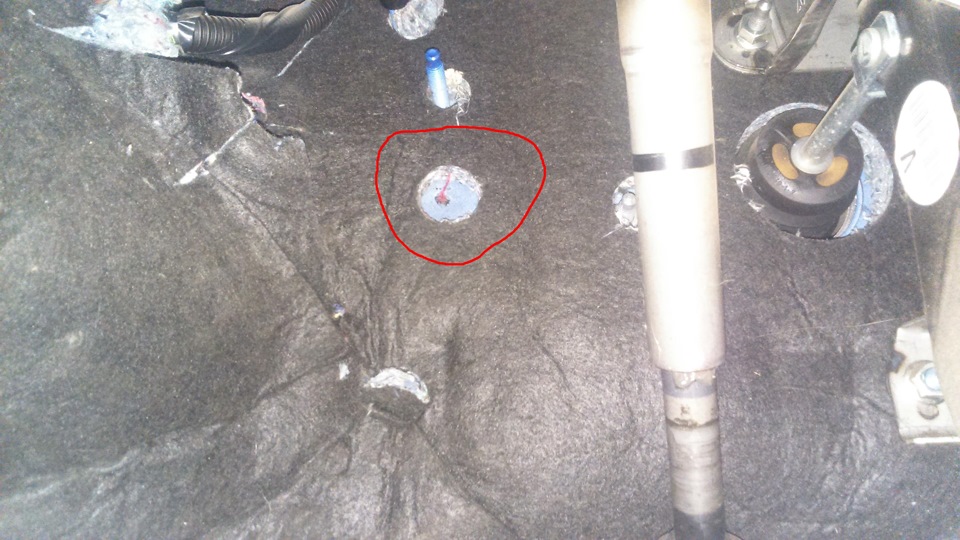

Как только купили машину сразу хотел поставить саб в нее. Но еще в Москвиче погорел усь ((( так и ездил мечтая о басовой подпитке и сотрясении пятой точки… Искал усь все это время, но варианты были либо дорого, либо мощно. Не для моего дина. И тут решил все таки купить усь. Выбор пал на Blaupunkt GTA 270 (400Watt). Мостом в 2Ом’а самое то. 200 Ватт как раз номинал под дин МТХ. Но был куплен Blaupunkt GTA 275 (425Watt). Ватт 210-220 должен выдавать. Поехал значит после работы в гараж тянуть провода. Много перечитал кто как ставит сабы. Вернее кто КАКИЕ ставит сабы, а то как прокладывает провода было сказано очень мало. Долго копался в поисках заглушки в подкапотное пространство. Одному это делать тяжеловато, тем более в первый раз. Но Заглушка нашлась.

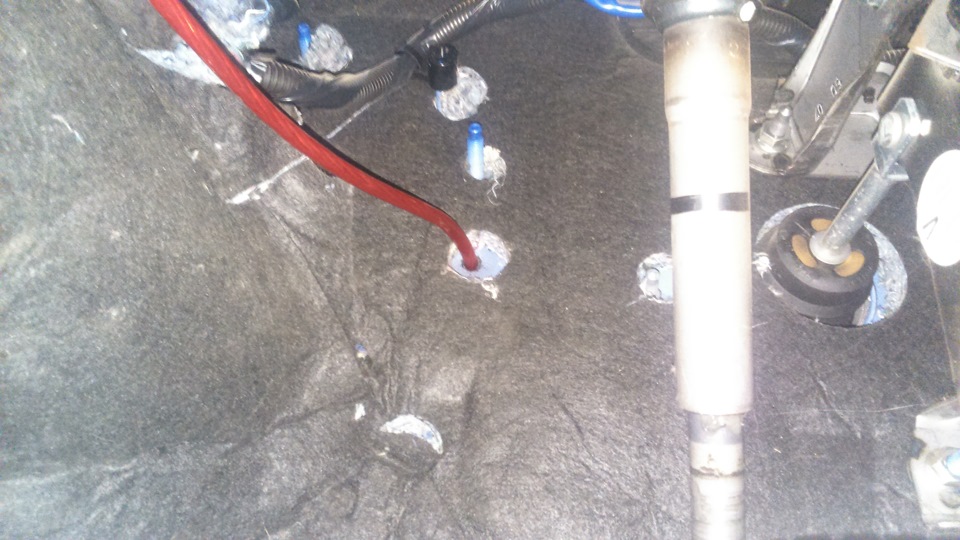

Провод протянулся и лег под обивкой.

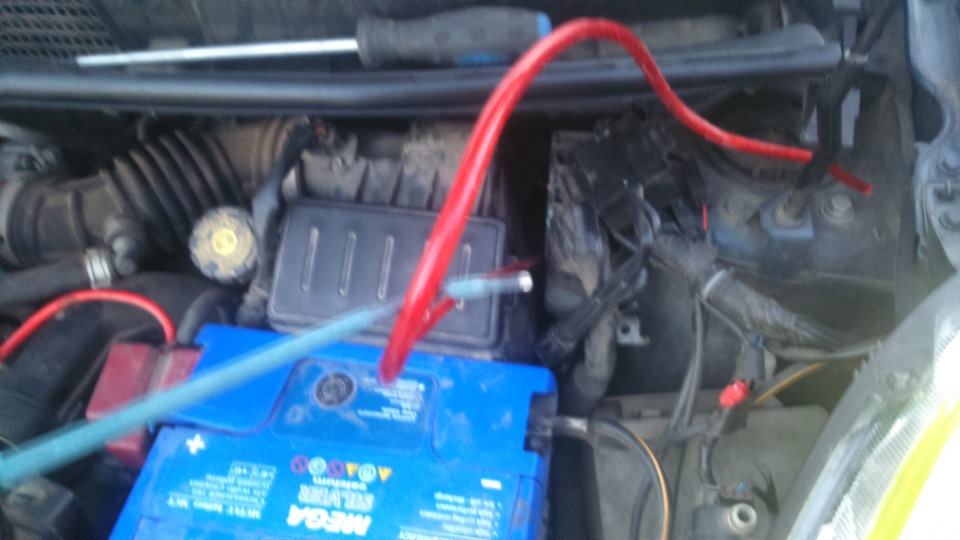

. Потом бежим под капот и видим.

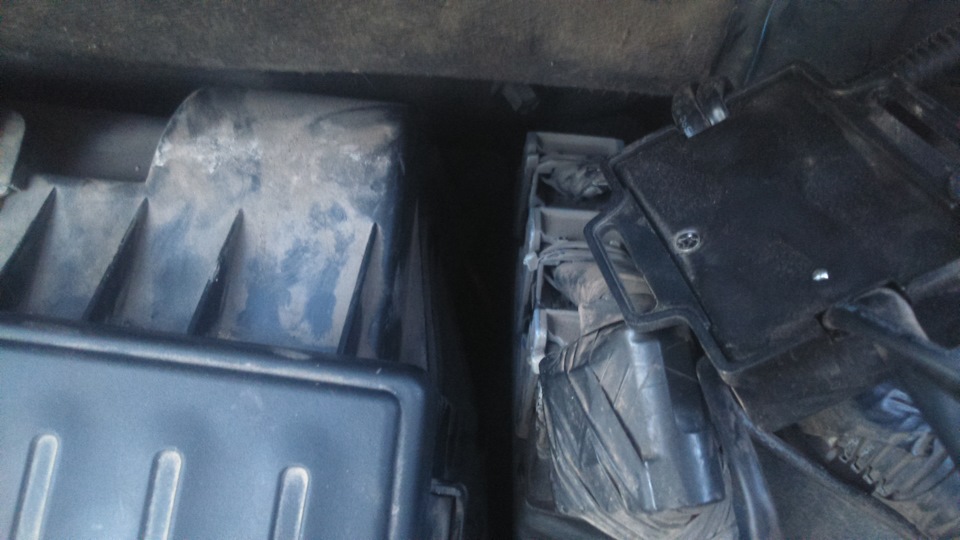

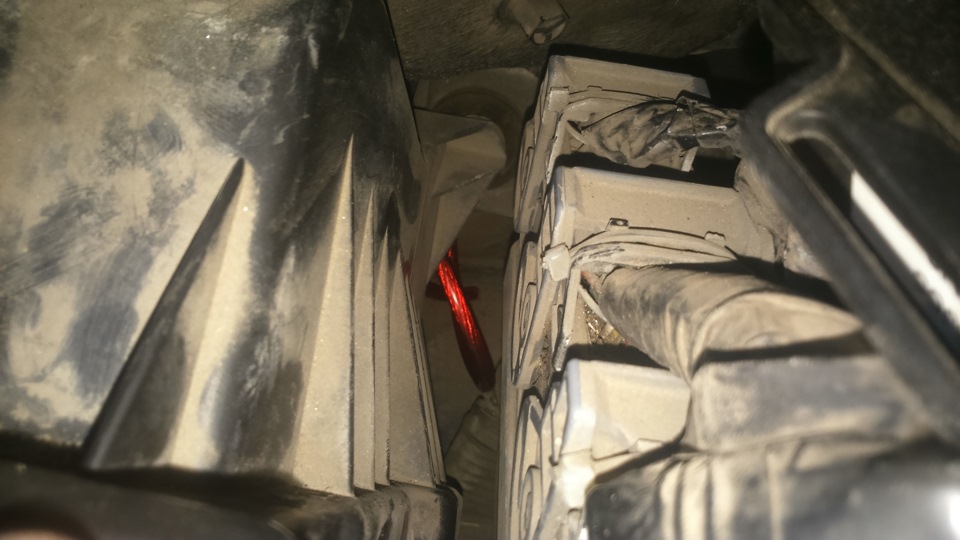

Корпус воздушного фильтра за аккумом! И хрен чего увидишь. Но! Но стоит включить вспышку как:
затем под руку попался сварочный электрод. Делаем крючок и достаем провод

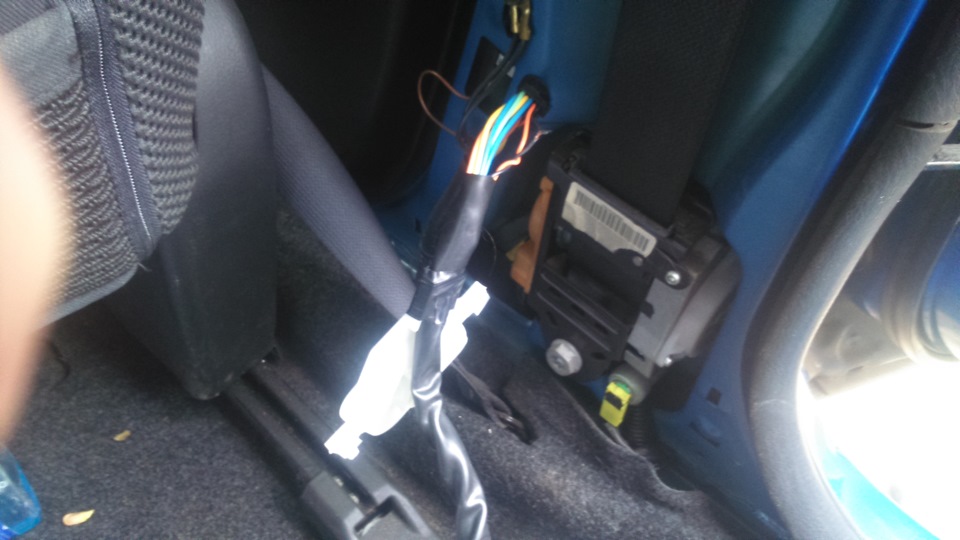

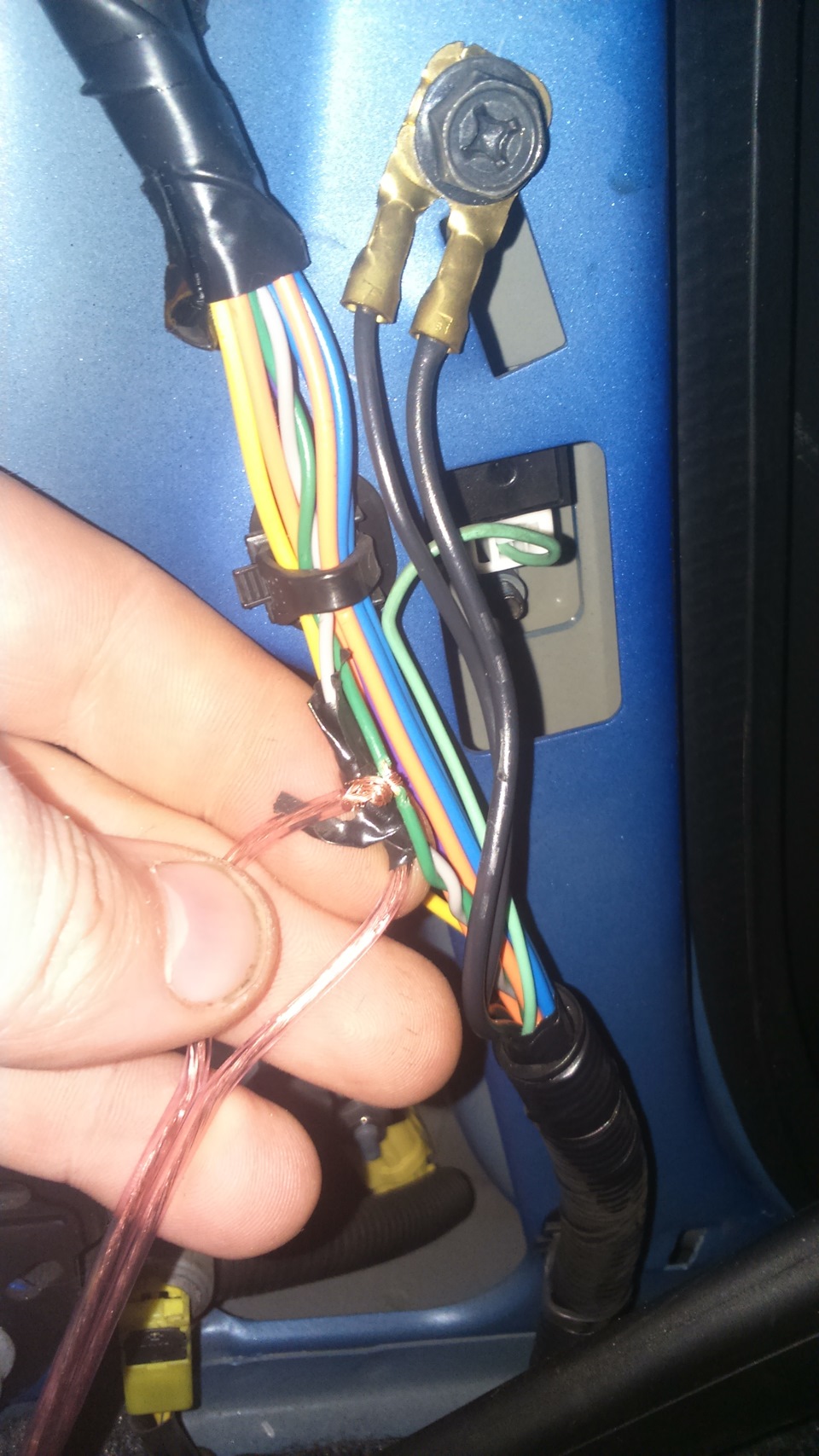

Примеряем длину провода по всему кузову под всеми обшивками. И приступаем к установки преобразователь RCA выходов. Зловеще кЕтайской фирмы Мистери. Скинул обшивки центральных стоек и увидел жгут проводов.

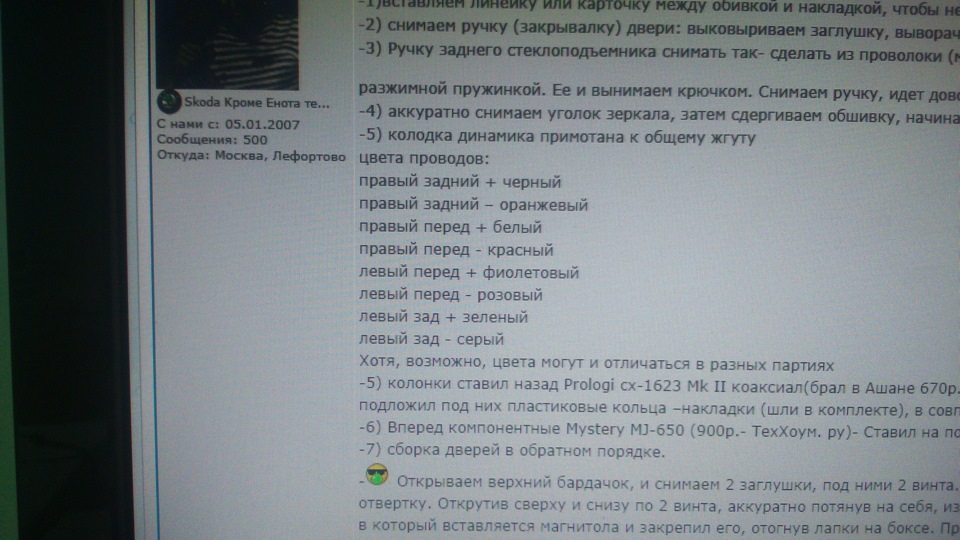

Методом мозгового штурма определил что на колонки идут провода с маленьким сечением. Но где тут + где минус не понятно. Форум помог разобраться.

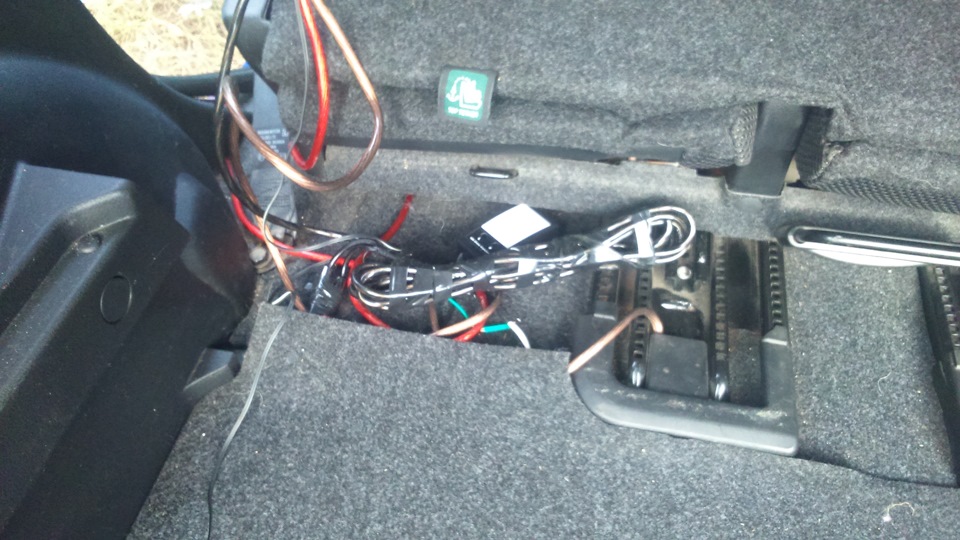

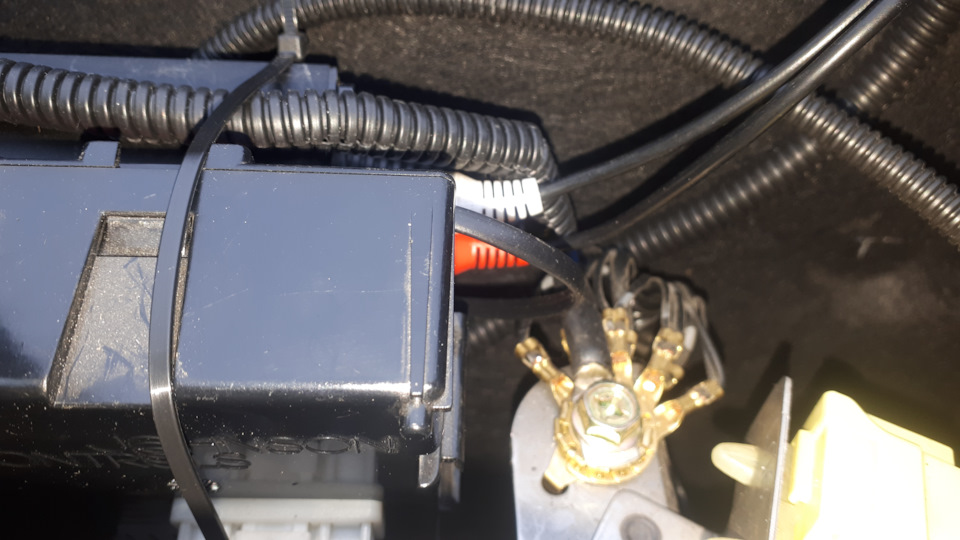

И тут мои мысли в правильности выбора проводов подтвердились! Далее скручиваем все выдерживая полярность. Сам модуль преобразователя разместил под задним диваном. Маленькие провода куда удобней вести чем межблочный кабель. Массу взял с болта крепления каркаса дивана к полу. Просто и надежно. Управляющий + на усилитель как нельзя кстати располагался по близости. Это прикуриватель в багажнике. Ключ в замке жижигания играет музыка усь тоже играет. Ключа в замке нет музыка не играет, усилитель тоже отключен. Все спрятал чтоб ничего ни где не мешало. Теперь приступаем к подключению проводов.

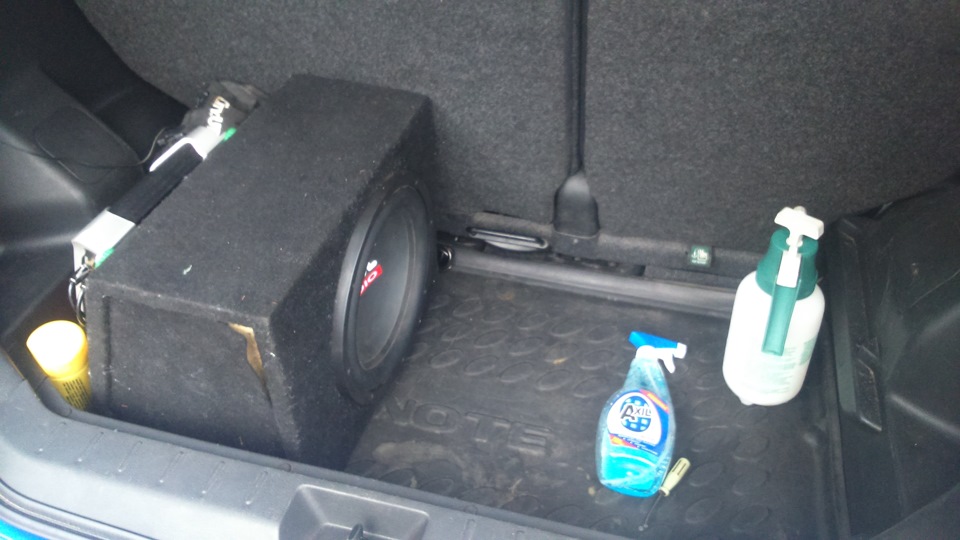

Провода подключены. Производим проверочное включение. Ура! Работает! Теперь багажник выглядит так.
Как ко мне попадет в руки фанера, начну пилить другой короб недоперестелс!
Осталось дело за малым. Настройка.
Ну а что по настройке. Первое подключение сделал только от задней правой двери т.к. торопился очень. Играло нормально, мне нравилось. Постоянно подкручивал усилок делая бас более приятным. Потом добротно забил короб синтепеном. Кстати после установки саба машина запела в прямом смысле этого слова! У всех машин дребезжит багажник либо номер сзади, а у меня радиаторная решетка! Во как! Ну ладно продолжим… Забил короб синтепоном и звук стал еще мягче. Это уже в принципе делал на москвиче. Эффект был тот же! разве что там коробок побольше объемчиком (( И сегодня в обед подключился к задней левой двери. И тут я машину совсем не узнал! Задний номер затрясся так что было неприятно на него смотреть =)) видео к сожалению нет. т.к. музыка играла с телефона в машине и снимать больше нечем (( усилок начал выдавать % на 30-40 мощи больше чем было до этого. Рад до жопы. Еслиб не дела сразу же бы все подключил!
Итог. С сабом езжу уже неделю. вроде как настроил его. Регулировка уровня производится с ГУ от задних динамиков. Звук конечно оставляет желать лучшего, но что поделать. Не хочу рушить концепцию салона! Даже ради этого сегодня разорился на оригинальную кнопку омывателя фар!
На этом все. Всем спасибо за внимание. Слушайте только хорошую музыку!
Ниссан ноут штатная магнитола как подключить сабвуфер
Навигация
| Ссылки сообщества |
| Пользователи |
| Поиск по форуму |
| Поиск по метке |
| Расширенный поиск |
| К странице. |
| Nissan Note Клуб — Форум Ниссан Ноут > Технический Форум > Электрооборудование > Ребята, к штатной магнитоле возможно подключить сабвуфер |
| Страница 1 из 2 | 1 | 2 | > |
Регистрация: 16.06.2010
Адрес: Краснознаменск
Сообщений: 760
Регистрация: 16.06.2010
Адрес: Краснознаменск
Сообщений: 760
Ребята, к штатной магнитоле возможно подключить сабвуфер ?
Регистрация: 08.06.2010
Адрес: Навашино
Сообщений: 740
Регистрация: 08.06.2010
Адрес: Навашино
Сообщений: 740
Да переходник надо
Регистрация: 16.02.2011
Адрес: СпасскРязанский
Сообщений: 738
Регистрация: 16.02.2011
Адрес: СпасскРязанский
Сообщений: 738
как он выглядит, как найти?
__________________
Уважение к великим людям и к нашему историческому прошлому должны стать священной обязанностью молодежи
Регистрация: 07.12.2010
Адрес: Бугуруслан
Сообщений: 699
Регистрация: 07.12.2010
Адрес: Бугуруслан
Сообщений: 699
не знаю как выглядит на форд брали в магазине I car не знаю есть такой у вас в общем где аккустику продают.
Регистрация: 31.12.2010
Адрес: Александровск
Сообщений: 813
Регистрация: 31.12.2010
Адрес: Александровск
Сообщений: 813
Просто в магазине скажи что нужно к штатному мафону саб подключить, они поймут, а вот как это выглядит
у тебя так стоит без переходника ?
Распиновка разъёма штатной магнитолы и навигции для Nissan
На приведённой ниже схеме указана стандартная распиновка разъёма для штатной магнитолы Nissan:
Полное назначение разъемов и схема подключения магнитолы для автомобиля Nissan производится согласно указанной выше таблицы.
Тут приведена распиновка и схема подключения камеры заднего вида на штатную навигацию Ниссан :
Замена магнитолы BOSE на автомобиле NISSAN INFINITI
( Ниссан Мурано Z50 )
Для замены магнитолы ( СLARION PN-2736H выпускалась под маркой Bоse, штатно устанавливалась на автомобили Ниссан и Инфинити) требуется знать назначение разъемов для подключения не родной головы.
На данном фото распиновка штатной магнитолы Ниссан Кларион PN-2736H : обозначение проводов для подключения кнопок рулевого управления и системы активации штатного усилителя, провод для подключения телефона и т.д.
Фото пример — замена штатной магнитолы Nissan Murano ==>>
РАСПИНОВКА НАВИГАЦИИ НИССАН
( штатная магнитола для Nissan Clarion hc309d-a )
Nissan xme-hd110d navi + back camera
Nissan Genuine HDD Navigation (HC309D-A) — 02-108862
AvanCar — профессиональная установка дополнительного оборудования на автомобиль Ниссан в Новосибирске
Мы искренне надеемся, что данная информация по подключению шататного оригинального магнитофона и навигации для автомобиля Ниссан будет для вас полезной. Возможно Вас так же заинтересует : установка сигнализаии и противоугонной системы на автомобиль Ниссан .
С уважением, тех.центр «Аван-Кар Новосибирск»
