Принцип и функция нагревателя PTC
PTC нагреватель также называется PTC нагревательный элемент, который состоит из ПТК керамический нагревательный элемент и алюминиевой трубки. Этот тип нагревателя PTC имеет преимущества небольшой тепловой устойчивости и высокой эффективности теплообмесяк. Это электрический обогреватель с автоматической постоянной температурой и энергосбережения. Выдающейся особенностью является производительность безопасности. В любом приложении не будет явления «покраснение» на поверхности электрического нагревательного обогревателя, которое может вызвать ожоги, пожары и другие угрозы безопасности.
Нажмите на картинку, чтобы увидеть больше
Он состоит из оцинкованной пластины внешнего давления, гофрированного пружинного листа из нержавеющей стали, оцинкованной пластины внутреннего давления, однослойной алюминиевой тепловой раковины, нагревательного листа ptc, двухслойной алюминиевой тепловой раковины, медного электродного терминала с никелевой крышкой и pps высокотемо температурной пластиковой электродной оболочки. Продукт принимает U-образную гофрированную тепловую раковину, которая улучшает скорость рассеивания тепла, сочетает в себе преимущества клея и механики, и в полной мере учитывает различные тепловые и электрические явления нагревательных элементов ptc во время эксплуатации, и его связующая сила сильна, Отличная теплопровода и теплосеимительность производительность, высокая эффективность, безопасность и надежность. Этот тип нагревателя PTC имеет преимущества небольшой тепловой устойчивости и высокой эффективности теплообмесяк. Это электрический обогреватель с автоматической постоянной температурой и энергосбережения. Одна из его выдающихся особенностей заключается в его безопасности производительности. Даже если вентилятор не остановится, обогреватель PTC не получит достаточного рассеивания тепла, и его мощность автоматически резко упадет. В это время температура поверхности нагревателя поддерживается при температуре Кюри (обычно около 250 градусов по Цельсию), чтобы не вызвать «покраснение» на поверхности обогревателей, таких как электрические нагревательные трубы.
Нажмите на картинку, чтобы увидеть больше
Принцип нагревателя PTC
Постоянное нагревание температуры PTC термистор имеет характеристики постоянного температурного нагрева. Принцип заключается в том, что ПТК термистор самоогреется после питания, чтобы сопротивление войти в зону прыжка. Температура поверхности постоянного температурного нагрева PTC термистора будет поддерживать постоянную ценность. Эта температура только такая же, как PTC Температура Кюри термистора связана с применяемым напряжением, но в основном не имеет ничего общего с температурой окружающей среды. PTC обогреватель является нагревательное устройство, разработанное с использованием постоянного нагрева температуры PTC термистор постоянных характеристик нагрева температуры. В случае низкого и среднего отопления, PTC обогреватель имеет преимущества постоянного нагрева температуры, без открытого пламени, высокий коэффициент преобразования тепла, минимальное влияние напряжения питания, длительный естественный срок службы и другие традиционные элементы отопления. Применение в электроприводных приборах становится все более популярным. Благоприятствует инженерам НИОКА. Постоянное нагревание температуры PTC термистор может быть сделано в различные формы и структуры и различные спецификации, общие из них диск, прямоугольник, полоса, кольцо и соты пористой. Сочетание вышеупомянутых нагревательных элементов PTC и металлических компонентов может образовывать различные формы высок мощности PTC обогревателей.
Обновка — ЭПВС (PTC heater) — дополнительный электрический отопитель салона в ФФ-2
Ну вот… думал в авто уже есть всё что можно. И что уже можно добавить.
НО НЕТ! Интернет и форумы это зло, да такое которое всё с ног на голову переворачивает.
В итоге что имеем:
Имеем идею по установке электрического отопителя салона — ЭПВС (PTC heater) (ТЭН)
По мануалу это:
Вспомогательный отопитель автомобиля с дизельным двигателем (электрический отопитель PTC) подогревает охлаждающую жидкость двигателя и воздух в салоне автомобилей с дизельными двигателями. Он автоматически включается или выключается в зависимости от температуры наружного воздуха, температуры охлаждающей жидкости и нагрузки генератора.
Режимы работы:
-температура окружающей среды ниже минус 10 градусов
-температура охлаждающей жидкости ниже плюс 60 градусов
при повышении температуры охлаждающей жидкости выше плюс 70 градусов или температуры окружающей среды выше плюс 20 градусов доп.отопитель выключается.
Как говорится идея быстро дала плоды! И был куплен ЭПВС от мондео! Только он подходит на ФФ-2. От ФФ-3 он другой по длине.
Финс ЭПВС мони 1553222.
Ну собственно вот что купил за смешные деньги.
В метизах купил 2 метра кабеля силового и клемму угловую на блок предохранителей.
Вот на праздниках поставлю и прошью.
Не будем о том есть ли смысл., но думаю хуже точно не станет.
Нагреватель PTC автомобиля новой энергии
По сравнению с традиционной автомобильной системой теплового управления, новая автомобильная система теплового управления отличается от нее. Первый заключается в том, что объект управления простирается от кабины до батареи, управления электродвигателем и других областей, а другой заключается в том, что его функция простирается от простого охлаждения до функций сохранения тепла и нагрева. . Таким образом, по сравнению с традиционными автомобилями, в автомобильные системы управления тепловым режимом на новой энергии добавлены электронные водяные насосы, электрические компрессоры, электронные расширительные клапаны или четырехходовые клапаны, охлаждающие плиты и системы отопления (тепловые насосы или системы PTC).
Источником нагрева греющего воздуха системы кондиционирования воздуха топливно-топливного транспортного средства в основном является охлаждающая жидкость двигателя, тогда как система обогрева электромобиля отличается. Распространенные схемы обогрева систем кондиционирования электромобилей следующие:
① Тепловой насос. Принцип работы системы кондиционирования воздуха электрического транспортного средства с тепловым насосом бесщеточного двигателя постоянного тока с приводом от ремня передачи показан на рисунке. Режим охлаждения / нагрева системы кондиционирования воздуха переключается четырехходовым реверсивным клапаном. Сплошная стрелка указывает на режим охлаждения, а пунктирная стрелка указывает на режим нагрева. В принципе, эта система ничем не отличается от обычных кондиционеров с тепловым насосом, но для электромобилей она специально разработана для двухконтурного компрессора со скользящими лопастями, бесщеточного двигателя постоянного тока и инверторной системы управления. В условиях теплового насоса, когда система переключается из режима размораживания в режим нагрева, конденсированная вода на теплообменнике в воздуховоде быстро испаряется, образуя иней на лобовом стекле, что снижает безопасность движения.
②Электрический нагреватель PTC. Электронагреватель PTC — это разновидность нагревателя, в котором в качестве источника тепла используется элемент термистора PTC. Термисторы PTC обычно изготавливаются из полупроводниковых материалов, и их сопротивление резко меняется при изменении влажности. Когда внешняя температура уменьшается, значение сопротивления PTC уменьшается, и соответственно увеличивается выделение тепла. По материалу его можно разделить на керамический термистор PTC и термистор PTC из органического полимера. Керамический термистор PTC используется для дополнительного электрического нагревателя кондиционера. Элемент термистора PTC имеет характеристики увеличения или уменьшения значения сопротивления при изменении температуры окружающей среды, поэтому нагреватель PTC обладает характеристиками энергосбережения, постоянной температуры, безопасности и длительного срока службы.
Дополнительные электрические нагреватели системы кондиционирования можно разделить на керамические нагреватели с ПТК и металлические трубчатые нагреватели с ПТК. Керамический нагреватель PTC представляет собой нагреватель, который склеивает несколько керамических чипов PTC и гофрированные алюминиевые радиаторы с помощью термостойкого полимерного клея. Он имеет хороший отвод тепла и стабильные электрические характеристики. Среди них керамический нагреватель с ПТК подразделяется на нагреватель с поверхностным зарядом и поверхностный нагреватель без заряда.
В металлическом трубчатом нагревателе PTC в качестве нагревательного материала используется проволока из импортного никелево-железного сплава, а нагревательная трубка инкрустирована алюминиевыми ребрами, что обеспечивает очень хороший эффект рассеивания тепла. Нагреватель оснащен регулятором температуры и плавким предохранителем, чтобы сделать изделие более безопасным и надежным. Этот вид обогревателя обладает хорошими характеристиками материала PTC, и некоторые кондиционеры используют этот вид обогревателя в качестве дополнительного обогрева.
③ Дополнительный датчик PTC для отработанного тепла +. Тепло, выделяемое мощными устройствами (преобразователи мощности, приводные двигатели, контроллеры двигателей и т. Д.), Используется для обмена теплом с окружающей средой в автомобиле. Когда тепла недостаточно, включается дополнительный нагреватель PTC.
Энергопотребление кондиционеров на новых транспортных средствах составляет более 15% от энергопотребления всего транспортного средства; Метод терморезистивного нагрева PTC потребляет много энергии, а технология теплового насоса имеет очевидный эффект энергосбережения, что стало тенденцией в применении для замены PTC. BMW, Mitsubishi и Nissan начали применять технологию электрических спиральных компрессоров.
Электронагреватель PTC — это разновидность нагревателя с автоматическим регулированием температуры и энергосбережением. В качестве источника тепла в нем используется термокерамический элемент PTC, в качестве радиатора — гофрированный лист из алюминиевого сплава, а нагреватель формируется путем соединения и сварки.
Жидкостный нагреватель PTC
Жидкостный нагреватель PTC

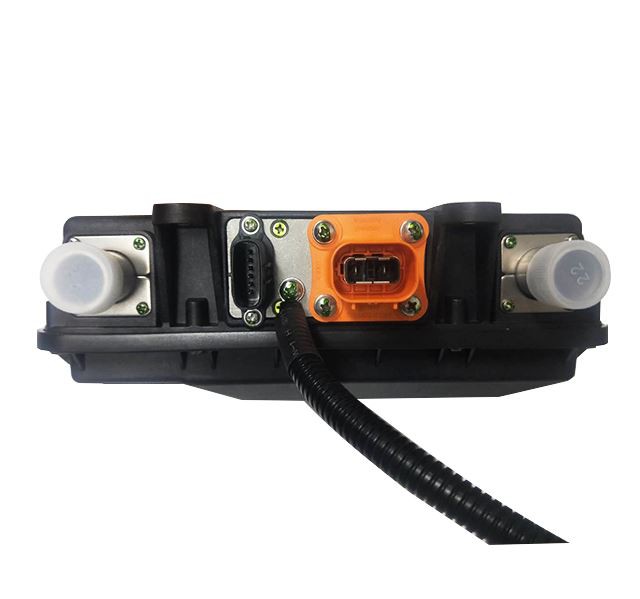

Нагреватель PTC включает в себя ветровой нагреватель PT и жидкостный нагреватель PTC. Поскольку жидкостный нагреватель PTC можно разместить в машинном отделении, можно напрямую использовать существующую автомобильную систему кондиционирования воздуха, и она более широко используется в системе отопления электромобилей.
Для чисто электрических транспортных средств обычно используется ветровое отопление PTC. Этот метод требует только замены традиционного сердечника обогревателя автомобильного кондиционера на ветровой обогреватель с положительным температурным коэффициентом, а затем дополнить его необходимым контрольным оборудованием, которое можно напрямую применить к электромобилям.
Система
Состав
Подключаемые к сети гибридные автомобили обычно используют водонагреватели с положительным температурным коэффициентом. Таким образом, сердцевина традиционного нагревателя кондиционера автомобиля подключается последовательно с водонагревателем PTC. Жидкость, нагретая водонагревателем PTC, поступает в сердечник нагревателя кондиционера. Сердечник теплого воздуха нагревается, чтобы повысить температуру выходящего воздуха, и вдувает его прямо в автомобиль, чтобы реализовать функцию обогрева в автомобиле.
Однако обогрев PTC потребляет много энергии батарей во время обогрева зимой, что значительно сокращает запас хода электромобилей. Поэтому во многих современных решениях используются системы тепловых насосов для кондиционирования воздуха и отопления, что позволяет значительно повысить тепловой КПД.
PTC Heater — Электрический обогреватель.
Привет друзья.
В последнее время наблюдаю интерес к работе ТЭНа в машине. А в связи с тем что я с таким ТЭНом сталкиваюсь уже не на одной машине, то у меня есть инфа работы таких ТЭНов.
Раньше такие ТЭНы ставили на дизели, т.к. дизельные авто долго прогоеваются зимой, а тепла хочется.
В системе отопления салона автомобиля применяется PTC-обогреватель.
Это электрический тэн (радиатор), основной задачей которого является обогрев воздуха в салоне при холодном (непрогретом) двигателе.
Работает он автоматически и его работа не может быть отслежена владельцем автомобиля (ну если только лампочку поставить) . Обратной связи не имеет, т.е. при его неисправности никаких ошибок возникать не будет. Но узел достаточно надёжный и практически никогда из строя не выходит.
Состоит из набора металлических пластин с развитым оребрением и электрического разъёма.
Установлен непосредственно рядом с радиатором салонной печки.
Тэн управляется блоком управления двигателя. Для его работы используются два параметра:
-температура охлаждающей жидкости двигателя
-температура наружного воздуха
Для считывания этих параметров используется датчик температуры ОЖ двигателя и расходомер воздуха.
Самый развитый тэн имеет два режима работы: слабый нагрев и сильный нагрев.
Режим слабого нагрева:
— Температура ОЖ от 15°C до 65°C, температура поступающего воздуха меньше -10°C
— Температура ОЖ от 60°C до 65°C, температура поступающего воздуха от -10°C до 0°C
— Температура ОЖ от 15°C до 60°C, температура поступающего воздуха от 0°C до 5°C
Режим сильного нагрева:
— Температура ОЖ менее 15°C
Условия, при которых тэн не работает:
-Выключена система управления микроклиматом.
-Присутствует неисправность в датчиках температуры ОЖ и воздуха.
-Во время стартерной прокрутки
-Когда напряжение АКБ менее 11 В
Номер 97191A5000
Мощность ТЭНа около 750w. На дизельные авто ставят от 1000W до 1350W, все зависит от генератора и предохранителя.
