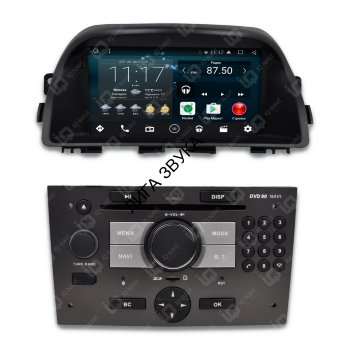

Штатная магнитола Opel Antara (2006-2015) IQ NAVI T54-2203C
Штатное головное устройство имеет ряд преимуществ, существенно отличающих его от оригинальной мультимедийной системы автомобиля. Мультимедийный комплекс под управлением операционной системы Андроид значительно функциональнее магнитол, установленных заводом-производителем автомобиля.
Всё, что доступно в любом современном смартфоне или планшете, теперь доступно и в магнитоле IQ Navi.
ЭКРАН
Морозостойкий, яркий, сочный мультитач (multitouch) экран виден даже в самую ясную погоду и отлично работает в морозы. Технология ёмкостного дисплея позволяет работать с ним без стилуса. Яркость экрана автоматически приглушается при включении габаритных огней, а функция автоматической настройки яркости по времени суток даёт возможность настроить экран по индивидуальным предпочтениям.
ЗВУК
Превосходное качество звука обеспечивает усилитель класса Hi-Fi – TDA 7850. Трёхполосный эквалайзер, настройка среза частот, функция Loud, отдельное управление громкостью сабвуфера, подключение внешнего сабвуфера и усилителя. Всё это позволит настроить звук по Вашему предпочтению и получить высококачественное звучание как штатной, так и дополнительно установленной акустики.
РАДИО
Одна из важнейших функций мультимедийной системы в автомобиле – радио. Наши устройства оснащаются цифровым модулем Philips NXP TEF6686. Он делает приём радиосигнала ещё более стабильным и чётким. Такими модулями обычно оснащаются штатные аудиосистемы в автомобилях класса люкс!
НАВИГАЦИЯ
Все автомагнитолы оснащены не только GPS, но и Glonass (Глонасс) модулем. Поддержка популярных навигационных программ Яндекс Навигатор, Яндекс Карты, Навител, СитиГид, Прогород, iGo, Sygic и др.
РАДАРЫ
Нет необходимости в покупке радар-детекторов. Установив специальное приложение, Вы будете получать звуковые и визуальные предупреждения на экране о камерах, радарах, «стрелках», засадах, скоростных ограничениях и т.д.
HANDS FREE
Функция громкой связи позволит безопасно разговаривать по телефону во время движения. Совершать звонки можно как с телефона, так и с устройства. Автоматическая синхронизация телефонной книги из Вашего Google аккаунта. Избранные контакты можно вынести на рабочий стол и осуществлять звонки одним нажатием по иконке абонента. Поиск по телефонной книге можно осуществлять голосом.
BLUETOOTH
Благодаря поддержке протокола A2DP доступна функция прослушивания музыки без проводов со смартфона или планшета, сопряжённого с магнитолой по bluetooth.
ПРОШИВКА
Мы разрабатываем собственную прошивку, совершенствуем и адаптируем её под требовательного российского потребителя. Облачное обновления ПО осуществляется через Интернет. Наши разработки в этой области существенно отличают нас от конкурентов на рынке.
ГОЛОСОВОЕ УПРАВЛЕНИЕ
С помощью функции голосового управления «ОК Google» многими командами магнитолы можно управлять голосом, не отрываясь от вождения.
РАЗДЕЛЕНИЕ ЭКРАНА
Встроенная функция разделения экрана позволит Вам использовать одновременно два приложения. Например, запустив навигационное приложение слева и приложение YouTube справа. Комбинации приложений и их расположение могут быть любыми.
ТВ
Установив универсальный цифровой ТВ-тюнер DVB-T2 станет доступным просмотр любимых фильмов и передач. Работа тюнера не зависит от Интернета, он принимает сигнал через антенны, идущие в комплекте. Сигнал принимается в движении на любой скорости.
ИНТЕРНЕТ
Wi-Fi модуль даёт возможность подключения к сетям Интернет привычным способом. Настройте точку доступа на смартфоне или 4G WiFi-роутере и подключитесь к ней. Ещё один способ подключения к Интернету – USB 3G модем.
ВИДЕО
Воспроизведение видео с внешних носителей. Поддержка всех известных форматов AVI, MP4, MOV и мн.др. Функция картинка в картинке позволит просматривать видео в отдельном окне, одновременно используя другое приложение. Окно можно передвигать в любое место экрана, а его размер можно изменить в настройках.
КАМЕРЫ ПАРКОВКИ
Процесс парковки станет более безопасным с камерой парковки. В настройках магнитолы можно включать/выключать парковочные линии и настраивать их в соответствии с геометрией авто. В некоторых моделях автомобилей возможна активация функции траектории парковки. Дополнительно возможно подключение фронтальной камеры. При переключении с задней скорости, фронтальная камера будет автоматически включаться на заданное в настройках время.
КНОПКИ НА РУЛЕ
Сохранение функций кнопок рулевого колеса (мультируль). В некоторых моделях автомобилей можно перепрограммировать кнопки на руле и назначить на одну кнопку несколько функций.
ШТАТНЫЕ ФУНКЦИИ
В некоторых комплектациях автомобилей, оснащённых заводскими парктрониками, камерами заднего вида, усилителями, сабвуферами, отображением климат-контроля на экране, сохраняется возможность поддержки этих функций.
GOOGLE PLAY
Тысячи полезных приложений и игр устанавливаются через Интернет прямо на устройство из Google Play.
МУЛЬТИЗАДАЧНОСТЬ
Благодаря функции мультизадачности можно пользоваться несколькими приложениями одновременно. Например, во время прослушивания музыки или радио, можно продолжать пользоваться навигационной программой.
РУССКИЙ ЯЗЫК
Все устройства имеют полную русификацию. Помимо русского, в настройках присутствуют и другие языки. При использовании другого языка не потребуется перепрошивать магнитолу. Все языки уже встроены.
Краткие характеристики
- Операционная система — Android 7.1.1
- Процессор CPU — 4 ядра (Cortex A7 Quad-Core)
- Частота процессора — 1,6 GHz
- Оперативная память — 2Gb DDR3
- Диагональ — 7 дюймов
- Разрешение — 1024×600 пикселей
- Матрица — IPS
- Графика — Mali-400 MP
| Операционная система | Android 7.1 |
| Разрешение экрана | 1024*600 |
| Параметры дисплея | 7 дюйм |
| Внутренняя память | 16 Гб |
| Оперативная память | 2 Гб |
| Процессор | Allwinner T3, 1,6 GHz, 4 ядра (Cortex A7 Quad-Core) |
| Подключение камеры заднего вида | опция |
| Гарантия | 12 месяцев |
| Поддержка кнопок на руле | Есть |
| Выход в интернет через wi-fi | Да (антенна в комплекте) |
| FM-Тюнер | Philips NXP TEF6686 |
| Поддержка SD/MMC/USB | USB Flash (до 32Gb), жёсткие диски (до 1Tb) |
| DVD | Есть |
| Встроенный модуль Bluetooth® | есть |
| Прямое подключение iPod®/iPnone® | Есть |
| Бренд | IQ Navi |
| Подходящие модели автомобилей | Opel Antara |
| Цифровой ТВ-тюнер DVB-T2 | Опция |
| Возможность выхода в Интернет , отображение пробок на дороге | Есть |
| Язык | Русский, Английский, Немецкий и др. |
| Особенности | Материал рамки — ABS пластик |
| Поддержка 3G | опция |
| GPS | GPS/GLONASS |
| Мощность | 4×45 Вт |
| Рабочее напряжение | 12В |
| Звук | TDA 7850 MOSFET class AB (Hi-Fi класс по соотношению сигнал/шум) |
| Графический процессор | Mali-400 MP |
| Радио | есть, RDS |
| Диапазоны частот радио | FM 87.5 ~ 108 MHz, AM 522 ~ 1620 KHz |
| Эквалайзер | НЧ/СЧ/ВЧ с фильтрами среза частот, регулировкой добротности и функцией Loud |
| Мультизадачность | Есть |
| Потребление тока | 1,2А |
| Поддержка внешнего усилителя | 4xRCA ЛП+ПП+ЗЛ+ЗП (мама) |
| Поддержка внешнего сабвуфера | 1xRCA (мама) |
| Микрофон | встроенный + внешний (в комплекте) |
| Поддержка навигационных программ | Навител, Яндекс Навигатор, Яндекс Карты, СитиГид, Прогород, iGo, Sygic и др. |
| Видеовходы и выходы | Видео-выходы 2xRCA (мама), Видео-входы 3xRCA (мама) |
| Аудиовходы и выходы | 2xRCA Л+П (мама) |
Установка магнитолы вместо бортового компьютера
Как и многие решил поменять штатную магнитолу на современную. Хотел ставить в сервисе, но по отзывам не нашёл ни одного нормального в своём городе, максимум на девятку сабвуфер могут поставить. В другие населенные пункты ехать времени нет, поэтому решил ставить сам. Но если был бы хороший сервис поблизости, лучше отдал бы им 2500-3000 и не заморачивался.
Начал искать отчёты по установке — везде всё как-то обрывочно и на словах. Из фотографий только «вот я всё разобрал» и «вот я всё собрал обратно». Есть видео по установке магнитолы Teyes минут на пятнадцать, там ещё можно что-то понять в общих чертах.
Сначала нужно снять крышку верхнего динамика, облицовку магнитолы/климата/акп или магнитолу. Я начал с магнитолы. Кто-то использует электроды, кто-то обрезанные гвозди с выпиленными пазами. Я просто засунул в четыре отверстия четыре гвоздя, тем самым отжав фиксаторы, этот момент чувствуется, после чего пластиковыми монтажками пытался её подцепить и в скором времени она поддалась. От магнитолы отключаются разъёмы, в целом там всё просто, главное откинуть фиксатор.
Затем я начал снимать облицовку. Просто отщёлкиваются клипсы. Но одна всё-таки оторвалась, хотя я и пытался минут десять всё аккуратно отцепить. В итоге небольшая трещина и неплотное прилегание обшивки. Возможно получится починить или придётся обращаться на разборку, цена детали 2500 рублей, как раз столько стоит установка.
Затем снимется накладка динамика. У кого-то по отзывам она вообще не держится, но я об неё сломал три монтажки
Начинать все рекомендуют от окна, но как это возможно, я не понял
Посоветовали использовать две карты и между ними тонкую отвёртку
У меня уже давно валяются карты быстрых переводов из девяностых — начала нулевых. Не знал, что с ними делать, но теперь пригодились.
Вставил в щель ближе к окну две карты (одна на другую) как можно глубже и, не боясь их сломать, нагнул в сторону, в результате чего карты помялись, но накладка вышла из пазов. Потом проделал то же самое с другой стороны, а дальше просто вытащил накладку в сторону лобового стекла.
В накладке установлен датчик света, отцеплять от него клемму не нужно, датчик света поворачивается в посадочном месте и отсоединяется от накладки.
После этого нужно открутить динамик (4 винта). Отсоединять его тоже не нужно, он не будет мешаться. При установке обратно нужно не забыть, что он ставится поверх облицовки воздуховодов, собственно по-другому, наверное, и не встанет. Также от него нужно открутить металическую планку — может помешать установке магнитолы. Затем откручивается винт крепления облицовки около лобового стекла и два винта около старой магнитолы. Обратите внимание, там есть как бы небольшие пазы, за которые держится накладка, при обратной установке нужно будет её в них завести
После этих операций облицовка воздуховодов аккуратно снизу вверх поочерёдно с каждой стороны снимается с клипс. По желанию можно отцепить проводку, для этого в разъеме нужно поднять синюю деталь вверх. Но можно и оставить накладку болтаться на проводе
После этого откручиваются четыре шурупа бортового компьютера, он легко снимается и отключается клемма, здесь почему-то скоба откидывается с большим усилием.
Затем нужно провести провода антенны и магнитолы наверх через прогалы между воздуховодами и собрать всё в обратно последовательности. Ввиду отсутствия проводов в штатном разъёме, родная магнитола больше работать не будет, во всяком случае у меня так, у кото-то каким-то образом продолжала играть через центральный динамик и т.д. — возможно разная проводка.
При установке магнитолы всборе в новым козырьком, нужно будет переставить крепление датчика света со старой накладки
Датчик света лучше ставить в самом начале подключения магнитолы, в противном случае подключенные провода ограничат подвижность детали и подлезть к датчику будет сложнее.
После всего этого магнитола с облицовкой просто защелкивается в штатные места. Не знаю, как у других производителей, но у Junsun она крепится не очень надёжно, но, думаю, на ходу не отвалится, зато легко можно снять, например для замены симкарты.
Вот собственно и всё. Теперь предстоит разбираться с Озоном — магнитола не включается
Китайское ГУ на Android 7.1 вместо штатного
Привет всем!
Вот и меня достала штатная магнитола cd30mp3, в которой отсутствовал даже элементарный AUX (да. да, я проверял).
Долго не решался на замену так как боялся потерять показания бк в «глубоком/скрытом» режиме.
Но затем вспомнив что температуру двигателя я могу посмотреть через блютуз сканер на Android телефоне, я решительно принялся выбирать себе магнитолу на Android. Кстати блютуз сканер у меня уже был. Так же купил межблочник 5 метров для подключения саба (12В уже было протянуто)
Выбирал примерно 2 дня. И выбор пал на это чудо:
ru.aliexpress.com/item/An…S-SCREEN/32664996488.html
Взял цвет графит, 2гига ОЗУ и 16гигов памяти.
Шло быстро и вот она уже у меня
Естественно, не откладывая это дело, я позвонив товарищу, поехал устанавливать чудо в гараж.
Ну настало время снова снять штатную магнитолу. Для этого были заготовлены гвоздики.
Вставляем, тянем и вот она подается и выходит.
Далее снимаем бардачок, что бы было удобно все монтировать.
Затем снимаем декоративный пластик вокруг селектора и магнитолы. Снимаем верхнюю панель в за которой спрятан центральный динамик.
Потом там аккуратно уложим GPS антену.
Межблочник заводим через бок, GPS выводим наверх.
USB выходы для флешки и для 4G модема или WIFI роутера выводим в бок, что бы потом просунуть в бардачок.
Вроде все проведено, осталось подключить все разъемы и задвинуть новую магнитолу на место…
… но не тут то было. Китайцы… ну как так можно. Болты с непотайными шляпами/бошками
Принято решение стачивать им бошку. (на утро я поехал и купил потайные болты, и все равно сточил немного бошку)
Далее снова интересное. Все разъемы ни при каких раскладах не умещаются в отсеке для магнитолы. Это при том что я не стал выводить AUX, внешний микрофон и не ставил камеру заднего вида, которую еще не заказал на али.
Ну что деваться не куда, попробовав разные варианты решили вытаскивать салазки и резать им бок что бы основное соединение сделать сбоку от магнитолы. Болгарка в помощь.
Далее наступило время сделать так что бы низ магнитолы не выступал на 3-5мм. На это жалуются все обладатели китайских ГУ.
Потратили 2 часа времени в подгонах, но так и не удалось сделать ровно. Решил блок управления климатом развернуть к низу, тем самым визуально компенсировать переход (НЕ ДЕЛАЙТЕ ТАК, далее расскажу почему).
Все равно результат не очень.
Собираем все назад и фоткаем результат.
Итого. Магнитола стоит, центральный динамик не играет (просто выхода нет в этой магнитоле на него). Качество звука неплохое. Не пионер конечно но достойно.
Из минусов… После установки декоративной накладки вокруг селектора АКПП и магнитолы все жутко застучало — заскрипело на кочках. Позже выяснил, потому что блок климата направился ниже и очень плотно давит на рамку декоративную. Надо будет позже разобрать и поставить ровно его, как и был.
Краткий обзор:
Яндекс навигатор установил, супер, инет 3G через WIFI роутер подключаю к магнитоле.
Радио играет, DVD показывает и о чудо! в магнитоле есть супер приложение, которое эмулирует кнопки старой магнитолы. «Глубокий/скрытый» режим бк снова доступен.
Саб играет намного лучше чем когда он был подключен к задним колонкам. Но настроек в магнитоле по сабу только уровень громкости. Ни фазы ни срезы… это печально немного. Срез высоких для фронта тоже нет в настройках((
Кстати встроенный проигрыватель USB ужасно тихий. Установил стороннее ПО. Отлично! Как и то что цвет клавиш настраивается абсолютно любой.
В общем что по планам:
— разобраться с акустикой (не играет водительская и задняя по диагонали дверь),
— заказать и подключить камеру
— подключить AUX, а пусть будет
— вернуть блок климата в стандартное состояние
— ответить на ваши вопросы.
