Чистка itb принтера что это

Настройки, помеченные звездочкой( * ), могут не отображаться в зависимости от используемой модели, дополнительного оснащения или других пунктов настройки.

Если край или обратная сторона распечатки испачканы, выполните чистку блока термозакрепления. Чистка блока закрепления

Выполните очистку устройства фиксации после замены картриджа или если на распечатках появились черные полосы. Чистка блока закрепления

Выберите очистку ленты подачи в аппарате во избежание снижения качества печати. Чистка ремня переноса (ITB)

Если температура в месте установки аппарата быстро изменяется, возможно возникновение конденсации, которая может привести к блеклой печати или потекам в изображениях и тексте. Выберите <Включить>, чтобы устранить конденсацию влаги в аппарате. При выборе значения <Включить>укажите, требуется ли ограничивать задания.

Чистка itb принтера что это

8 (495) 241-26-96 (многоканальный)

Основное меню

Главная
Платные прошивки чипов
Заправка картриджей
- Заправка картриджей HP
- Заправка картриджей Brother
- Заправка картриджей Canon
- Заправка картриджей Epson
- Заправка картриджей Konica Minolta
- Заправка картриджей Kyocera
- Заправка картриджей Lexmark
- Заправка картриджей OKI
- Заправка картриджей Panasonic
- Заправка картриджей Pantum
- Заправка картриджей Ricoh
- Заправка картриджей Samsung
- Заправка картриджей Xerox
Samsung clx-2160 ошибка ленты переноса и не только.

Принтеры и МФУ, построенные на базе цветного принтера CLP-300, оказались на редкость неудачными: не успеешь убрать одну ошибку, через неделю выскакивает другая ошибка. В данной заметке рассмотрим ряд ошибок, связанных с лентой переноса, и возможные способы их устранения.

Ошибки, связанные с лентой переноса (Transfer Unit/ ITB).

Ошибка «замените ленту переноса». Это даже не ошибка, а информационное сообщение о том, что ресурс ленты переноса подошел к концу и ее необходимо заменить.
Решение. Если у Вас МФУ, то для разблокировки аппарата достаточно воспользоваться этой ссылкой. Если у Вас принтер, то решение несколько иное: для разблокировки нужно на плате форматера прошивать микросхему памяти 24с64, но это тема отдельной статьи и в рамках этой заметки рассматривать не будем.

Ошибка «установите ленту переноса». Ошибка означает, что принтер физически не видит ленту переноса.
Решение. В данном случае проблему нужно искать в контактах на ленте переноса. Конструкция аппарата такова, что ряд контактов на ленту переноса идет транзитом через блок IU (JC96-03610F/JC96-03610A). Прежде всего, проверяем контакт с ленты переноса на высоковольтный блок. Если контакт стабильный, то далее проверяем транзитные контакты на блоке IU. При проверке контактов тестером, рекомендуем предварительно зачищать и обезжиривать контакты от окиси или нагара. В основном виноваты бывают просто окислившиеся контакты, реже встречаются случаи погнутых или выломанных контактов.

Ошибка «ошибка ленты переноса». Ошибка означает, что принтер не видит начальное положение ленты переноса.
Решение. Начальное положение ленты переноса принтер считывает с помощью оптического датчика. Причин, по которым датчик не считывает начальное положение ленты переноса, может быть несколько. Прежде всего, нужно начать с непосредственной чистки оптического датчика и проверки его работоспособности. Если с датчиком все в порядке, то далее проверяем контакты, идущие транзитом через блок IU (не забываем очищать и обезжиривать контакты ).

Это все касается скрытых неисправностей. А бывает так (см.фото слева). В таких случаях клиенты всегда делают страшные глаза и говорят следующую фразу: «это все после вашей заправки. ».В данном случае виноват твердый предмет, который затянуло в принтер вместе с бумагой (в офисе это, как правило, канцелярские принадлежности в виде скрепок, скоб и т.д.). В данном случае поможет только замена ленты переноса. Попытки отремонтировать ленту скотчем ни к чему хорошему не приведут, хотя бывали случаи, когда при незначительном надрыве полотна ленты переноса клиенты заклеивали ленту скотчем, и принтер продолжал печатать с небольшим дефектом на изображении.

Совместимость ленты переноса JC96-03611 для Samsung CLX-2160

При замене ленты переноса столкнулись с тем, что оригинальной ленты переноса для CLX-2160 у поставщиков не оказалось, и было принято решение использовать ленту переноса от аналогичного аппарата Xerox Phaser 6110. Не смотря на то, что лента переноса имеет другой артикул, изготавливает ее все-таки компания Samsung.
Приобретая ленту переноса, мы уже морально были готовы к тому, что блок придется немного дорабатывать, но корпорация Xerox не только не удосужилась изменить направляющие для несовместимости блока с принтерами Samsung , но и поленилась толком изменить этикетку на коробке. Кстати, в комплекте с Transfer Unit идет тестовый лист.
Замена ленты переноса достаточно дорогое удовольствие для клиента, как правило, в бюджетных госучреждениях сотрудники проводят ремонт принтера за свой счет. Удешевить ремонт ленты переноса можно путем перекидки непосредственно полотна с ленты переноса от цветных принтеров, вышедших из строя по другим причинам. Для ремонта ленты переноса подойдут полотна со следующих принтеров: Samsung clp-310, clp-320, CLX-3170, CLX-3175, CLX3180, CLX3185.

675K72181 / 675K18281 / 675K72180 Xerox Лента переноса ITB Transfer Belt для Xerox DC 240/700/550/560/570/C60/C70/C75/J75

✔Официальный партнер Xerox ✔Оригинал ✔Гарантия
Оригинальная лента переноса Xerox 675K18281 / 675K72180 / 675K72181 / 675K67691 / 675K67690 / 064K93010 / 064K91930 / 064K93220
Подходит для:
Xerox DocuColor 240
Xerox DocuColor 242
Xerox DocuColor 250
Xerox DocuColor 252
Xerox DocuColor 260
Xerox DocuColor 5000
Xerox WorkCentre 7655
Xerox WorkCentre 7665
Xerox WorkCentre 7675
Xerox WorkCentre 7755
Xerox WorkCentre 7765
Xerox WorkCentre 7775
Xerox 700i Digital Color Press
Xerox 700 Digital Color Press
Xerox Color 550
Xerox Color 560
Xerox Color C75
Xerox Color J75
Xerox Color C60
Xerox Color C70

Название компании, фирмы или предприятия изготовившего данный товар и предоставляющего гарантию на производимую продукцию.

Артикул производителя, тип или род изделия, номер товара. Обычно артикул состоит из латинских букв и цифр. В большинстве случаев он уникален, но может совпадать с артикулами товаров других брендов. Модель можно увидеть на самом расходном материале или на упаковке.

Направление использования данного товара по типу печати устройств, к которым он подходит.

Вид товара, тип расходного материала.

Сколько единиц товара содержится в одной упаковке. На сайте цена указана за упаковку, в упаковке может быть разное количество расходных материалов и дополнительных комплектующих (салфетки, инструкции, пакеты и тд.)

Заявленная производительность товара. Измеряется для разных типов расходных материалов по-разному. Для картриджей обычно указывается ресурс в страницах, при заполнении страницы на 5%, что соответствует заполнению листа А4 примерно на 50 % при использовании 12 шрифта и одинарного межстрочного интервала. Могут указываться погонные метры — это единица, которой измеряют длину материала, в метрах независимо от ширины.

Список устройств, в которые устанавливается данный товар.

Д x Ш x В или в другом порядке. Полезно знать размер упаковки товара, как планируя самовывоз, так и для понимания формирования стоимости доставки. Указывается в миллиметрах или в сантиметрах.

Вес товара вместе с упаковкой в граммах или килограммах. Используется для расчета стоимости доставки.
- Адрес для самовывоза: г. Москва, ул. Сущевский Вал, д. 5, стр. 20
  (ТД «Савеловский»), 4-й этаж, офис С12
- Выдача заказов осуществляется в будние дни 10.30 — 18.00
- Оплата: наличный расчет / безналичный расчет (по выставленному счету)
Срочная доставка в пределах МКАД (в течение 3 часов):
- Срочная доставка заказа в течение 3 часов, после согласования заказа
- Бесплатная срочная доставка, при заказе на сумму более 5 000 руб
- Стоимость доставки при заказе на сумму менее 5 000 руб, согласовывается
- Курьерской службой Mr.Image print в будни, с 10.00 до 19.00
- Оплата: наличный расчет / безналичный расчет (по выставленному счету)
Условия срочной доставки:
- Подтверждение специалистом Mr.Image print наличия товара на складе
- Подтверждение специалистом Mr.Image print возможности доставки
- Осуществляется в пределах МКАД
- Общий вес заказа должен быть менее 10 кг
- Размер заказа не должен превышать 100 сантиметров в трех измерениях
  (длинна, ширина, высота)
Москва в пределах МКАД:
- Бесплатная доставка в пределах МКАД, при заказе на сумму более 3 000 руб
- Стоимость доставки при заказе на сумму менее 3000 руб – от 300 руб
- Курьерской службой Mr.Image print в будние дни, с 10.00 до 19.00
- Доставка в течение рабочего дня
- Оплата: наличный расчет / безналичный расчет (по выставленному счету)
Московская область:
- Бесплатная доставка в пределах МО, при заказе на сумму более 10 000 руб
- Стоимость доставки при заказе на сумму менее 10 000 руб – от 500 руб
- Курьерской службой Mr.Image print в будни, с 10.00 до 19.00, в 15км от МКАД
- На расстояние более 15 км от МКАД, доставка по МО осуществляется
  транспортной компанией или почтой. Стоимость согласно тарифам
- Оплата: наличный расчет / безналичный расчет (по выставленному счету) /
  перевод с карты на карту (с карт-счета на карт-счет)
Регионы РФ:
- Минимальная сумма заказа 3 000 руб
- Стоимость от 500 руб (расчет по тарифам перевозчика)
- Индивидуальный расчет окончательной стоимости и сроков доставки
  осуществляется специалистами Mr.Image print
- Оплата: безналичный расчет (по выставленному счету) /
  перевод с карты на карту (с карт-счета на карт-счет)
Характеристики товара могут отличаться от указанных на сайте. Информация на сайте о товарах носит справочно-информационный характер и не является публичной офертой в соответствии с п. 2 ст. 437 ГК РФ.

Замена ITB на Canon IR-ADV C5030i ⁠ ⁠

Я работаю сервисным инженером офисной техники фирмы «Canon».

Подумал, может кому интерессно, как проводится ремонт копировальных аппаратов. Решил запостить процесс замены ITB (Intermediate Transfer Belt — Промежуточная лента переноса) на копировальном аппарате Canon ImageRunner Advance C5030i, пациэнт на фотографии выше.

О самом аппарате: цветное мультифункциональное устройство, ImageRunner Advance первого поколения, средней мощности, 30 цветных распечаток в минуту, до 30-50 тысяч распечаток в месяц.

Снимаем переднюю кришку и обращаем внимание, подняты ли коротроны (по середине фиговина должна смотреть вверх (как на картинке), если нет, то поворачиваем как надо).

Вытаскиваем блок ITB с рамойи кладем на стол.

Отделяем блок ITB от рамы и устанавливаем вертикально на держатель (крышка в аппарате, прикривающая блок ITB).

Снимаем блокаторы и освобождаем ленту, снимаем ее.

Промываем все ролики спиртом и ставим новую ленту.

На блоке чистки ленты меняем нож.

..и все фигулины (пластмасики, шайбочки. )

Ставим в аппарат.

Запускаем инициализацию (отладку цикла передвижения ленты), примерно мину 3-5 (за это время убираем бардак).

Обнулляем счетчики ленты (93%) и ножа (311%)

Работа закончена. Этот процесс считается средней сложности, выполняется у клиента и должен занимать не больше двух часов (в данном случае у меня заняло 45 минут).

Если будет интерес, напишу еще.

7.2K пост 42K подписчика

Подписаться Добавить пост

Правила сообщества

ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

5 лет назад

Наконец посты с нормальными запчастями без сленга потрАшкового 🙂

5 лет назад

Ролики. Спиртом. Сервисный инженер. Экономиишь на специально предназначеной жидкости. Сохнут же.

раскрыть ветку
5 лет назад

Какой же у них дебильный софт.
Человек который делал интерфейс этим принтерам с логикой и здравым смыслом — не дружит(((

раскрыть ветку
5 лет назад
пАкаление, крИшку.. глаза режет
раскрыть ветку
5 лет назад

«ImageRunner Advance первого пакаления»(с)-проверочное слово «кАл» ,я все правильно понял?

раскрыть ветку
Похожие посты
2 года назад

Про картридж и про ночных девушек⁠ ⁠

Работал как то в компьютерной фирме, занимался ремонтом копировальной техники. В восемь вечера позвонил хороший знакомый. Его копир у нас в ремонте стоял, уже недели две, PM-комплект ждали. Получили только сегодня и планировал я начать ремонтировать копир завтра. Оказалось, что копир нужен позарез уже завтра с утра, отчеты копировать и до обеда надо отправить все бумаги в Москву. Пока поужинал, телевизор посмотрел, на кровати с книжкой повалялся, уже десять вечера. Выдвинулся на работу, благо, что дома где жил и где работал стояли углом и мне надо метров сорок пройти из подъезда в подъезд. Закончил в час ночи, прибрался на рабочем месте, ещё раз проверил копир. Поставил офис на охрану, выключил свет и пошёл к выходу. Зазвонил телефон, я ещё удивился, чего это жена не на мобилу звонит а на городской, взял трубку, а там молодой девичий голос:

-Здравствуйте, а вы картриджи для Кэнона заправляете?

Так как сделал всё, настроение было отличное, даже забавно как то стало.

-Здравствуйте. Да. А вы на время смотрели? Так то час двадцать ночи!

Чуть ли не ревёт и с истерическими нотками в голосе:

-Нам очень срочно надо. Помогите пожалуйста. Мы уже сейчас едем.

-Жду ровно десять минут, оплата 200 рублей, везите без сдачи, касса закрыта, чек не смогу дать, сдачи тоже. Заходите с подъезда. Первый подъезд. Первый этаж, дверь налево.

Девушка на том конце провода аж взвизгнула:

-Не надо нам чек. Только не уходите, мы уже едем.

Через восемь минут в дверь забарабанили. Заплаканная девчонка, с красными глазами, лет 19-20, с картриджем E-16 в трясущихся руках. Симпатичная. Прошла за мной в зону ремонта, так то обычно клиентов туда не пускаем. Но пока заправлял картридж стоял и слушал.

-Завтра у нас генеральный приезжает с инвестором, все в офисе сидят, домой никто не ушёл, доделываем презентацию и листовки печатаем, а тут тонер в Каноне закончился. Я позвонила нашему компьютерщику, а он не абонент, давай по объявлениям звонить в сервисные организации, а там, представляете себе, телефоны никто не берёт, хорошо хоть вам дозвонилась.

Дома получил от жены кулаком в бок, когда на вопрос, чего так задержался, правдиво ответил:

-Да девушка приезжала по объявлению.

P.S. PM (Preventive Maintenance, читается «пи-эм») — набор деталей и узлов копировальной техники или принтеров заменяемых после определенной наработки.

P.P.S. Канон, Кэнон, Ганон, Кэннон, как только их не называли.

Показать полностью 1
2 года назад

Очередной ремонт wc7535. Чистка проявки, чистка светодиодной линейки⁠ ⁠

В последнее время, что-то нет особо интересных случаев. Пришлось из двух проблем один пост сделать. В принципе проблемы достаточно распространенные и встречаются не только на этих моделях, а в принципе на всём печатающем.

Итак проблема: светлая полоса на определенном цвете. Причин может быть несколько: на стекло лазера/на светодиодную линейку попала грязь или какая-то кака попала в проявку. Результат на отпечатках будет похож, только что при попадании грязи на линейку/лазер границы у белой полоски будут четче.

Первая проблема: более бледная полоса голубого цвета. Тут все просто оказалось, под нож проявки попала какая-то гадость и оставила небольшую бороздку на магнитном валу.

Ее на фотке особо не видно, но она есть. Смотреть по центру вала)

В общем в том месте где бороздка, шуба была более лысая. Снял крышку с проявки, а там невооруженным глазом были видны твердые комки тонера. Тут есть два пути для дальнейшего ремонта, либо менять проявку с девелопером, либо просеять этот девелопер от всякой дряни, в надежде, на то, что борозда не слишком критичная. Новые проявку и девелопер выделяют только при совсем плохих отпечатках, поэтому пришлось сеять. Как у всякого состоявшегося мужчины у меня есть чулок для таких дел)

Высыпаю все из проявки в стакан, надеваю чулок и начинаю сеять на чистый лись бумаги. Саму проявку дочищаю пылесосом.

Эту кучку засыпаю обратно, более менее распределяю девелопер по проявке и закрываю крышку. В принципе с ремонтом проявки всё, шуба равномерная, без проплешин.

Ну и вторая проблема, на другом аппарате, но той же модели. Дефект похож, но дело не в проявке.

На фотке видна небольшая светлая полоска на правой стороне.

На самом деле полосок больше, чем одна. Просто на фотке не особо видно, 30% заливка все-таки.

На фотке виден косяк по линейке, в виде более светлых полос, вначале подумал, что линейка всё, но салфетка с формулой А творит чудеса)

Но после очистки все равно поставил ее на желтый цвет, мало ли. По итогу плашки на обоих аппаратах нормальные, ну для аппаратов этой категории)

З.ы. в баянометре какая-то непонятная хрень)

Показать полностью 7
3 года назад

Треск у Xerox WC 7835 и во что это может вылиться⁠ ⁠

Сегодня была у меня заявка на ксерокс, который не видит желтый тонер-картридж.

На всякий случай вот аппарат

Фоток с места проишествия будет не очень много, потому что под конец уже подустал, да и тонерные руки не способствуют делать фотки, но постараюсь рассказать 🙂

По приезду к клиенту достал сразу картридж и попробовал провернуть шнек картриджа, потому что достаточно часто неоригинальный тонер слеживается и при включении движка издается очень неприятный хруст, ну или двигатель вообще не может провернуться. В принципе крутилось все достаточно легко, но из диагностики при включении двигателя подачи желтого тонера, аппарат начал хрустеть. Значит забился диспенсер/сломался шнек подачи тонера в диспенсере/сломались приводные шестеренки (нужное подчеркнуть)

Раскидываю аппарат до такого состояния

Собственно это диспенсер. Желтый уже немного разобрал. Немного видна горочка желтого тонера на заднем фоне. Из-за забитой трубки тонер выдавливало через окошко под картриджем. Сам шнек внутри трубки не сломался, просто потому что внутри был окаменелый тонер, даже отверткой не пробивался поначалу.

Взял с собой на всякий случай шнек. Рядом с аппаратом пол под конец стал разноцветным. Как бы не старался, аккуратно достать диспенсер и почистить его, ни разу не получалось. Есличе за собой все убрал)

Шестеренкам повезло меньше. Эта шестеренка со стороны двигателя. Видно, что не хватает пары зубов

Проблема была не только с желтым цветом. Эта шестеренка со стороны черной проявки. Тут немного не в фокусе, но думаю видно, что зубцы под углом. Нет, эта шестеренка не должна быть косозубой)

Далее начался треш с очисткой диспенсера. После чего пол стал еще красивее)) На всякий случай снял желтую проявку и не зря. Закоксовавшийся тонер залетел и туда, при этом застряв под дозирующим ножом магнитного вала и сделав небольшие борозды. Я, конечно, проявку почистил, как смог, но по хорошему ее менять придется. По любому где-то еще остался кусок окаменелости, который опять застрянет и будет протачивать вал. Девелопер просеял, через плотную нетканную тряпочку. Хотя у меня, как у всякого взрослого состоявшегося мужчины обычно есть чулок для таких дел) После сборки оказалось, что помимо всего была проблема по ролику заряда черного драм-картриджа. Хз надо выкладывать фотки процесса, там особо нет ничего интересного. В целом аппарат работает, но в ближайшее время поеду туда менять проявку, скорее всего.

Upd. На первой фотке wc75xx, как оказалось, но разницы от этого особо нет, внутри они все равно одинаковые, да и внешне особо разницы нет)

Показать полностью 5
3 года назад

Ежедневник⁠ ⁠

Начало 2000. Я на выезде, ремонтирую копировальный аппарат. Звонит знакомый, друг моего начальника, директор ООО, просит подъехать. Он купил копир у нас, в фирме, открывать и запускать его в работу яжкомпьтерщик и тыжтехнарь дружно отказались. Приезжаю, копир Canon FC-336, если кому интересно. Фото из интернетов.

Разрезаю скотч, открываю коробку, а там сверху кожаный ежедневник лежит, с логотипами Canon. Красивый, мягкий, черный и пахнет вкусно. Покрутил его в руках и отложил с сожалением в сторону, занялся копиром. Поснимал липучки, вытащил картридж, с него тоже снял наклейку, запустил аппарат. Бухгалтерам показал как работать и собрался уезжать. Тут заходит знакомый, спрашивает сколько денег должен. Я ему и говорю, денег мол не надо, отдай ежедневник. Он его в руках покрутил, яжкомпьютерщику и тыжтехнарю показал:

-Видите, какую вещь просрали? И отдал мне. По приезду в контору я показал ежедневник начальнику. Мы дружно рванули на склад, открыли три оставшиеся коробки с копирами. В одной был такой же ежедневник. В двух других наручные часы «Canon».

Следующая партия из двадцати копиров от поставщика пришла вскрытая и заклеенная скотчем. На возмущенный вопрос начальника поставщику, почему партия пришла вскрытой, последовал здоровый смех и циничный ответ:

-Думаешь, ты один такой умный? Все, до единого копиры этой партии пришли вскрытые уже с таможни. Таможенники подарки любят! Очень любят!! Больше, чем мы.

Морали нет. Вспомнил историю из жизни.

Показать полностью 3
3 года назад

Canon g16 ремонт направляющей линзы⁠ ⁠

Аллоха, прозябаящие!
Хотел тут было накатать гневный пост на тему политики, но переборол позывы, хватит вам и вируса с короной для грусти, посему немного позитива, по крайней мере у моей истории Хэппи Энд.

И так, на стол попала очередная системная камера. Canon g16

Заклинил объектив, подробностей о событиях до неисправности, от клиента я не получил — в запарах был при встрече.
Детальных фото процесса разборки нет, но так как всего не запомнишь, для себя я делаю пару кадров что бы не упустить что-то при сборке. В руки ноги и отвертку — надо снять объектив

Разборка — процесс не сложный, но ответственный, помимо того, что надо запомнить как что располагалось и где какие винты, дабы потом не мучится с примеркой и реверсинженерингом, иногда приходится применять силу и пренебрегать последовательностью разборки, как в моем случае — объектив поймал клина так, что даже часа было не достаточно для установки его в закрытое положение для вскрытия. Принцип на таких камерах одинаков — с тубуса с линзоблоками снимается крышка с матрицей(в моем случае там же и мотор) и наружнее кольцо — не больше 5-6 винтов в среднем(в моем случае 4).

А вот теперь самое неприятное — надо выпотрошить тубус, по логике все выскакивает со свистом в закрытом положении, но мне так и не удалось его до конца закрыть, а внутри что то отчётливо брякает — значит и не закрыть мне его вовеки

Применим силу, но очень осторожно, нужно вытащить блок фокуса с диафрагмой — деформирую тубус, надо вывести из пазов 3 направляющие, лучше всего начать с металлической — она подпружинена

Что ж, пол дела сделано, осталось скинуть тубус зума и снять блок диафрагмы со стабом.

А вот и проблемный товарищ.

Сломан луч, при подобных неисправностях я обычно объявляю замену объектива, либо попытку восстановить, но без гарантий. Клиент — мужчина в возрасте, аппарат куплен б/у на сайте объявлений — тащить с из Китая новый объектив за 5к ему показалось дорого. Что ж, желание клиента заплатить меньше вполне понятно — пробуем. Сначала выберу пазы на обоих частях облома, а затем прихвачу их на секундный клей, дабы впоследствии залить все двухкомпонентным клеем. Идея есть — осталось реализовать. В процессе, решил добавить ещё и подобие спицы в пропил, отрезав бормашиной узкую полоску от старого лезвия

Подсохло, надо сточить излишки клея надфилем. Можно и бормашиной, но уж больно близко линза — можно случайно задеть, забрызгать абразивом или вставшим клеем. Поэтому, я лучше понемногу ручками, но безопасно, да и аккуратнее получится.

Ништяк! Ходит как родная, приклеил кусочек с небольшим отклонением от вертикали, но на движение в геликоиде это не повлияло. Ещё раз все примерив, зачищаю, замываю, продуваю, смазываю и собираю, только теперь все по порядку, в сложенном состоянии. Главное не смыть маркерные метки, что бы не ломать голову с положением узлов и пропустить шлейфа по их изначальным маршрутам.

Самое сложное позади, проверим, что получилось

Супер, с первого раза в яблочко. Осталось закрыть всё в корпусе и потестить. Спустя пару часов, убедившись в стабильности, пишем клиенту сообщение о готовности.

Ещё один ремонт в копилку, остаётся надеятся что такой колхоз будет не однодневным решением и не приведет снова к поломке. В любом случае, попрошу клиента мне сообщить, если фотик снова крякнет.

Показать полностью 24
Поддержать
4 года назад

Canon 5d mark III остановка записи, переполнение буфера⁠ ⁠

Здарова, ребзя! Совсем свежий ремонт, вот буквально час назад закончил и, пока еду к клиенту на встречу, решил запилить пост. Ранее я с таким не сталкивался, потому решил поделиться, может у кого нечто похожее.

И так, в ремонт пришел третий Марк, по словам клиента перестал снимать видео. Точнее снимает пару секунд, индикатор буфера наполняется до 5-го деления и запись останавливается, а на дисплей вываливается многим знакомое сообщение.

Ещё неделю назад, когда я был в отъезде, мы общались по телефону, советы клиенту были классические для такой ситуации — отформатировать карту, поменять на более быструю, обновить прошивку, прогнать максимально длинную выдержку. Ни каких изменений, фото пишется любого размера, карты все исправны, работают в других камерах, новые карты в этой тушке ведут себя аналогично, что занятно — и sd и cf.

По приезду в Питер, я получил аппарат в руки(вчера), при клиенте все осмотрел, отметил что местами есть белесый налет на корпусе(следы влаги). Так как на месте, разумеется, ни чего не вышло, я забрал аппарат к себе. У клиента съёмка в эту субботу, решил сразу заняться им, подвинув очередь.

Первым делом, конечно же, провел те же манипуляции, что советовал клиенту по телефону. Само собой результат нулевой, проблема аппаратная. Значит заметка про воду имеет возможность быть причиной дефекта. Собирался грешить на матрицу, что перегревается из за попавшей воды куда нибудь на цепи питания, но почти сразу отмел версию, т.к. длинная выдержка отрабатывает. Фоток процесса разбора(как в постах про 80 и 90 Никон) не будет, он весьма прост, да и тот кто полезет внутрь, скорее всего не первый раз будет это делать.
При снятии мейна сразу в глаза бросились окислы с обратной стороны от разъема usb.

Судя по расположению это обвязка того самого разъема. Грустно, но при всем желании оно не может давать переполнение буфера. Снимая плату, я уже готовился к тому что «грибы» найдутся у проца и памяти, но там чисто. Глянем на обратную сторону

Мммм, вкусняшка. Пазл сложился. Схемы нет, но она не нужна — рядом аудиоразъем, да и маркировка на микре не затерта — это аудиокодек. По логике выходит, что либо кодек сдох, либо просто фонит так сильно, что забивает буфер в потоке с видео. Замываю все, перекатываю кодек, осматриваю остальные шлейфа и платы. Нашлось немного дерьмеца на шлейфах пентапризмы, но это не критично. Частичная сборка и проверка — вуаля, все работает как надо. Проверил внешний микрофон и наушники — полет нормальный. Можно собирать.

В процессе осмотра связывался с клиентом, он подтвердил что угодил под дождь однажды, хотя он изначально сетовал на продавца(покупал тушку с рук).

Для себя сделал вывод: сколько бы ни крутил технику — причина дефекта может быть под носом, но ни когда не подумаешь именно на нее. Вода коварна.

Берегите себя и свою технику.
Всем мир!

Показать полностью 3
Поддержать
6 лет назад

У нас в ремонте Canon AE-1 Programm⁠ ⁠

Один из пикабушников прислал мне этот аппарат. По его подозрению проблема с электронным затвором, возможно в питании, но ему все таки хотелось, что бы посмотрел специалист). Я конечно посмотреть могу, в общем договорились о пересылке. Отправил обычной почтой из Саратова. Посылка доехала всего за 3 дня до Ставрополя.

В общем посылку получил, распаковал. На первый взгляд все работает, выдержки по звуку отрабатывает, автоматика тоже в норме. Только при спуске странный звук издает, как визг шестеренок. По дальнейшему общению стало понятно, что выдержки срабатывают через раз. Бывает половину пленки отснята нормально, а другая идет с жуткими пересветами, если со вспышкой, то половину кадра вообще черными.

Ниже примеры с этой камеры.

вот идет нормально проэкспонированный кадр

следом идет такой кадр

И соответственно этот кадр, светит два кадра по бокам

Интересно, в каком режиме снимает — Program или ручной? Особенно со вспышкой.

Как позже пояснил снимает на всех режимах, бывает даже и со вспышкой. Большее количество снимков было снято в программ. При свежей батарее странного звука затвора нет.

Про странный звук затвора понятно, это их стандартная проблема.

Надо смазывать. Плюс демпфер зеркала надо переклеить. Экспонометр не врет, показывает точно. Сделаю профилактику и еще раз внимательно проверю автоматику.

На ютубе много видосов, где показывают как его «починить». Откручивают одну из деталей корпуса и шприцем или как-то прям так капают масло (кто во что горазд от WD40 до оружейного и. растительного). Так вот, попробовал капнуть. Получилось не с первого раза, но потом таки попал куда надо. Зеркало стало «бегать» как надо и звук этот исчез. НО. Когда поставил объектив, звук появился. Чуть тише, но явно слышно. И тут до меня дошло. Посмотрел как работает диафрагма. Она каждый раз останавливается в разном положении хотя я её не переключаю. Т.е. когда нормально механика проскакивает, диафрагма успевает закрыться и все ОК. Когда механика чуть тормозит — диафрагма закрыться не успевает и вот оно — переэкспонированный кадр.

Насчет «нехватки питания затвору» — версия абсолютно несостоятельная т.к. у него вторую шторку держит электромагнит (как у Зенит Автомат) и при нехватке питания шторка будет отпускаться раньше времени, а это сделает кадр темнее но никак не светлее. Проблема чисто механическая. И «работает» оно вот как. Когда аппарат чуть полежит, первые несколько кадров получаются нормально (см. видео, там тоже не сразу начинает визжать). Просто расходятся остатки высохшей смазки и оно начинает тормозить. Это как старые Зоркие/ФЭДы, когда он пару раз бодро щелкает затвором а потом начинает «ползать».

Выход только один. Полная разборка, удаление старой смазки и того, что я туда накапал, смазка тех мест, где это необходимо и сборка. Я уже верхнюю крышку откручивал. Там просто адский трэш из проводов, шлейфов и гибких плат. Чтобы добраться до механики это все надо распаять (но это ладно, потом же ж все спаять обратно. ).

Про вспышку. Не знаю как он должен работать в автоматическом режиме с родной вспышкой (в смысле есть там оценочной предвспых с TTL замером или нет), но с обычной вспышкой надо ставить выдержки 1/60 (соответствующая метка на переключателе есть) и длиннее, а диафрагму выбирать в зависимости от ведущего числа вспышки и расстояния до объекта. Поставил простую вспышку и проверил. На 1/60 кадровое окно открывается полностью, значит затвор выдержку отрабатывает как надо. На 1/125 будет только полкадра, на 1/250 четверть и т.д.

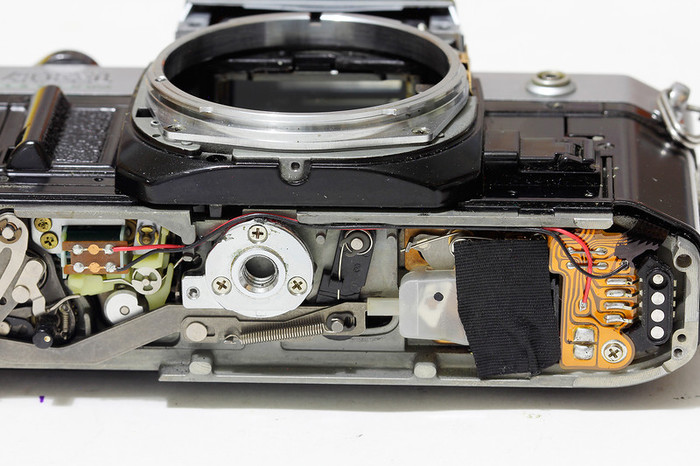

Снизу почти ничего, только пара электромагнитов — на спуск зеркала и на вторую шторку затвора:

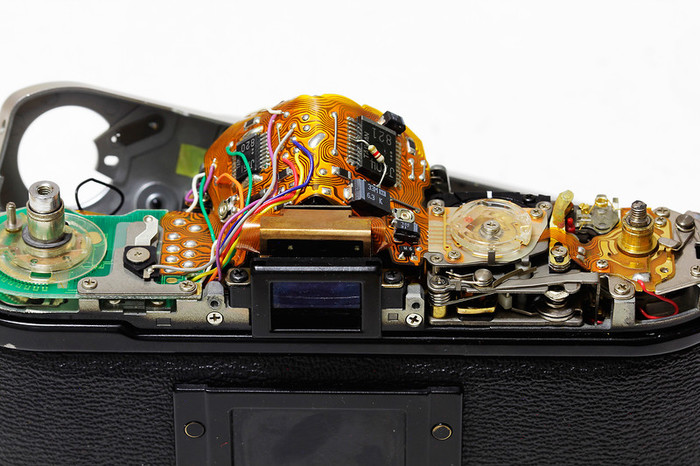

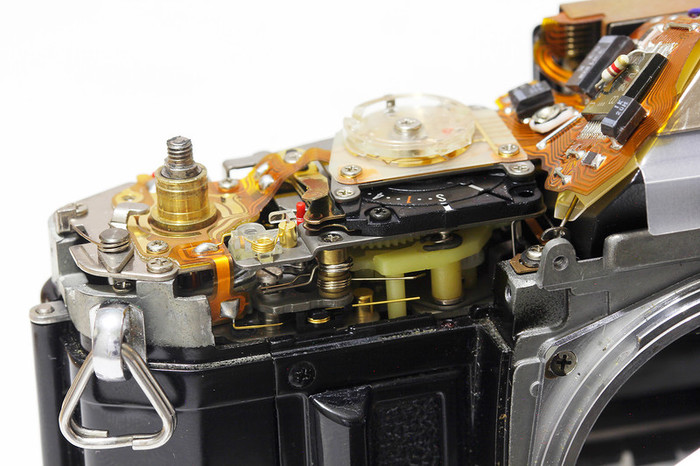

Сверху все намного веселее:

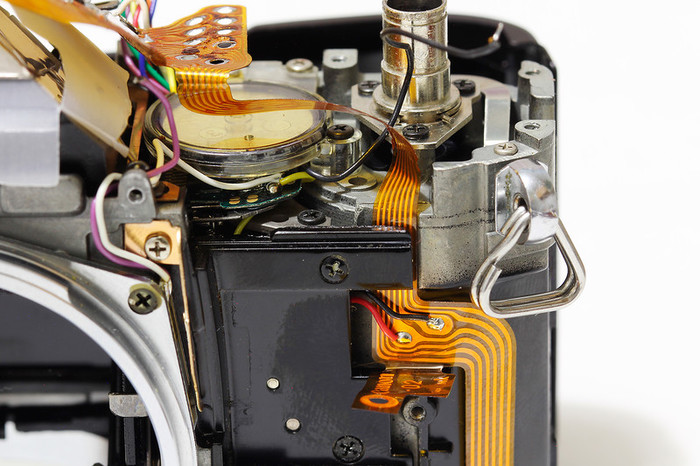

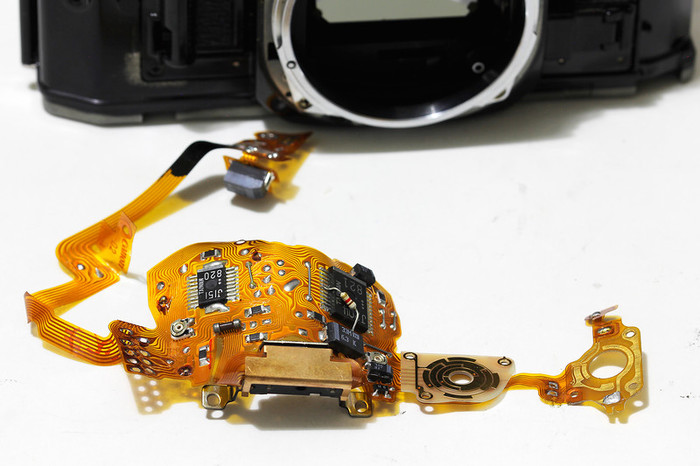

Шлейф проходит через весь фотоаппарат и его надо везде отпаять:

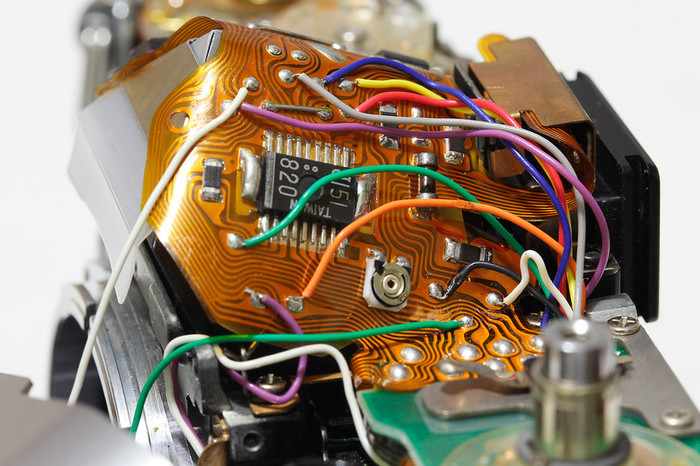

Под шлейфом плата индикации в видоискателе:

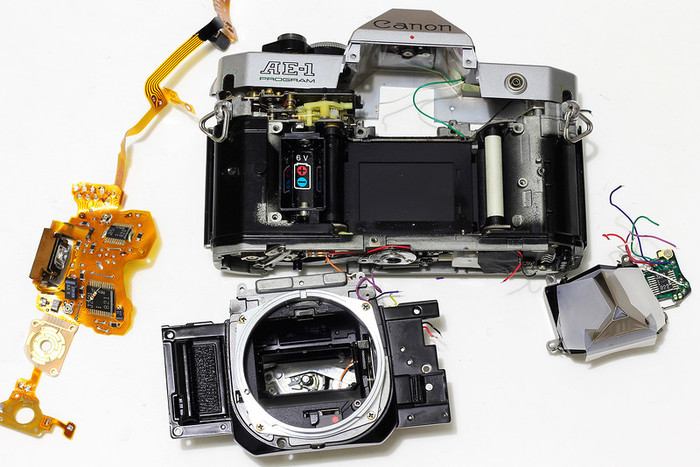

И только все отпаяв и вытащив пентапризму можно откручивать переднюю стенку с байонетом и шахтой зеркала:

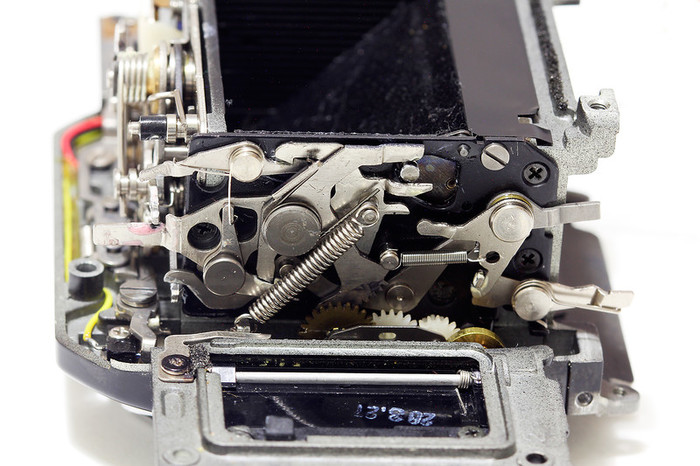

Внизу «незатейливый» механизм прыгалки диафрагмы:

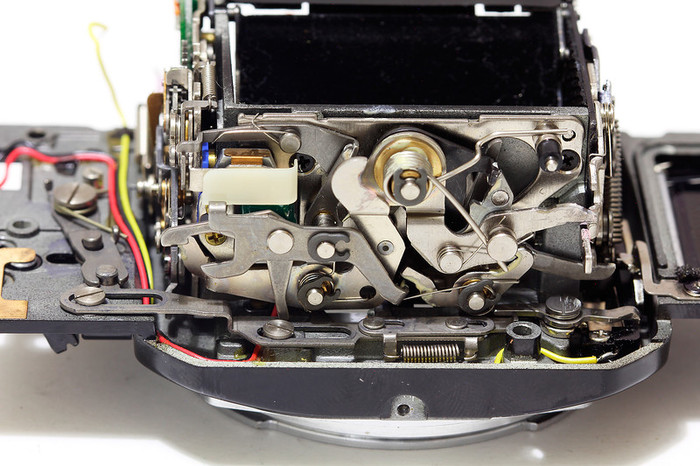

Справа механизм подъема зеркала с демпфером. Это основной источник тупизны механики и того самого дикого визга. Вот эти четыре маленькие шестеренки и надо смазывать. Не удивительно, что народ тупо капает туда масло из шприца. Разборка камеры для полноценного ремонта довольно трудоемка и занимает много времени.

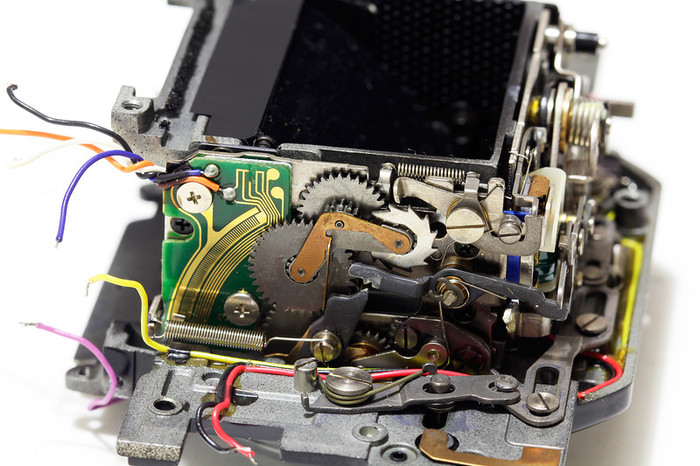

С другой стороны находится механизм установки положения диафрагмы. В нем была причина нестабильной экспозиции кадров. Нужно было всего лишь прицельно капнуть маслом на оси шестеренок и механизм стал успевать закрывать диафрагму до срабатывания затвора.

А потом — «Просто собрать все обратно».
