Как снять ножку с монитора benq

ЖК-монитор BenQ PD3200Q: Утилизация, инструкции по разборке

ЖК-монитор BenQ PD3200Q Переработка и разборка - избранное изображение

Требования согласно ПРИЛОЖЕНИЮ VII ДИРЕКТИВЫ 2012/19 / EU по утилизации электрического и электронного оборудования (WEEE)
Материалы и компоненты с опасным содержанием
ЖК-дисплеи могут содержать опасные вещества, такие как Pb и BFR, которые подпадают под исключения в соответствии с директивой RoHS. Однако большая часть присутствует в сборке печатных плат. Чтобы максимально снизить выбросы вредных веществ, необходимо полностью утилизировать старый прибор. Эта обработка может проводиться только на авторизованных заводах по переработке.
Наименование продукта: ЖК-монитор
Модель № .: PD3200Q

ЖК-монитор BenQ PD3200Q Переработка Разобрать

Содержание скрывать

Инструменты для разборки

Процесс разборки

Снимите подставку.
Удерживая подставку и нажмите кнопку, чтобы можно было снять подставку.
Снимите заднюю крышку
Откручиваем винты с задней крышки.
Раздвиньте лицевую панель и заднюю крышку.
Примечание: Будьте осторожны, БЕЗЕЛЬ-ЗАЖИМ легко сломать.
Отсоедините разъемы, как показано ниже, чтобы снять заднюю крышку.
Открутите винты и отсоедините разъемы, чтобы снять плату USB,
Примечание: Положение зажимов на задней крышке следующее. Между CLIPS есть небольшие пробелы. Предлагается отделить лицевую панель и заднюю крышку от зазоров.
Снимите основной блок с панели.
Снимите алюминиевую фольгу; вытащите провод, отмеченный красными кружками, чтобы снять базовый блок.
Примечание: При сборке ЖК-дисплея необходимо убрать провод, как показано на рисунке.
Снимите платы с мэйнфрейма.
Снимите майлар с мэйнфрейма.
Затем открутите винты красного цвета, вытащите провод, чтобы снять материнскую плату и плату питания.
Переверните силовую плату и материнскую плату; снимите кабели.
Снимите динамик
Сильно потяните за основание динамика, как показано на рисунке.
Снимаем панель
Примечание: Конечно, панель легко сломать, когда мы снимаем панель, мы должны держать утюг за край панели двумя руками одновременно и не прикасаться к поверхности панели.
Снимите клавиатуру и дочернюю плату с лицевой панели.

Время разборки
Общее время: 30 минут

Документы / Ресурсы

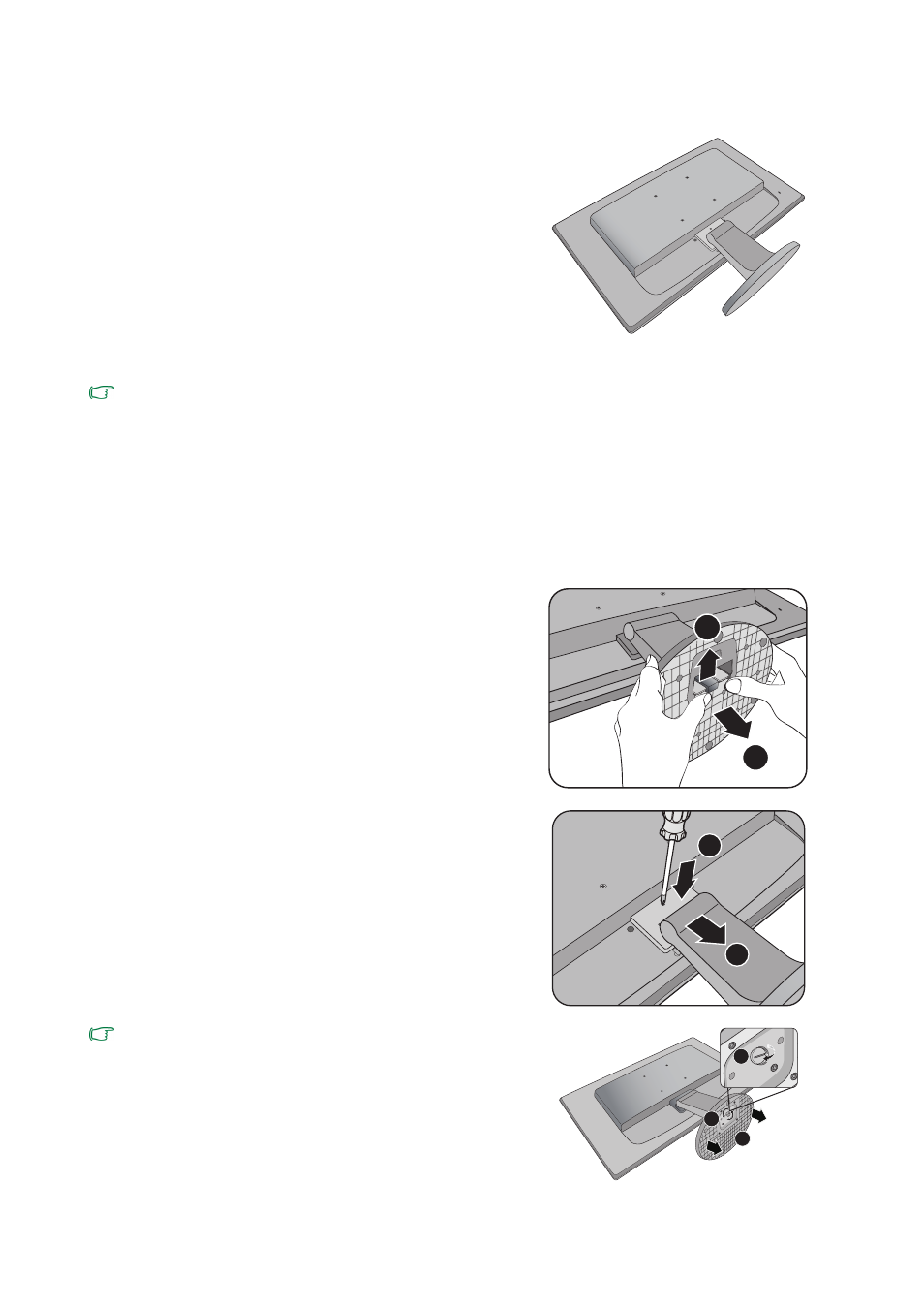

Отсоединение основания – Инструкция по эксплуатации BenQ GL2055

background image

Перед отсоединением шнура питания выключите
монитор и питание. Перед отсоединением
сигнального кабеля от монитора выключите
компьютер.

Освободите место на рабочем столе и постелите
что-нибудь мягкое, например, полотенце, чтобы
не повредить монитор и экран, после этого
положите на него монитор экраном вниз.

Соблюдайте осторожность во избежание
повреждения монитора. Не кладите монитор экраном
вниз на поверхность, на которой находятся еще
какие-либо предметы, например, степлер или мышь,
которые могут поцарапать стекло или повредить
ЖК-подложку, из-за чего гарантия на ваш монитор
станет недействительной. Положив монитор на стол,
больше не двигайте его во избежание появления
царапин или повреждения корпуса и органов
управления.

2. Надавите фиксирующие зажимы

вверх, чтобы отсоединить основание
монитора от кронштейна.

Надавливая фиксирующие зажимы, отсоедините
основание подставки от кронштейна.

3. Снимите подставку монитора.

Удерживая одной рукой кронштейн подставки
монитора, а другой надавливая фиксирующий
зажим, отсоедините основание монитора от
кронштейна подставки. Затем оттяните
подставку от монитора.

Для моделей с диагональю 27 дюймов порядок
отсоединения основания монитора см. на рисунке
справа.

Разбираем монитор BENQ (серия G)

Лицевая декоративная панель. Лицевая панель держится на жестких защелках и пальцами очень сложно открываются, край фальшпанели имеет острую кромку, от нее после вскрытия трех- четырех подобных мониторов на подушечках образуются болезненные мозоли, поэтому настоятельно снимать фальшпанель в плотных перчатках. Сколько раз мы не вскрывали этот монитор, но так и сделали для себя конкретных методов по снятию фальшпанели. Например предложенный сервис мануалом способ вскрытия не получался, во первых защелки сделаны с фиксаторами по бокам, что не позволяет их отгибать особенно в углах, во вторых в разных участках монитора они имеют разную конструкцию.

Опытным путем было выявлено, действительно, меньше всего требуется усилий на вскрытие левой части фальшпанели и вскрытие действительно лучше делать в перчатках, на этом сходства методик заканчиваются.

После пальцевого вскрытия середины ребер фальшпанели отстёгиваются, но вот углы не поддаются. Проверено на многих мониторах, левая сторона, обозначенная 1 действительно отщёлкивается с минимальными усилиями, сторона 2 и 3 требуют несколько больших усилий. Защелки в углах вскрываем карточкой на манер отвертки, то есть вставляем карточку в замок и отгибаем защелку.

При таком варварском использовании карточки хватает на вскрытие только одного монитора, так как углы карточки не выдерживаются от нагрузки и ломаются.

С нижней частью фальшпанели дела обстоят несколько сложнее. Защелки №4, самые сложные для открытия, гуляют по нижнему ребру в зависимости от модели.

Защелки №4 жесткие и доставляют больше всего хлопот, и очень часто ломаются при неаккуратном вскрытии.
Дополнительные винтовые крепления. Задняя крышка держится на двух винтах, которые одновременно служат креплением опоры монитора. Доступ к этим винтам не требует особых усилий.
Опорная ножка. Опорная ножка крепятся на двух винтах, которые служат креплением корпуса монитора.
Время вскрытия корпуса. 5-20 минут, в зависимости от квалификации специалиста.
Для справки. Буквы. Первая буква в названии модели обозначает серию:

G — универсальная серия
E — монитор для развлечений (мультимедийный)
V — премиум серия
Х — экстрим мониторы (3D игровые)
B — бизнес-серия
R — игровые мониторы

Остальные буквы расшифровываются так:

L — светодиодная подсветка
А — только аналоговый интерфейс
М — встроенные колонки
Н — есть HDMI (по старой классификации HD)
T — предусмотрена возможность регулировки экрана по высоте
W — панель LED VA

Первые две цифры размер диагонали, допускается одна цифра, например 21-это 21 дюйм, 9-это 19 дюймов.
Последние две цифры обозначают поколение.
